Элементы полурамы и колеса трактора Т-25

Полурама трактора Т-25

Несущий остов трактора Т-25 составляют соединительный корпус, корпус главной передачи, тормозные рукава, корпуса бортовых передач и полурама.

Сварная полурама трактора состоит из переднего литого кронштейна 2 (рис. 47), продольных труб 3 и двух задних кронштейнов 4 и 5, при помощи которых полурама присоединена к переднему фланцу корпуса муфты сцепления.

В средней части труб полурамы Т-25 приварены кронштейны 6 для передних опор двигателя. К переднему кронштейну полурамы прикреплена скоба 1 для буксирования трактора.



Рис. 47. Полурама трактора Т-25

1 — буксирная скоба; 2 — передний кронштейн полурамы; 3 — труба полурамы; 4 — левый кронштейн крепления полурамы; 5 — правый кронштейн крепления полурамы; 6 — кронштейны крепления двигателя.

Полурама Т-25 воспринимает усилия, которые передаются на остов трактора от переднего моста. Балансир переднего моста установлен в проеме переднего кронштейна 2.

Для крепления оси качания балансира в передней и задней стенках кронштейна выполнены расточки и сверления для болтов. На верхней обработанной плоскости переднего кронштейна размещают кронштейн с топливным баком.

К трубам полурамы при помощи бугелей крепят сельско-хозяйственные машины, которые навешиваются на трактор в его средней части.

Двигатель жестко присоединен фланцем картера маховика к корпусу трактора Т-25 и опирается в передней части на полураму через эластичные резиновые амортизаторы.



Рис. 48. Передние опоры двигателя Т-25

1 — левый кронштейн; 2 — правый кронштейн; 3 — болт крепления кронштейна; 4 — болт крепления амортизаторов; 5 — амортизатор передней опоры двигателя; 6 — кронштейн полурамы; 7 — труба полурамы.

Кронштейны 1 и 2 (рис. 48) передних опор прикреплены к картеру двигателя болтами 3. Болты 4 прижимают передние опоры вместе с резиновыми амортизаторами 5 к кронштейнам 6 полурамы.

Крепление передней части двигателя Т-25 на эластичных опорах уменьшает нагрузки на фланец корпуса муфты сцепления.

При установке передних опор необходимо следить, чтобы величина сжатия верхнего и нижнего амортизаторов была одинаковой. Это обеспечивает равномерную нагрузку амортизаторов и повышает срок их службы.

Для обеспечения равной затяжки амортизаторов крепление двигателя на полураме Т-25 проводят после соединения с корпусом трактора в следующем порядке.

Болты 3 ослабляют настолько, чтобы опоры могли свободно перемещаться за счет увеличенного зазора между болтами и отверстиями в опорах.

Затем амортизаторы затягивают болтами 4 до упора буртика болта в кронштейн 6 полурамы. После этого шплинтуют корончатые гайки и затягивают болты.

Колеса трактора Т-25

Передние и задние колеса Т-25 оборудованы пневматическими шинами, смонтированными на ободьях специального профиля.

Низкое рабочее давление (0,8—2 кгс/см3) воздуха в шинах уменьшает удельное давление колес на почву и, следовательно, уплотнение почвы и обеспечивает высокие сцепные качества шин.

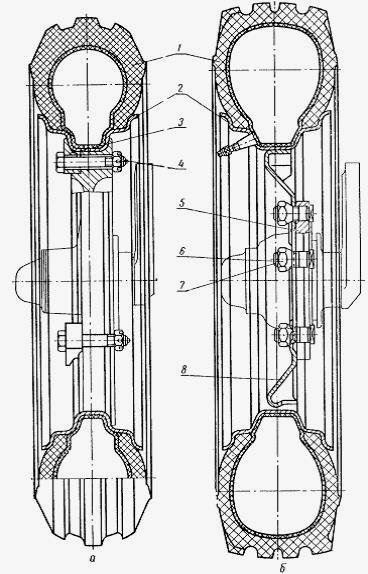

Рис. 49. Переднее колесо трактора Т-25

а — с шиной 5,5—16; б —с шиной 6—16; 1 — шина переднего колеса; 2 — обод переднего колеса; 3 — прижимная планка; 4— болт крепления обода; 5 — ступица переднего колеса; 6 — конусная гайка; 7 — болт крепления колеса; 9 — диск.

Переднее колесо трактора Т-25 состоит из пневматической шипы и обода. В комплект шины 1 (рис. 49) входит покрышка с кольцевыми ребрами и резиновая камера с воздушным вентилем.

Ребра на шине уменьшают боковое скольжение и занос передних колес. Обод 2 колеса (рис. 49, а) прикреплен к ступице 5 тремя прижимными планками 3 и болтами 4 с корончатой гайкой.

На боковой полке обода выдавлены специальные пояски, между которыми устанавливают планки.

При затяжке болтов планки прижимают обод к борту ступицы колеса, а выдавки на ободе исключают возможность проворота обода относительно ступицы.

Размер шины переднего колеса 150—406 мм (или 5,5—16"). Первая цифра обозначает ширину шины при нормальном давлении воздуха, а вторая — посадочный размер шины на обод колеса.

С января 1971 г. на трактор Т-25 устанавливается шина переднего колеса размером 170—406 мм, или 6—16" (рис. 49, б). Обод 2 под эту нашу приварен к штампованному диску 8. Болты 7 с конусными гайками 6 крепят диск с ободом к ступице 5.

Давление воздуха в шинах передних колес должно быть для полевых работ 1,5—1,8 кгс/см2, для транспортных — 1,8—2 кгс/см2.

Заднее ведущее колесо трактора Т-25 состоит из стального штампованного диска, профилированного обода и шины низкого давления.

Покрышка шины имеет на своей наружной поверхности почвозацепы, размеры, форма и расположение которых обеспечивают хорошее сцепление шины с почвой и самоочищаемость покрышки от грязи в процессе работы.

На боковой поверхности шины нанесена стрелка, которая указывает направление вращения шины при ее установке на трактор. Неправильная установка шипы ускоряет ее износ и приводит к быстрому залипанию при работе на влажной почве.

Поэтому при монтаже ведущих колес на трактор Т-25 надо следить, чтобы направление вращения шины совпадало со стрелкой на покрышке (концы почвозацепов должны при этом сходиться по направлению вращения шины).

При переналадке трактора для длительной работы на заднем ходу следует обязательно менять местами правое и левое колеса.

В модификации Т-25 С1 на трактор устанавливают шины ведущих колес размером 240—813 мм (9—32"). Небольшая ширина этих шин дает возможность применять трактор для междурядной обработки с необходимой защитной зоной.

Резиновая камера с водовоздушным вентилем и покрышка шины надеты на обод.

На внутренней поверхности обод имеет шесть приваренных стоек, к которым при помощи болтов с квадратными подголовками крепят диск колеса. Выпуклой частью диск прикреплен к фланцу оси заднего колеса Т-25 болтами с конусными подголовками.

Поворотом обода ведущего колеса относительно диска и изменением положения диска относительно фланца оси ведущего колеса регулируют колею трактора в пределах 1100—1500 мм.

В модификации Т-25 С2 на трактор устанавливают шины ведущих колес размером 270—711 мм (10—28").

Применение таких шин увеличивает тяговую мощность трактора, уменьшает уплотнение почвы и позволяет навешивать на трактор более тяжелые машины и орудия (опрыскиватели, погрузчики и др.) весом до 575 кг.

Шины размером 10—28" шире шин 9—32", и поэтому их применение на междурядной обработке пропашных культур ограничено. Они предназначены преимущественно для транспортных работ и сельскохозяйственных работ общего назначения.

Обод шины размером 10—28" имеет четыре стойки, при помощи которых его крепят к диску. Колею трактора Т-25 с шипами 10—28" регулируют в интервале 1200—1470 мм.

Давление воздуха в шинах ведущих колес должно составлять для полевых работ 0,8—0,9 кг/см2, для транспортных работ — 0,9—1,2 кг/см2.

При уменьшении давления в шинах до 0,8 кг/см2 увеличивается смятие баллона от веса трактора и возрастает площадь контакта шины с почвой, что повышает сцепные качества трактора и уменьшает его буксование на мягкой почве.

При увеличении давления в шине растет ее грузоподъемность. Максимально допустимое давление для шины 9 - 32 " 2 кг/см2.

Для увеличения сцепного веса трактора в камеры шин ведущих колес трактора Т-25 через водовоздушный вентиль заливают воду до 3/4 объема камеры (40—45 кг) и накачивают воздух до давления 0,8—0,9 кг/см2.
