Конструкция бортовой передачи и тормоза трактора Т-25

Бортовые передачи заднего моста трактора Т-25

Бортовые (конечные) передачи Т-25 передают крутящий момент от полуосевых шестерен дифференциала к задним ведущим колесам трактора. На тракторе установлены две одинаковые бортовые передачи, прикрепленные вместе с тормозными рукавами к боковым поверхностям корпуса главной передачи.

Литой чугунный корпус 13 (рис. 44) бортовой передачи составляет часть несущего остова трактора. В верхнем фланце корпуса выполнены резьбовые отверстия для шпилек крепления бортовой передачи и два отверстия под штифты 21.

Эти штифты запрессованы во фланец корпуса и свободно входят в отверстия наружного фланца тормозного рукава 20 и определяют положение корпуса бортовой передачи при различных наладках трактора.

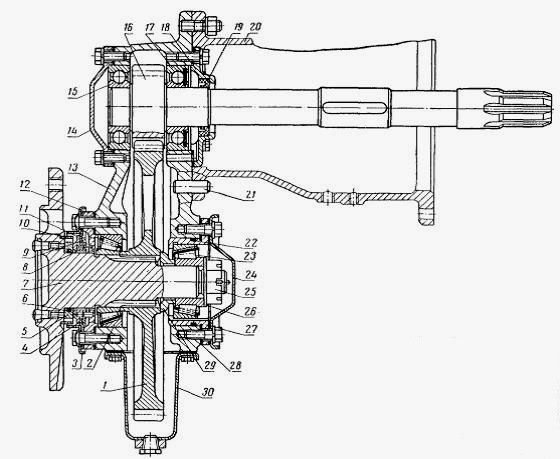

Рис.44. Бортовая (конечная) передача заднего моста Т-25

1 — ведомая шестерня бортовой передачи; 2 — роликовый конический подшипник; 3 — защитное кольцо; 4 — резиновая диафрагма; 5 — упорное кольцо уплотнения; 6 — резиновое уплотнительное кольцо; 7 — ось заднего колеса; 8 — пружина уплотнения; 9 — прижимное кольцо; 10 — внутреннее защитное кольцо; 11 — нажимное кольцо уплотнения; 12 — крышка уплотнения; 13 — корпус бортовой передачи; 14 — крышка; 15 — шариковый подшипник; 16 — ведущая шестерня бортовой передачи; 17 — шариковый подшипник с защитной шайбой; 18 — корпус сальника; 19 — самоподжимной сальник; 20 — тормозной рукав; 21 — штифт; 22 — резиновое уплотнительное кольцо; 23 — конический роликовый подшипник; 24 — крышка; 25 — гайка; 26 — упорная шайба; 27 — стакан подшипника; 28 — регулировочные прокладки; 29 — распорное кольцо; 30 — поддон.

В верхние расточки корпуса входят наружные кольца двух шариковых радиальных подшипников, в которых вращается ведущая шестерня 16 бортовой передачи трактора Т-25 Владимирец. Наружный подшипник 15 закрыт сплошной крышкой 14, а внутренний — корпусом 18 сальника.

Самоподжимной сальник 19 препятствует течи масла из бортовой передачи в тормозной рукав. Для повышения надежности работы уплотнения подшипник 17 имеет с наружной стороны защитную шайбу.

Кроме того, для разгрузки сальника от повышенного давления масла во фланце корпуса выполнено четыре сквозных сверления, а в корпуса сальника — специальные цековки, через которые происходит слив масла из корпуса сальника обратно в корпус бортовой конечной передачи трактора Т-25 ВТЗ.

Внутренние кольца подшипников 15 и 17 напрессованы на вал ведущей шестерни до упора в шестерню, выполненную заодно с валом. В средней части вала ведущей шестерни предусмотрены две специальные шпоночные канавки для шпонок тормозного шкива.

На внутреннем конце вала нарезаны шлицы для соединения с полуосевой шестерней дифференциала заднего моста Т-25. Ведущая шестерня бортовой передачи находится в постоянном зацеплении с ведомой шестерней 1, расположенной на шлицах оси 7 заднего колеса.

Ось выполнена заодно с фланцем, к которому прикреплен специальными болтами с коническими подголовками диск заднего ведущего колеса. Ось заднего колеса установлена в нижних расточках корпуса на двух роликовых конических подшипниках.

Внутреннее кольцо подшипника 2 напрессовано на цилиндрическую поверхность оси колеса заднего моста Т-25 до упора в бурт. Далее на ось надеты ведомая шестерня 1, распорное кольцо 29, внутреннее кольцо конического подшипника 23 и шайба 26. Набор деталей на оси затянут корончатой гайкой 25. Наружное кольцо подшипника 23 входит в стакан 27 до упора в бурт.

Стакан с подшипником закрыт штампованной крышкой 24. Под фланцем стакана имеются тонкие стальные прокладки 28, которыми регулируют осевой зазор в конических подшипниках. В кольцевой канавке стакана размещено уплотнительное резиновое кольцо 22.

Для предупреждения течи масла из конечных передач Т-25 и защиты их от грязи и воды в месте выхода оси колеса из бортовой передачи предусмотрен торцовый сальник с металлическими уплотняющими кольцами.

Упорное кольцо 5 надето на ось до упора во фланец. К торцовой поверхности упорного кольца четырьмя пружинами 8 прижато нажимное кольцо 11. Нажимные пружины вставлены в сверления нажимного кольца и крышки 12. В крышку запрессованы также два штифта, которые свободно входят в отверстия нажимного кольца и удерживают его от проворачивания.

К крышке двумя болтами прикреплены резиновая диафрагма 4 и защитное кольцо 3. Внутренним отверстием диафрагма смонтирована на цилиндрической поверхности нажимного кольца и плотно прижата к его фланцу кольцом 9.

При сборке бортовой передачи заднего моста трактора Т-25 Владимирец крышку вместе с диафрагмой, пружинами, защитным и нажимным кольцами устанавливают на ось колеса до напрессовки на нее внутреннего кольца подшипника 2 и крепят к корпусу бортовой передачи четырьмя болтами.

Болты завинчивают через два больших отверстия во фланце оси колеса и контрят стопорной пластиной. В собранной бортовой передаче упорное кольцо 5 вращается вместе с осью, а пружины 8 прижимают к нему неподвижное нажимное кольцо.

Торцовые трущиеся поверхности колец цементируют, калят до высокой твердости и тщательно притирают друг к другу. В процессе работы они постоянно прижаты, что обеспечивает надежное уплотнение бортовой передачи Т-25.

Защитное кольцо 3 и приваренное к оси внутреннее кольцо 10 предохраняют детали уплотнения от повреждений. Снизу корпус бортовой передачи имеет прямоугольный люк, через который монтируют ведомую шестерню. Люк закрыт поддоном 30. Для заливки, слива и контроля уровня масла в корпусе бортовой передачи предусмотрены отверстия, закрытые коническими пробками.

Отверстия размещены так, чтобы в каждом положении бортовой передачи при переналадке трактора Т-25 были обеспечены удобная заправка, слив масла и контроль его уровня.

На наружном фланце оси ведущего колеса выполнены обработанная расточка и два резьбовых отверстия для крепления привода рабочих машин, требующих синхронного отбора мощности. Резьбовые отверстия закрыты двумя деревянными пробками. Эти отверстия используют также для демонтажа упорного кольца 5.

Тормоза и тормозные рукава трактора Т-25 ВТЗ

Трактор Т-25 оборудован двумя ленточными тормозами плавающего типа, действующими независимо один от другого на валы ведущих шестерен бортовых передач и связанные с ними ведущие колеса.

Тормозной рукав 2 (рис. 45) прикреплен шпильками и двумя штифтами к боковой поверхности корпуса главной передачи. К меньшему фланцу рукава крепится корпус бортовой передачи.

Чугунный тормозной шкив 26 посажен на валу ведущей шестерни бортовой передачи заднего моста трактора Т-25 на двух шпонках. От осевых перемещений шкив удерживают пружинные стопорные кольца 1, размещенные в канавках шпонок.

Лента 28 охватывает наружную поверхность тормозного шкива. Лента изготовлена из специальной стали, ее концы выполнены в виде проушин и приклепаны стальными заклепками.

К внутренней поверхности тормозной ленты Т-25 приклепана трубчатыми латунными заклепками асбестовая накладка. В проушины концов ленты вставлены пальцы 3, соединяющие ее с тормозными рычагами 4 и серьгами 15, Вторые концы серег при помощи пальца 14 присоединены к тяге 5.

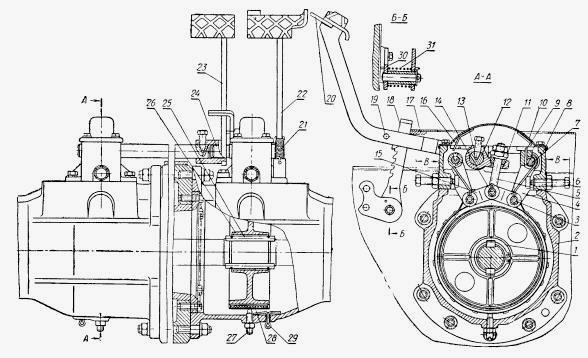

Рис. 45. Рукава с тормозами трактора Т-25

1 — стопорное кольцо; 2 — тормозной рукав; 3 — палец ленты; 4 — тормозной рычаг; 5 — регулировочная тяга; 6 — регулировочный упорный болт; 7 — ось тормозного рычага; 8 — крышка тормоза; 9 — штифт; 10 — верхняя крышка; 11 — сферическая гайка; 12 — валик левой педали тормозов; 13 —рычаг; 14 — палец; 15 — серьга; 16 — пружина; 17 — упор педалей; 18 — защелка горного тормоза; 19 — палец; 20 — планка блокировки тормозов; 21 — оттяжная пружина; 22 — педаль правого тормоза; 23 — педаль левого тормоза; 24 — валик правой педали тормозов; 25 — шпонка; 26 — шкив тормоза; 27 — регулировочный винт; 28 — тормозная лента; 29 — шплинт; 30 — кронштейн защелки горного тормоза; 31 — пружина защелки.

Тормозные рычаги 4 закреплены винтами с конусными хвостовиками на осях 7, свободно установленных в горизонтальных расточках крышки 8. От осевых перемещений оси 7 и валики 12 и 24 педалей удерживают штифты 9, вставленные в сверления крышки и кольцевые канавки осей и валиков.

Сверху крышка рукава закрыта крышкой 10. На каждой оси 7 установлена пружина кручения 16. Витки пружины размещены по обеим сторонам головки тормозного рычага, верхний отогнутый конец пружины упирается в крышку 10, а нижние нажимают на проушины тормозной ленты трактора Т-25 Владимирец и отводят ленту с тормозными рычагами от шкива.

Тормозные рычаги 4 под действием пружин 16 прижимаются к сферическим хвостовикам регулировочных упорных болтов 6, завинченных спереди и сзади в крышку рукава и закрепленных контргайками. Внизу лента опирается на регулировочный винт 27.

Валики 12 и 24 педалей левого и правого тормозов Т-25 проходят через средние расточки крышек 8. Справа к короткому валику 24 приварена педаль 22 правого тормоза. Длинный валик 12 педали левого тормоза проходит над корпусом главной передачи.

К правому концу валика болтом с коническим хвостовиком прикреплена педаль 23 левого тормоза. В ступицу педали вставлена тонкостенная латунная втулка, через которую валик 12 педали левого тормоза опирается на выступающий из крышки 8 конец валика правого тормоза.

Оттяжные пружины 21 прижимают педали к упору 17, приваренному к полику. На каждом валике педалей болтом с коническим хвостовиком закреплен рычаг 13, в конусное сверление которого входит сферическая гайка, навинченная на резьбовой конец тяги 5.

При нажатии педали тяга проворачивается вместе с валиком и поворачивает рычаг 13, который перемещает вверх сферическую гайку 11 и соединенную с ней тягу 5 с серьгами.

При этом серьги перемещают нижние головки обоих рычагов 4 к середине тормозного рукава. Концы лент сближаются, и лента прижимается к тормозному шкиву. Схема работы тормоза при движении трактора передним или задним ходом показана на рис. 46.

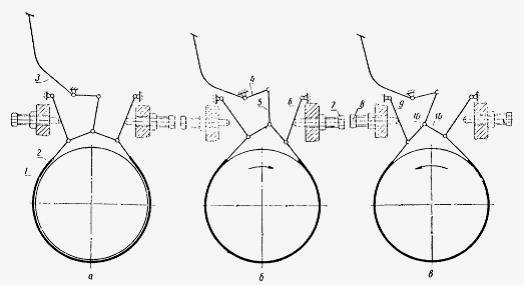

Рис. 46. Схема работы тормоза трактора Т-25

а — тормоз расторможен; б — тормоз заторможен при движении трактора вперед (стрелкой показано направление вращения шкива тормоза); в — тормоз заторможен при движении трактора назад; 1 — шкив тормоза; 2 — тормозная лента; 3 — педаль тормоза; 4 — рычаг; 5 — тяга; б — задний тормозной рычаг; 7 — задний регулировочный упорный болт; 8 — передний регулировочный упорный болт; 9 — передний тормозной рычаг; 10 — серьги.

При работе трактора на переднем ходу шкив вращается по направлению часовой стрелки (рис. 46,б). После того как лента коснется тормозного шкива, задний тормозной рычаг 6 с набегающим концом ленты будет отброшен силами трения назад, до упора в регулировочный болт 7.

Затяжка тормоза будет осуществляться перемещением сбегающего конца тормозной ленты Т-25 при помощи переднего тормозного рычага 9. Силы трения между накладкой и шкивом будут увлекать ленту в направлении затяжки, что обеспечивает надежное торможение при небольшом усилии на педали.

При работе трактора на заднем ходу шкив вращается в обратном направлении (рис. 46, в). В этом случае набегающим будет передний конец тормозной ленты и передний рычаг 9 прижат к упору 8, а затяжка тормоза будет осуществляться перемещением сбегающего конца тормозной ленты при помощи заднего тормозного рычага 6.

После окончания торможения оттяжные пружины 21 (см. рис. 45) возвращают педали тормозов в первоначальное положение, а пружины 16 отводят ленту от тормозного шкива. Педали должны возвращаться в исходное положение свободно, без заедания.

Если педаль заедает и она не возвращается до упора в полик, то необходимо освободить болты крепления крышек 8 и провернуть крышки в пределах зазора между отверстиями в них и болтами, обеспечив соосность расточек под оси педалей правого и левого тормозов Т-25.

Тормозные педали расположены у правого крыла трактора ВТЗ. К подушке правой педали приклепана планка 20 блокировки, которая может быть введена в прорезь левой педали, при этом педали будут жестко соединены между собой и при нажатии па одну педаль будут действовать оба тормоза.

При остановке трактора на уклоне и работе со стационарными машинами сблокированные тормоза фиксируют защелкой 18. Защелка установлена на кронштейне 30, прикрепленном к корпусу главной педали вместе с правой крышкой валиков переключения.

Пружина 31 прижимает защелку к полику. Для фиксации затянутых тормозов трактора Т-25 необходимо переместить защелку вперед так, чтобы один из зубьев защелки вошел в зацепление с пальцем 19, приваренным к педали левого тормоза.

Для того чтобы освободить зафиксированные педали, необходимо нажать педаль, при этом палец 19 выйдет из зацепления с зубом защелки и пружина 31 отбросит защелку назад, до упора в полик.

В незаторможенном состоянии зазор между шкивом и накладкой составляет 1 —1,5 мм, что соответствует ходу педали 30—50 мм. Регулируют зазор винтом 27 и упорными болтами 6.

В правильно отрегулированных тормозах трактора Т-25 ход правой и левой педалей должен быть одинаковым, так как неравномерная затяжка тормозов при работе на транспортных скоростях, особенно на скользкой дороге, может вызвать резкий поворот трактора и привести к аварии.

Замасливание накладок тормозных лент снижает эффективность работы тормозов, поэтому концы ведущего вала, выходящие из главной и бортовых передач, уплотнены самоподжимными сальниками. Для стока масла, просочившегося в тормозной рукав, в нижней части рукава предусмотрено отверстие со шплинтом 29.
