Техническое обслуживание системы смазки дизеля Д-144 трактора Т-40

Смазочная система дизеля Д144 трактора Т-40 (рис.4) — комбинированная. Наиболее нагруженные трущиеся поверхности смазываются под давлением, остальные — разбрызгиванием.

Под давлением масло поступает к сопряжениям следующих деталей: коренным и шатунным подшипникам, подшипникам распределительного вала, промежуточной шестерне газораспределительного механизма и др.

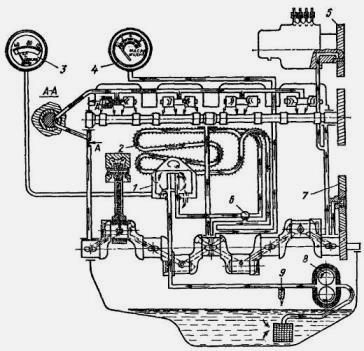

Рис. 4. Система смазки дизельного двигателя Д-144 трактора Т-40

1 — масляный фильтр (центрифуга); 2 -масляный радиатор; 3 — указатель температуры масла; 4 — указатель давления масла; 5 — шестерня привода топливного насоса; б — переключатель «зима— лето»; 7 — промежуточная шестерни газораспределения; 8 — масляный насос; 9 — редукционный клапан

Остальные детали смазочной системы двигателя Д-144 трактора Т40 смазываются разбрызгиванием: масло выдавливается из зазоров и специальных отверстий, стекает в масляный картер и образует масляный туман.

К смазочной системе отнесены масляный насос, редукционный клапан, масляный фильтр (центрифуга), масляный радиатор.

Схема системы смазки дизеля Д144 трактора Т-40

Масло из нижней части картера через маслозаборник насосом 8 (см. рис. 4) нагнетается в полнопоточный реактивно-масляный фильтр 1 (центрифугу), где очищается от механических примесей и осадков.

Из фильтра очищенное масло поступает в масляный радиатор 2 (пере-ключатель радиатора в положении «лето») или непосредственно в смазочную магистраль, расположенную в блоке (переключатель радиатора в положении «зима»).

По каналам в перегородках блока цилиндров двигателя Д-144 трактора Т-40 масло поступает к третьему коренному подшипнику, откуда по сверлениям в щеках и шейках коленчатого вала — к шатунным и коренным подшипникам.

От первого коренного подшипника масло подводится для смазки шестерен газораспределения и первой шейки распределительного вала. Для смазки второй и третьей шеек распределительного вала масло поступает из третьего и пятого коренных подшипников коленчатого вала. К клапанному механизму масло поступает пульсирующим потоком.

По каналам в картере и трубке в крышке распределительных шестерен, через отверстие в переднем листе, масло поступает к установочному фланцу топливного насоса и втулке шестерни привода топливного насоса.

При установке на дизель компрессора масло через отверстие в переднем листе дизеля и отверстие в корпусе компрессора поступает для смазки компрессора.

Из шатунных шеек коленчатого вала двигателя Д-144 трактора Т-40 по сверлению в стержне шатуна масло поступает для охлаждения днища поршня и смазки поршневого пальца.

Самотеком смазывается сопряжение стержень клапана — втулка клапана. Все остальные детали смазываются разбрызгиванием и парами масла (масляным туманом).

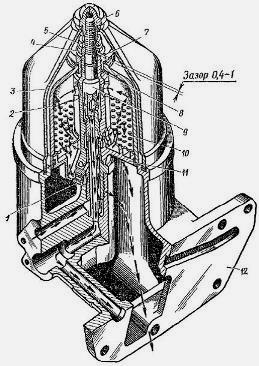

Рис.5. Масляный фильтр (центрифуга) двигателя Д-144 трактора Т40

1 — сопло; 2 — крышка ротора; 3 — колпак; 4 — упорная шайба; 5, 6, 7 —гайки; 8 — стопорное кольио; 9 — ось ротора; 10 — отражатель; 11 — основание ротора; 12 — корпус

Давление масла в магистрали контролируется указателем давления 4. Нормальное давление масла при прогретом дизеле и номинальной частоте вращения должно быть в пределах 0,15—0,4 МПа (1,5—4 кгс/см2).

При давлении масла ниже 0,15 МПа (1,5 кгс/см2) следует остановить дизель для выявления и устранения причин, вызывающих пониженное давление масла.

При работе дизеля с включенным в смазочную систему масляным радиатором стрелка, отлитая на корпусе 12 (рис. 5) центрифуги, должна указывать на букву «Л» переключателя, при работе с отключенным радиатором — на букву «3».

Принцип действия основных механизмов системы смазки двигателя Д-144 трактора Т-40

Редукционный клапан (рис. 6) служит для регулирования и поддержания постоянного давления в смазочной системе. Клапан состоит из корпуса, шарика, прокладки, гайки, пружины, регулировочной пробки.

Масло от насоса через трубки поступает к редукционному клапану, который отрегулирован на давление 0,64— 0,69 МПа (6,5—7 кгс/см3). При давлении 0,69 МПа (7 кгс/см2) и выше масло давит на шарик 5, а через пего на пружину 4. Пружина сжимается, шарик отходит, открывая отверстие, через которое часть масла сливается в картер.

Для очистки масла на дизеле Д-144 трактора Т-40 установлен реактивный масляный фильтр (центрифуга) (см. рис. 5). Через него проходит все масло, поступающее в смазочную систему дизеля, а часть масла, подаваемого насосом, сливается при работе дизеля через редукционный клапан в масляный картер.

Фильтр состоит из корпуса, основания ротора, отражателя, оси ротора, стопорных колец, гаек, упорной шайбы, колпака, крышки ротора, сопл. Масло, поступающее из насоса, проходит по каналу в корпусе 12 центрифуги и кольцевому зазору между трубкой и осью 9 ротора, через отверстия в оси и основании ротора, затем через отражатель 10 в полость ротора.

В полости ротора давление достигает 0,64— 0,69 МПа (6,5—7 кгс/см2). Под этим давлением часть масла, снова пройдя через отражатель, поступает к соплам / (форсункам) и, вытекая из них с большой скоростью, создает реактивную силу, которая приводит ротор во вращение.

Частицы (механические примеси), находящиеся в масле, отбрасываются к стенкам ротора и оседают на них. Очищенное масло через тангенциальное отверстие и по центральному каналу в оси ротора поступает в главную магистраль.

Условия работы смазочной системы двигателя Д-144 трактора Т-40

Для обеспечения нормальной работы дизеля двигателя Д-144 трактора Т40 необходимо соблюдать следующие правила:

- заливать масло в картер дизеля только чистой посудой через воронку с частой сеткой,

- применять масло, рекомендуемое заводом. Применение автола или других масел недопустимо.

- не допускать работы дизеля при уровне масла в масляном картере ниже нижней и выше верхней меток указателя уровня масла.



Рис. 6. Редукционный клапан системы смазки двигателя Д-144 трактора Т-40

1 — гайка; 2 — шайба; 3 — регулировочная пробка; 4 - пружина; В — шарик клапана; 6 — корпус

Способ регулирования давления масла в смазочной системе дизеля Д144 трактора Т-40

С помощью редукционного клапана можно повысить или понизить давление масла. Для этого надо отогнуть шайбу 2 (см. рис.6), отвернуть гайку 1 и, поворачивая отверткой пробку 3, сжать или ослабить пружину 4, прижимающую шарик 5.

При повороте пробки вправо давление в системе повышается, а при повороте влево — понижается.

При достижении в смазочной системе нужного давления в пределах 0,15—0,4 МПа (1,5—4 кгс/см2) (по указателю давления на щитке приборов) следует завернуть гайку 1и за-контрить ее прокладкой 2.
