Детали и узлы ходовой части колесного трактора Т-40

Остов трактора Т-40 полурамной конструкции с подрес-соренными передними колесами предназначен для установки и крепления на нем всех механизмов трактора.

Остов состоит из полурамы, переднего бруса, корпуса муфты сцепления и корпуса трансмиссии.

К ходовой части трактора Т-40 относятся передние и задние колеса, являющиеся опорой. Колеса можно устанавливать в разное положение как по высоте, так и по ширине, изменяя при этом агротехнический просвет или колею трактора.

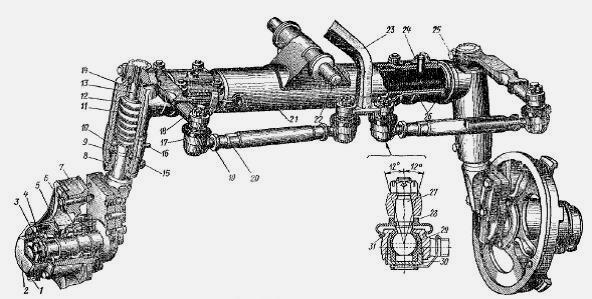

Рис. 35. Передняя ось трактора Т-40

1 — пробка, 2 — крышка; 3 — гайка цапфы; 4,6 — конические подшипники; 5 — осевая цапфа; 7 — ступица переднего колеса; 8,14 — втулки; 9 - кольцо; 10 — подшипник; 11 — кронштейн переднего колеса; 12 — пружина; 13 — вал осевой цапфы; 15, 25 — болты; 16—масленка; 17 — шарнир в сборе; 18 — поворотный рычаг; 19 — контргайка; 20 — рулевая тяга; 21 — балка передней оси; 22 — палец передней оси; 23 — сошка; 24 — накладка в сборе; 26 — хомуты; 27 — шаровой палец; 28 — чехол; 29 — вкладыш; 30 — регулировочная пробка; 31 — проволока

Передняя ось трактора Т-40 (рис. 35) предназначена для опоры передней части трактора и изменения направления передних колес с помощью рулевого управления.

Она состоит из балки 21, прикрепленной к кронштейну переднего бруса осью 22. С обеих сторон к балке прикреплены кронштейны 11 переднего колеса.

Колесо прикреплено к фланцу вала осевой цапфы. Сверху на этом валу трактора Т-40 установлен поворотный рычаг 18, которым с помощью рулевых тяг 20 поворачивают колеса.

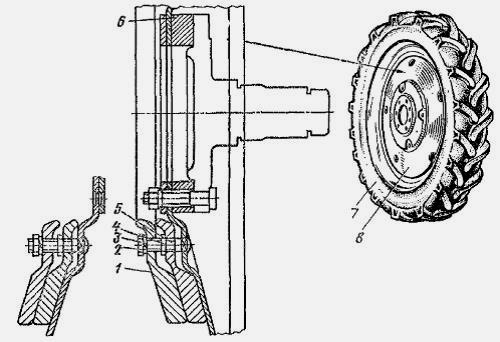

Рис. 36. Ведущее колесо тракторов Т-40М, Т-40 АМ

1 - груз; 2 — шайба; 3,4 — гайки; 5 - болт; 6 — вставка; 7 — шина; 8 — диск с ободом

Ведущие (задние) колеса трактора Т-40 (рис. 36) предназначены для преобразования крутящего момента, передаваемого дизелем, в поступательное движение трактора. Они состоят из диска, обода и пневматической шины. Колесо прикреплено к фланцу полуоси конечной передачи.

Для увеличения сцепной массы колес при работе трактора в тяжелых условиях на их диски следует устанавливать дополнительные грузы. При транспортных работах в сухую погоду дополнительные грузы с ведущих колес рекомендуется снимать.

Нормальное давление в шинах 13,6-38 ведущих колес должно быть равно 0,10— 0,14 МПа (1,0—1,4 кгс/см2) в зависимости от вида выполняемых трактором работ и массы навесных машин.

Задние колеса, установленные на тракторе Т-40АНМ, 14,9—30 имеют меньший наружный диаметр и другое крепление к диску (рис. 37). Давление в шинах поддерживают в пределах 0,10—0,13 МПа (1,0—1,3 кгс/см2).

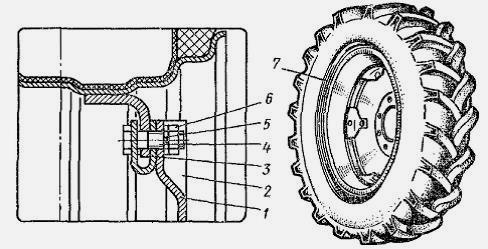

Рис. 37. Ведущее колесо трактора Т-40АНМ

1 — диск колеса; 2 — обод колеса с кронштейнами; 3 — специальная шайба, 4 — болт; 5 — шайба; 6 — гайка; 7 — шина

Направляющие (передние) колеса трактора Т-40М предназначены для изменения направления движения трактора с помощью рулевого управления.

Колесо состоит из обода, ступицы с осью и пневматической шины. Шину с ободом устанавливают на ступицу и крепят накладками. Колесо вращается на двух роликоподшипниках, смонтированных на цапфе 5 (см. рис. 35), прямоугольный фланец которой прикреплен болтами к фланцу вала 13 осевой цапфы.

При регулировке осевого зазора конических роликоподшипников направляющих колес трактора Т-40 нормальный осевой зазор конических роликоподшипников должен быть таким, чтобы при отсутствии заметного люфта колесо свободно вращалось.

Для проверки осевого зазора в подшипниках домкратом приподнимают колесо над грунтом и, покачивая его в осевом направлении, определяют размер зазора.

При наличии зазора более 0,5 мм конические подшипники колес трактора Т-40 регулируют, придерживаясь такой последовательности:

- сливают масло из ступицы колеса;

- отвертывают болты крышки ступицы и снимают ее;

- расшплинтовывают корончатую гайку и, заворачивая ее, устанавливают колесо так, чтобы при отсутствии люфта оно свободно вращалось;

- не меняя положения корончатой гайки, производят шплинтовку и устанавливают крышку ступицы;

- полость ступицы заполняют маслом до оси вращения колеса и завертывают пробку 1.



Рис. 38. Ведущее (направляющее) колесо трактора Т-40

1 -- шина; 2 - диск с ободом

Направляющие колеса, устанавливаемые па тракторы Т-40АМ и Т-40 АНМ, являются ведущими. Каждое направляющее колесо (рис. 38) состоит из покрышки с пневматической камерой и диска с ободом.

Колесо прикреплено к полуоси конечной передачи переднего ведущего моста. Поскольку трактор Т-40АНМ предназначен для работы на горных склонах, наименьшее давление в шинах должно быть 18 МПа (1,8 кгс/см2).

Регулировка сходимости направляющих колес трактора Т-40

Сходимость направляющих колес трактора Т-40 регулируют путем установки сошки рулевого управления в среднее положение изменением длины рулевых тяг в следующем порядке:

- устанавливают сошку рулевого управления в среднее положение, для чего переводят направляющие колеса из одного крайнего положения в другое, считая полное число оборотов рулевого колеса, затем поворачивают рулевое колесо на половину полученного числа оборотов;

- отвертывают контргайки 19 (см. рис. 35) трубы рулевых тяг;

- устанавливают передние колеса параллельно оси трактора Т-40 при помощи рулевых тяг;

- замеряют расстояние между шинами на уровне оси колеса, сначала размер В (рис. 39), а после поворота или перекатывания обоих колес на 180° — размер А строго между теми же точками, по которым производился первый замер. Размер В должен быть больше размера А на 0—4 мм;

- убедившись в правильности регулировки сходимости направляющих колес, надежно затягивают контргайки 19 (см. рис. 35).

Сходимость направляющих колес переднего ведущего моста трактора Т-40 регулируют аналогично.

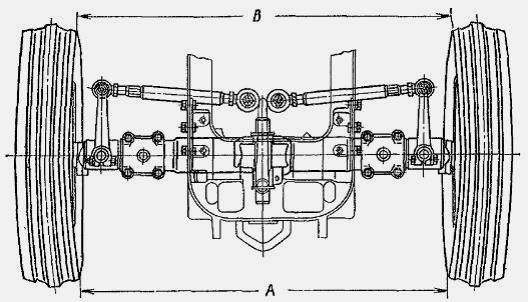

39. Схема сходимости колес трактора Т-40
