Рекомендации по регулировке колеи тракторов МТЗ-80, 82, МТЗ-82.1

Тракторы МТЗ-80 без гидроцилиндра в рулевой трапеции (с ГУР)

Колея передних направляющих колес трактора Беларус МТЗ-80, МТЗ-82 может изменяться в пределах от 1350 до 1850 мм, задних ведущих - от 1400 до 1600 мм и от 1800 до 2100 мм.

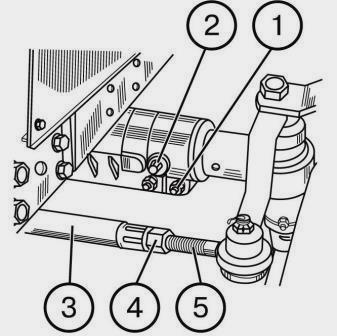

Рис.1

Колея передних колес МТЗ-80, МТЗ-82 регулируется с интервалами 100 мм при симметричном и 50 мм при несимметричном расположении колес.

Для установки требуемой колеи направляющих колес выполните следующие операции (рис. 1):

- поднимите домкратом переднюю часть трактора до отрыва колес от грунта;

- ослабьте болты (1), выньте пальцы (2) крепления выдвижных кулаков в трубе передней оси;

- передвиньте вначале один, а затем другой выдвижной кулак (одновременно изменяйте длину рулевых тяг, вращая трубы (3) в наконечниках (5), предварительно отвернув контргайки (4) на величину, соответствующую устанавливаемой колее, после чего закрепите кулаки в трубе передней оси;

- опустите трактор. Проверьте и при необходимости отрегулируйте схождение колес.

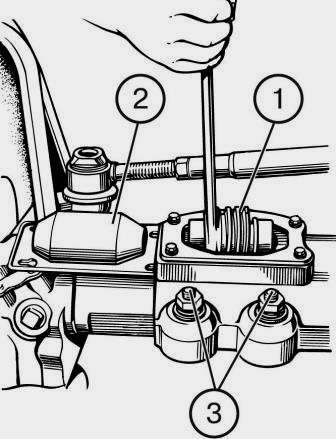

Рис.2

Колея передних колес тракторов Беларус МТЗ-82.1, оборудованных ПВМ с коническими редукторами, регулируется бесступенчато винтовым механизмом, расположенным на рукавах переднего моста (рис.2) в трех интервалах (рис. 3): 1350-1500 мм, 1500-1600 мм, 1600-1800 мм.

Для получения требуемой ширины колеи установите соответствующее взаимное расположение обода колеса относительно диска так, как показано на рис.3.

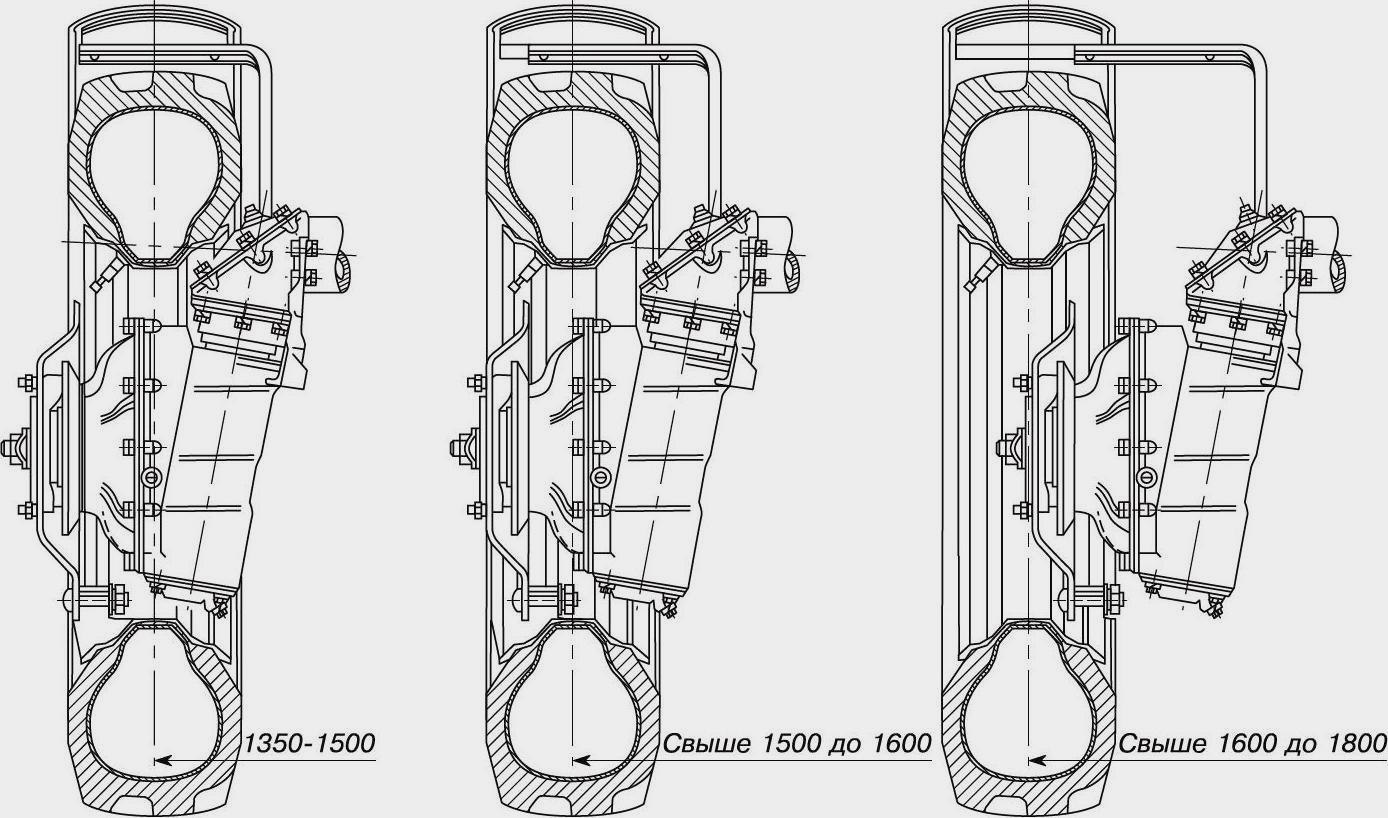

Рис.3

Для колес с постоянным вылетом диска колея регулируется бесступенчато в интервале 1400...1700 мм.

Для изменения колеи поднимите переднюю часть трактора МТЗ-82.1 (или поочередно передние колеса), обеспечив просвет между колесами и грунтом, задние колеса затормозите, после чего (рис.2):

- отверните болты и снимите крышку (2);

- освободите клинья (3) рукавов, отвернув гайки настолько, чтобы обеспечить свободное перемещение корпусов конических пар.

Вращением регулировочного винта (1) с помощью ключа обеспечивается перемещение в рукавах переднего моста корпусов бортовых редукторов с колесами и получение требуемой колеи в указанных интервалах.

Вращение регулировочного винта должно сопровождаться изменением длины рулевых тяг. После изменения колеи отрегулируйте сходимость передних колес.

Тракторы МТЗ-82.1 с гидроцилиндром в рулевой трапеции

Перестановка гидроцилиндра при изменении колеи. Для обеспечения равных углов поворота колес влево-вправо должно соблюдаться соответствие установки конусного пальца гидроцилиндра в отверстиях кронштейна и величины выдвижки редукторов направляющих колес.

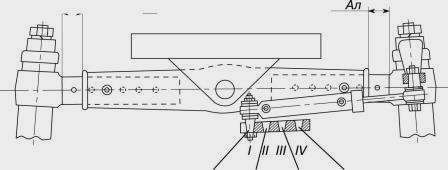

Рис.4

А. Установка гидроцилиндра рулевого управления на переднюю не ведущую ось (рис. 4). Выдвижка поворотных кулаков и перестановка гидроцилиндра производится ступенчато через 50 мм.

При установке конусного пальца гидроцилиндра в отверстие I размер Ал (расстояние от торца балки до кулака) должен составлять 105 мм, при установке пальца в отверстие II размер Ал = 155 мм, при установке в отверстие III размер Ал = 205 мм, при установке в отверстие IV размер Ал = 255 мм.

После установки пальцев гидроцилиндров в соответствующие отверстия кронштейнов следует отрегулировать сходимость колес.

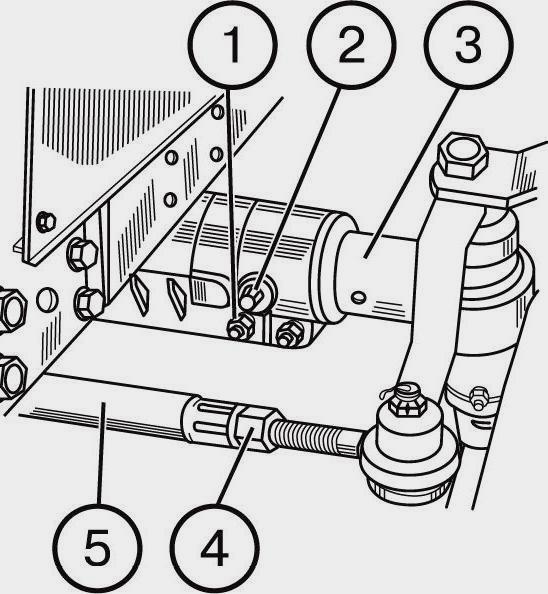

Операции по регулировке колеи передних колес тракторов МТЗ-80, МТЗ-82, МТЗ-82.1

- Затормозите трактор стояночным тормозом. Положите упоры спереди и сзади задних колес.

- Установите домкрат под одну сторону передней оси. Поднимите колесо до отрыва от земли.

- Ослабьте гайки стяжных болтов (1), выньте палец (2) фиксации выдвижного кулака, ослабьте затяжку гаек (4) на концах трубы (5) рулевой тяги.

- Отсоедините цилиндр (8) от кронштейна (7).

- Передвиньте выдвижной кулак (3) внутрь или наружу корпуса передней оси.

- Установите палец (2) и затяните болты (1).

- Установите и закрепите палец (6) цилиндра в соответствующее отверстие кронштейна (7).

- Повторите операции на противоположной стороне.

- Отрегулируйте схождение передних колес.

- Затяните гайки (4) трубы рулевой тяги.

Установка колеи трактора МТЗ-82.1, оборудованного ПВМ с коническими колесными редукторами

Колея передних колес на тракторе МТЗ-82.1 с гидрообъемным рулевым управлением регулируется ступенчато: выдвижением корпусов верхних конических пар с перестановкой цилиндра в отверстиях кронштейна и переворотом колес с перестановкой с борта на борт.

При регулировке колеи выдвижением корпусов конических пар следите за тем, чтобы левый и правый корпуса были выдвинуты на одинаковую величину.

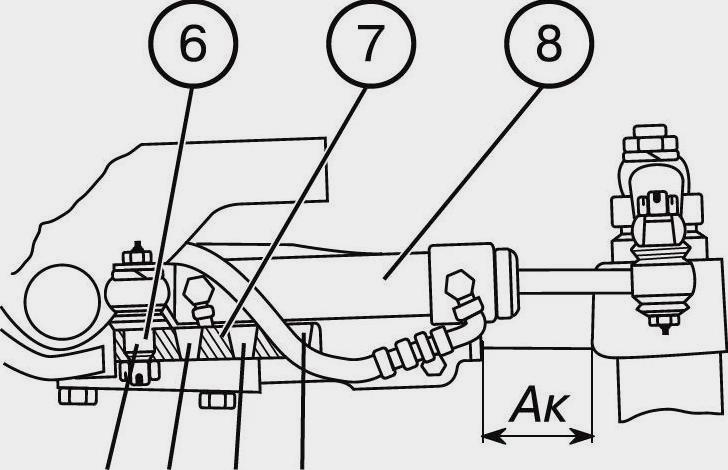

Рис.5

Расстояние между отверстиями под установку пальца цилиндра в кронштейне равно 55 мм, что обеспечивает изменение колеи с интервалом 110 мм в сторону уменьшения или увеличения от среднего положения.

После изменения колеи обязательно отрегулируйте схождение передних колес и затяните гайки крепления колес к ступицам моментом 200...250 Нм, гайки крепления дисков к кронштейнам обода моментом 180...240Нм.



Рис.6

Установка колеи передних колес тракторов МТЗ-82.1, оборудованных ПВМ с планетарно-цилиндрическими редукторами конечных передач. Колея трактора по передним колесам регулируется в пределах 1420... 1970 мм за счет перестановки колес и изменения взаимного расположения дисков и ободьев колес.

Для регулировки колеи тракторов МТЗ-82.1 с ПВМ выполните следующие операции:

- Затормозите трактор стояночным тормозом. Положите упоры спереди и сзади задних колес;

- Поднимите домкратом переднюю часть трактора (или поочередно передние колеса), обеспечив просвет между колесами и грунтом;

- Снимите передние колеса;

- Отверните гайки крепления обода колеса к диску.

В зависимости от требуемой колеи установите соответствующее взаимное расположение обода и диска так, как показано на схеме.

При этом обратите внимание на то, чтобы направление вращения колес совпадало с направлением стрелки на боковине шины. При перестановке колес затяните гайки крепления дисков к фланцам моментом 200...250 Нм, гайки крепления дисков к ободам - 180...230 Нм.

Регулировка схождения передних колес (тракторы с ГОРУ)

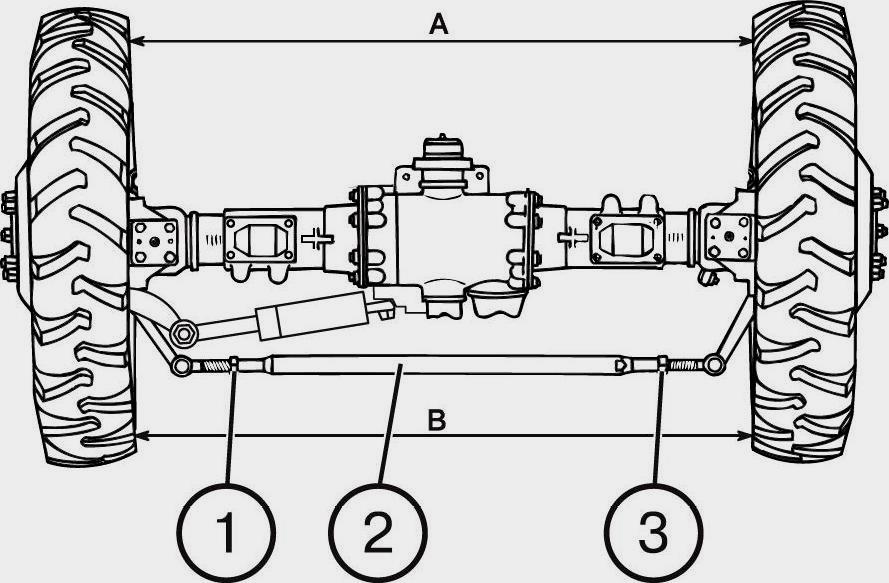

Рис. 7 - ПВМ с коническими редукторами (трактор МТЗ-82.1)

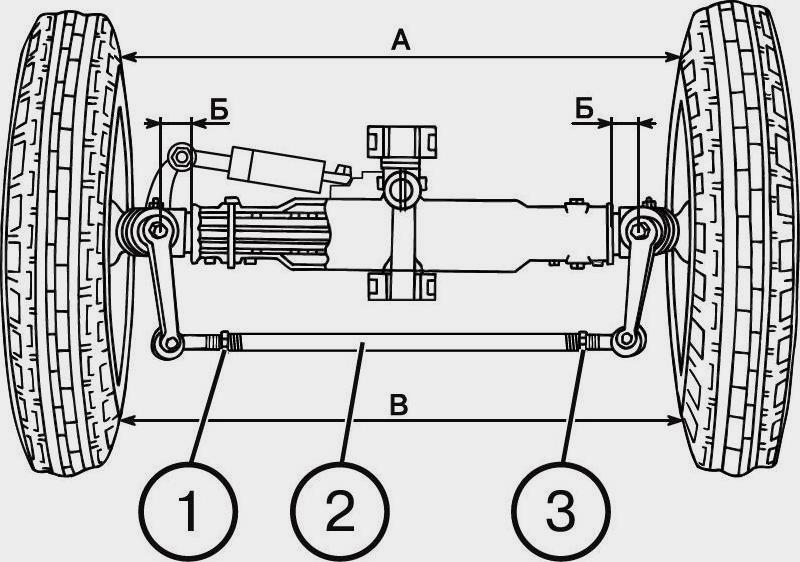

Рис. 8 - Без ПВМ (тракторы МТЗ-80, МТЗ-82)

После изменения ширины колеи передних колес отрегулируйте схождение путем изменения длины рулевой тяги (рис. 7-8).

- Установите требуемое давление в шинах.

- На ровной площадке проедьте на тракторе в прямом направлении не менее 3 м и остановитесь. Включите стояночный тормоз.

- Проверьте, чтобы корпуса колесных редукторов (трактор МТЗ-82.1) или поворотные кулаки (МТЗ-80, МТЗ-82) были выдвинуты на одинаковую величину "Б" из корпуса ПВМ или трубы передней оси соответственно.

- Замерьте расстояние "В" между двумя противоположными точками на закраине обода, сзади передней оси на высоте оси колес.

- Переместите трактор вперед так, чтобы передние колеса повернулись примерно на 180°, затем замерьте расстояние "А" спереди передней оси, между теми же точками, как и при измерении размера "В". Схождение правильное, если измерение "А" на 0-8 мм меньше измерения "В".

Если схождение не соответствует этим значениям, проделайте следующее:

- Отпустите гайки (1), (3) регулировочной трубы (2) рулевой тяги.

- Вращая трубу, установите требуемый размер схождения.

- Затяните гайки (1), (3)
