Технические регулировки деталей сцепления трактора МТЗ-80, МТЗ-82

Техническое обслуживание сцепления МТЗ-80, МТЗ-82 заключается в периодической смазке, проверке и подтяжке резьбовых соединений и проведении регулировок.

При ТО-1 (125 моточасов работы) нужно смазывать выжимной подшипник смазкой через масленку, которая находится или на кожухе сцепления и связана гибким шлангом с подшипником, или на корпусе отводки.

При ТО-2 (500 моточасов работы) производятся следующие работы по проверке и регулировке сцепления МТЗ-80, МТЗ-82:

Проверяют свободный ход педали сцепления - это основной показатель правильности регулировки сцепления и тормозка.

Свободный ход педали должен быть 40-45 мм, что соответствует зазору 3 мм между выжимным подшипником и отжимными рычагами.

Зазор между подшипником и головкой каждого отжимного рычага не должен отличаться один от другого более чем на 0,3 мм.

Порядок снятия муфты сцепления МТЗ-80, МТЗ-82 с двигателя

Для снятия муфты сцепления с двигателя выполните следующее:

- установите три технологических болта (М12х40), завернув их в нажимной диск (корзину) сцепления МТЗ-80, МТЗ-82 через технологические отверстия опорного диска 6;

- отверните гайки крепления опорного диска к маховику и снимите диски сцепления в сборе (опорный 6 с нажимным 3);

- снимите ведомый диск сцепления2.

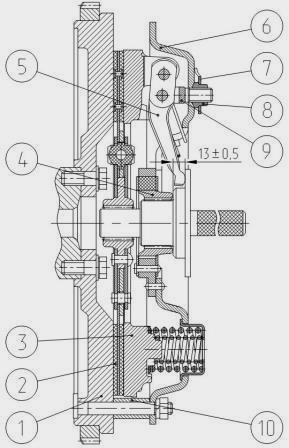

Рис.1 – Монтаж и демонтаж муфты сцепления МТЗ-80, МТЗ-82

1 – маховик; 2 – ведомый диск; 3 – нажимной диск; 4 – ступица; 5 – отжимной рычаг; 6 – опорный диск; 7 – стопорная пластина; 8 – регулировочные гайки; 9 – вилка; 10 – втулка.

Порядок установки муфты сцепления МТЗ-80, МТЗ-82 на двигатель

Для установки муфты сцепления на двигатель выполните следующее:

- установите ведомый диск сцепления 2 (рис.1) длинным концом ступицы к маховику 1.

- установите диски сцепления в сборе (опорный 6 с нажимным 3) на пальцы маховика с втулками 10, закрепите гайками (момент затяжки от 70 до 90 Нм);

- установите технологическую оправку и выверните технологические болты;

- отрегулируйте положение отжимных рычагов 5.



Рис.2 Управление сцеплением МТЗ-80, МТЗ-82 и тормозком сблокировано

Для их регулировки отсоединяют тягу 11 тормозка от рычага 9. Освобождают педаль от воздействия пружины сервоустройства, для чего ввертывают болт 4 до упора в кронштейн 6 и ослабляют болты 5 для возможности перемещения кронштейна 6.

Изменяя длину тяги 8, устанавливают свободный ход педали 40-45 мм.

Придают кронштейну 6 крайнее верхнее положение, поворачивая его вокруг оси 7 до упора в болт 5, и затягивают болты крепления кронштейна.

Вывертывая болт 4, возвращают педаль в исходное положение до упора в ролик. Если педаль переместить на величину свободного хода, пружина должна возвратить ее в первоначальное положение.

Для регулировки тормозка МТЗ-80, МТЗ-82 отсоединяют тягу 11 от рычага 13 и поворачивают его против часовой стрелки до упора.

В этом положении соединяют временно тягу 11 с рычагом 13, а затем укорачивают длину тяги на 7 мм. Вновь соединяют тягу с рычагом, зашплинтовывают палец, надежно затягивают контргайки.

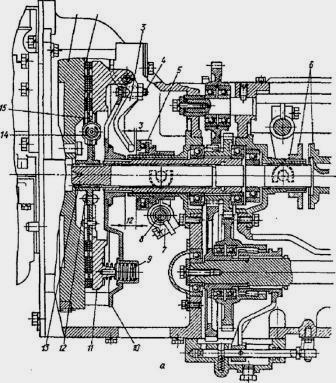

Если сцепление подвергалось разборке, то положение отжимных рычагов 3 нарушается.

Поэтому их необходимо отрегулировать при помощи регулировочных винтов 4 так, чтобы расстояние от места контакта рычагов с подшипником отводки до торца ступицы опорного диска составляло 12+0,5 мм.

Разность этого размера для отдельных рычагов не должна превышать 0,3 мм. После регулировки винты стопорят контргайками.
