Электрооборудование и приборы тракторов МТЗ-80, МТЗ-82

Схема электрооборудования трактора МТЗ-80, МТЗ-82

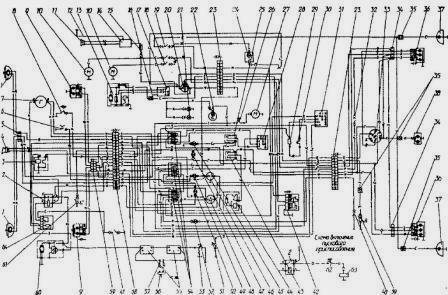

Рис.1. Схема электрооборудования трактора МТЗ-80, МТЗ-82

1 - передняя фара; 2 - реле стартера; 3 - электрофакельный подогреватель; 4 - звуковой сигнал; 5. 16, 34 и 35 - соединительные панели; 6 - датчик сигнализатора температуры; 7 - генератор; 8 -датчик сигнализатора давления; 9 - передний фонарь; 10 - электродвигатель вентилятора; 11 - громкоговоритель; 12-антенна: 13-стеклоочиститель; 14-радиоприемник; 15-предохранитель радиоприемника; 17-выключатель стеклоочистителя; 18 - выключатели электродвигателей вентилятора; 19 - выключатель фар; 20 - указатель уровня топлива; 21 - лампы освещения щитка приборов; 22 - тахоспидометр; 23 и 58 - штепсельные разъемы щитка приборов; 24 - плафон; 25 - переключатель света передних фар; 26 - выключатель электродвигателя омывателя ветрового стекла; 27 - электродвигатель омывателя ветрового стекла; 28 - центральный переключатель света; 29 - добавочное сопротивление; 30 - контрольный элемент; 31 - включатель подогревателя и стартера; 32 - включатель стоп-сигнала; 33 - штепсельная розетка; 36 - задний фонарь; 37 - задние фары; 38 - фонарь освещения номерного знака; 39 - датчик указателя уровня топлива: 40 - выключатель контрольной лампы стояночного тормоза; 41 - выключатель блокировки пуска; 42 -реле блокировки электродвигателей вентилятора; 43 - переключатель указателей поворота; 44 - реле указателей поворота; 45, 47 и 52 - лампы включения дальнего света, указателей поворота, стояночного тормоза; 46 указатель температуры охлаждающей жидкости: 48 - указатель тока; 49 и 50 - контрольные лампы сигнализаторов аварийной температуры охлаждающей жидкости и аварийного давления в системе смазки двигателя; 51 - выключатель звукового сигнала; 53 - выключатель массы; 54 - блоки предохранителей; 55 - аккумуляторные батареи; 56 - переносная лампа; 57 - розетка переносной лампы; 59 - соединительная штекерная колодка; 60 - стартер; 61 - датчик указателя температуры охлаждающей жидкости; 62 - выключатель пускового приспособления; 63 - пусковое приспособление для впрыска легковоспламеняющейся жидкости;

Расцветка проводов; Б - белый: Г - голубой; Ж - желтый; 3 зеленый; К - красный; КЧ - коричневый; О - оранжевый; Р - розовый; С - серый; Ф - фиолетовый; Ч - черный

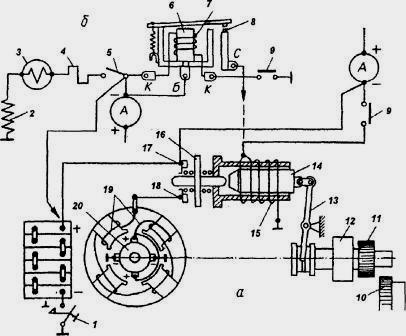

Рис. 2. Схема подключения стартера пускового двигателя МТЗ-80, МТЗ-82

а - без вспомогательного реле; б - с вспомогательным реле; в - с вспомогательным реле; 1 - выключатель массы; 2 - свеча накаливания; 3 - контрольный элемент; 4-дополнительное сопротивление; 5 - выключатель свечи; 6,7 и 8 - сердечник, обмотка и контакты реле PC 502; 9 - выключатель стартера; 10 - венец маховика; 11 и 12 - шестерня привода и муфта свободного хода; 13 - рычаг; 14 и 15 -якорь и обмотка тягового реле; 16 -контактный диск; 17 и 18 - главные контакты; 19 и 20 - обмотка возбуждения и якорь стартера

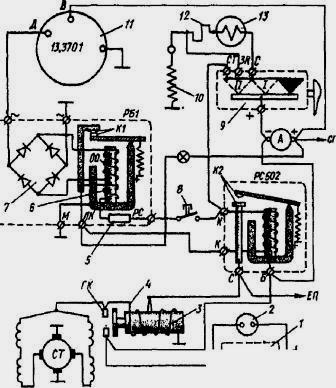

Рис 3. Схема подключения стартера основного двигателя МТЗ-80, МТЗ-82

1 - аккумуляторная батарея; 2 - розетка; 3 и 4- удерживающая и втягивающая обмотки тягового реле; 5 - резистор; 6 - вспомогательная обмотка реле РБ1 (обеспечивает более четкую работу системы блокировки); 7 - выпрямительное устройство; 8 - выключатель ВК-403; 9 - выключатель ВК316-Б; 10 - спиральная свеча накаливания; 11 - генератор; 2 - дополнительное сопротивление СЭ50-В; 13 - контрольный элемент ПД50-В; ГК - главные контакты;

ОО - основная обмотка; СП - потребители; ЕП - к катушке электромагнитного клапана факельного подогревателя воздуха; ЛК - контакт включения контрольной лампы; К1 - нормально замкнутые контакты реле РБ1: К2 - нормально разомкнутые контакты реле РС502

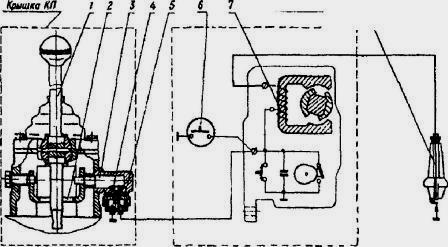

Рис. 4. Схема блокирующего устройства МТЗ-80, МТЗ-82

1 - рычаг управления КП; 2 - рамка; 3 -валик рамки; 4 - включатель ВК-403; 5 - регулировочные прокладки; 6 - кнопка выключателя магнето; 7 - первичная обмотка трансформатора; 8 - свеча зажигания

Блокирующие устройства запуска дизеля. Для исключения возможности запуска дизеля при включенной передаче на рассматриваемых тракторах, оборудованных системой запуска с помощью пускового двигателя устанавливаются специальные блокирующие устройства, отключающие магнето путем замыкания на массу первичной обмотки трансформатора магнето.

Блокирующее устройство трактора МТЗ-80, МТЗ-82 состоит из рамки 2 (рис. 4). управляемой рычагом 1, валика рамки 3, электрического выключателя 4 типа ВК-403, установленного в крышке КПП, регулировочных прокладок 5 и электропроводки соединяющей выключатель с магнето.

Включатель ВК-403 нормально разомкнут и при установке рычага управления КП 1 в нейтральное положение рамка 2 и валик рамки 3 устанавливаются так, что шарик включателя 4 попадает в лунку, выполненную на валике. В этом случае воздействия на контакты выключателя 4 нет, и они останутся разомкнуты и запуск дизеля будет возможен.

При всех других положениях рычага 1 контакты выключателя замыкаются, соединяя первичную обмотку магнето с "массой" и тем самым, препятствуют запуску двигателя.

Блокирующее устройство запуска дизеля имеющего прямой запуск стартером прерывает электрическую связь между реле РС502 и тяговым реле стартера при отклонении положения рычага управления КП от нейтрального (пример: тракторы МТЗ-100 и МТЗ-102).

Неисправности электрооборудования трактора МТЗ-80, МТЗ-82 и способы их устранений

Аккумуляторная батарея не дозаряжается во время работы двигателя

- неисправна генераторная установка - воспользоваться вольтметром, отремонтировать, заменить.

- неисправны все или некоторые аккумуляторы - заменить батарею.

- ослаблено натяжение приводного ремня генератора - отрегулировать натяжение ремня.

На клемме генератора трактора МТЗ-80, МТЗ-82 нет напряжения (при отключенной аккумуляторной батарее)

- обрыв фазных обмоток статора или выпрямителя - спаять и изолировать место обрыва.

- замыкание на корпус одной из фаз статора - устранить замыкание.

- обрыв плюсового вывода или замыкание его на корпус генератора - спаять и изолировать место обрыва.

- пробой изоляции теплоотвода; короткое замыкание вентилей - заменить выпрямитель.

Шум генератора

- проскальзывание или чрезмерное натяжение ремня - отрегулировать натяжение ремня.

- износ подшипников - заменить подшипники.

Генератор не возбуждается (при работе без аккумуляторной батареи)

- включена большая нагрузка при пуске дизеля - уменьшить нагрузку.

- обрыв цепи или замыкание на корпус одной из фаз - спаять и изолировать место обрыва.

- короткое замыкание в вентиле - заменить выпрямитель.

Стартер трактора МТЗ-80, МТЗ-82 не проворачивает коленчатый вал дизеля

- сильное окисление наконечников проводов и зажимов батареи - зачистить наконечники и смазать техническим вазелином.

- подгорание или окисление контактов и диска тягового реле - контакты и диск зачистить; сильно подгоревшие повернуть на 180°.

При включении стартера слышен шум шестерен привода

- неправильная регулировка момента замыкания контактов тягового реле - отрегулировать механизм включения.

- забоины на зубьях шестерни привода и венца маховика - зачистить забоины напильником.

- ослаблено крепление стартера к картеру маховика - подтянуть болтовое крепление..

После пуска дизеля якорь продолжает вращаться

- приварились контакты тягового реле стартера - остановить дизель или немедленно выключить "массу", устранить неисправность.

Не горят все лампы освещения

- заедание привода - зачистить, смазать.

- перекос крепления стартера - устранить перекос.

- обрыв общего провода - устранить обрыв.

Не горят отдельные лампы освещения

- неисправна лампа - заменить лампу.

Одна или несколько ламп перегорают

- плохой контакт в патроне - зачистить контакты.

- неправильно отрегулирован регулятор напряжения - отрегулировать или заменить регулятор напряжения.

Слабое (не полным накалом) свечение

- заниженное напряжение, регулируемое регулятором - отрегулировать регулятор или заменить.

Мигание света ламп (при работающем двигателе)

- загрязнение отражателя и рассеивателя оптического элемента, потемнение колбы лампы - помыть детали в чистой теплой воде, лампы заменить.

- разряжена батарея - зарядить аккумуляторную батарею.

- плохой контакт в патроне - зачистить, зажатьобрыв провода - устранить обрыв.

Фары недостаточно освещают дорогу

- нарушена установка фар - отрегулировать.

- нарушена развесовка мостов трактора или давление в шинах не соответствует нормам - в зависимости от характера неисправности.

Не действует звуковой сигнал

- цепь разомкнута предохранителем в следствии короткого замыкания - устранить неисправность и нажать кнопку предохранителя или заменить предохранитель.

- замыкание кнопки - разобрать кнопку и исправить.

- обрыв цепи - устранить обрыв.

Не действуют указатели поворотов

- замыкание на корпус провода или обмотки сигнала - заменить неисправный сигнал, заизолировать провод.

- неисправен переключатель - отрегулировать или заменить.

Не действует стоп-сигнал

- неисправен включатель или нарушен контакт в зажимах - зачистить контакты, неисправный переключатель заменить.
