Трансмиссия МТЗ-82 - сцепление и понижающий редуктор


Трансмиссия трактора МТЗ-82 служит для передачи крутящего момента от дизеля к ведущим колесам трактора, валам отбора мощности, а также для изменения по величине и направлению оборотов и передаваемого крутящего момента.

На тракторах МТЗ-82 применяется ступенчатая трансмиссия, которую составляют следующие основные механизмы: сцепление; коробка передач; задний ведущий мост с главной передачей, дифференциалом и конечными передачами.

В трансмиссию трактора МТЗ-82 входит также передний ведущий мост с главной передачей, самоблокирующимся дифференциалом и колесными редукторами, для привода которых дополнительно применяются раздаточная коробка и карданная передача.

Сцепление МТЗ-82 предназначено для передачи мощности от дизеля к трансмиссии, кратковременного отъединения дизеля от трансмиссии и последующего плавного их соединения при трогании трактора с места, переключении передач и торможении. Кроме того, сцепление предохраняет детали дизеля и трансмиссии от повреждений и поломок при резком увеличении частоты вращения дизеля или скорости движения трактора.

Вместе со сцеплением в одном корпусе смонтированы понижающий редуктор и редуктор заднего вала отбора мощности. На тракторе установлено фрикционное, сухое, однодисковое, постоянно замкнутое сцепление (рис. 27), управляемое педалью. Передача крутящего момента в таком сцеплении осуществляется за счет сил трения, возникающих при сжатии ведущих и ведомых дисков.

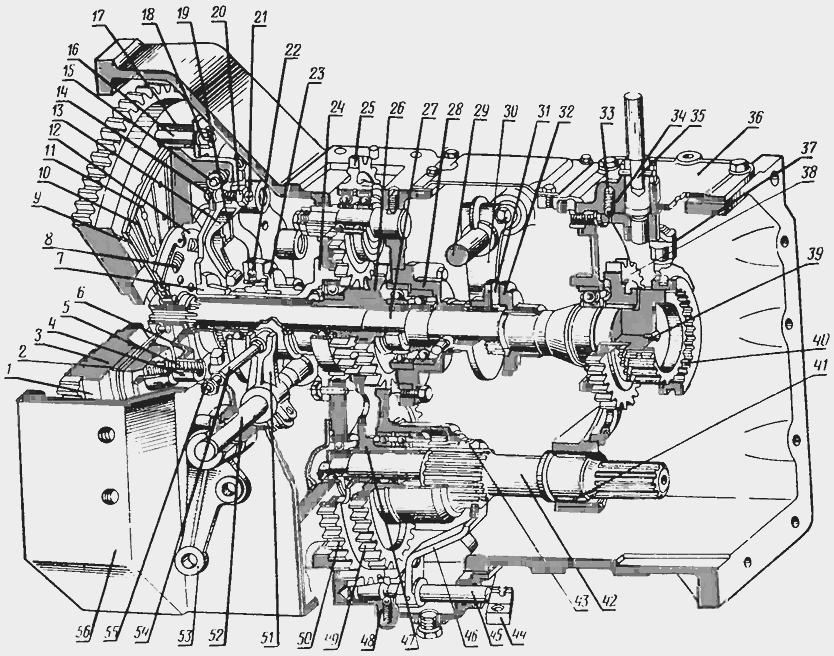

Рис. 27. Сцепление, понижающий редуктор и привод независимого ВОМ МТЗ-82

1 - маховик; 2 - ведомый диск; 3 - нажимной диск; 4 - стакан пружины; 5 - нажимная пружина; 6 - опорный диск; 7 - ступица ведомого диска; 8 - демпфер, 9 - поддерживающий диск; 10 - пластинчатая пружина; 11 - фрикционная накладка; 12 - ограничительный диск. 13 - отжимной рычаг; 14 - опорный штифт: 15 - ось; 16 - палец, 17 - втулка; 18 - гайка; 19 - пружина; 20 - контргайка; 21 - регулировочный винт: 22 - отжимной подшипник; 23 - отводка сцепления; 24- кронштейн отводки; 25 - промежуточная шестерня, 26 - ведущий вал привода ВОМ; 27 - вал силовой передачи; 28- кронштейн отводки тормозка; 29 - вал включения тормозка; 30 - вилки; 31 - отводка тормозка; 32- ведущий диск тормозка; 33- пружины фиксатора; 34 - шарик, 35 - рычаг
переключения понижающего редуктора; 36 - крышка люка; 37 - рычаг вилки; 38 - ведущая шестерня понижающего редуктора, 39 и 41 - игольчатые подшипники, 40- зубчатая муфта; 42 - ведомый вал привода ВОМ; 43 - соединительная муфта; 44 - поводок; 45 - валик переключения привода ВОМ; 46 - вилка; 47 - втулка; 48 - крышка; 49 - ведомая шестерня II ступени привода ВОМ; 50 - ведомая шестерня 1 ступени привода ВОМ, 51 - вилки; 52 - рычаг сцепления; 53 - вал, 54 - гибкий шланг; 55 - масленка; 56 - корпус сцепления.

Сцепление МТЗ-82 расположено в сухом отсеке корпуса 56, соединяющего двигатель и коробку передач. Ведущими частями сцепления служат маховик 1 двигателя, нажимной диск 3 и штампованный опорный диск 6.

Опорный диск соединен с маховиком при помощи пальцев 16, дистанционных втулок 17 и гаек 18. На чугунном нажимном диске сделаны три равномерно расположенных по окружности ушка, которые входят в прорези опорного диска. К ушкам присоединяются отжимные рычаги 13.

Между опорным и нажимным диском (корзиной) сцепления МТЗ-82 установлено двенадцать нажимных пружин 5. С одной стороны пружины упираются в стаканы 4, установленные в опорном диске, с другой - в литые гнезда нажимного диска.

Ведомый диск 2 состоит из ступицы 7, соединенного диска с прикрепленными к нему фрикционными накладками 11 и демпферного устройства. В соединительном диске выштампованы радиальные пазы (прорези), что уменьшает его жесткость и улучшает прилегание фрикционных накладок к
шлифованным поверхностям трения маховика и нажимного диска.

Фрикционные накладки изготовлены на основе асбеста, они снабжены вентиляционными канавками для улучшения отвода тепла и очистки поверхностей трения от продуктов износа. Накладку, сопрягаемую с маховиком, приклепывают непосредственно к соединительному диску.

К накладке, сопрягающейся с корзиной сцепления МТЗ-82, сначала приклепывают шесть пластинчатых пружин 10, а затем пружины стальными заклепками соединяют с диском. Такое соединение обладает осевой податливостью и обеспечивает более плавное мягкое включение сцепления.

При полностью включенном сцеплении пластинчатые пружины принимают плоскую форму, а в свободном состоянии толщина ведомого диска примерно на 1...1,5 мм больше, чем при включенном сцеплении.

Ведомый диск сцепления МТЗ-82 связан со ступицей 7 восемью резиновыми демпферами 8, установленными в гнезда-пазы ведомого диска и пазы ограничительных дисков, приклепанных к ступице.

Таким образом, ведомый диск сцепления соединен со своей ступицей, установленной на шлицах вала 27 силовой передачи, не жестко, а через гибкое демпферное устройство, что способствует мягкому включению сцепления и снижению динамических нагрузок в трансмиссии.

Сцепление трактора МТЗ-82 снабжено тормозком, обеспечивающим при выключении сцепления замедление вращения и остановку как вала 27 сцепления, так и связанного с ним первичного вала коробки передач, что способствует облегчению переключения передач и повышению срока службы шестерен.

Ведущий диск тормозка 32 с приклеенной фрикционной накладкой закреплен на валу 27 при помощи шпонки и стопорного кольца. Шлицевая ступица отводки тормозка 31 может перемещаться по шлицам неподвижного кронштейна отводки 28.

Вал сцепления тормозится при сжатии дисков тормозка. Сцепление выключается от нажатия отжимного подшипника 22 на концы рычагов 13, которые пальцами соединены с нажимным диском 3. Регулировочные винты, ввернутые в отжимные рычаги, под действием пружин постоянно прижимаются к опорным штифтам 14 диска.

При нажатии отжимного подшипника 22 рычаги, упираясь регулировочными винтами 21 в штифты опорного диска, поворачиваются и отводят нажимной диск от ведомого, выключая сцепление. В исходное положение корзина сцепления МТЗ-82 возвращается под действием пружин 5.

Отжимной подшипник с отводкой 23 может перемещаться вдоль кронштейна 24 отводки при поворачивании вилок 51 и вала выключения 53, который установлен во втулках, запрессованных в корпусе сцепления.

С правой стороны отверстие под вал 53 закрыто заглушкой, с левой - вал уплотняется войлочным кольцом. Вилки отводки и наружный рычаг 52 закреплены на валу 53 при помощи шпонок и клеммовых зажимов. От осевых перемещений вал удерживается вилками, охватывающими цапфы отводки.

Вал включения тормозка 29 установлен в отверстиях корпуса 56 над силовым валом. На валу 29 при помощи шпонок и клеммовых зажимов закреплены вилки 30, перемещающие отводку тормозка, и наружный рычаг 17 (рис. 28), связанный тягой 14 с рычагом 13 (см. рис. 27) выключения муфты.

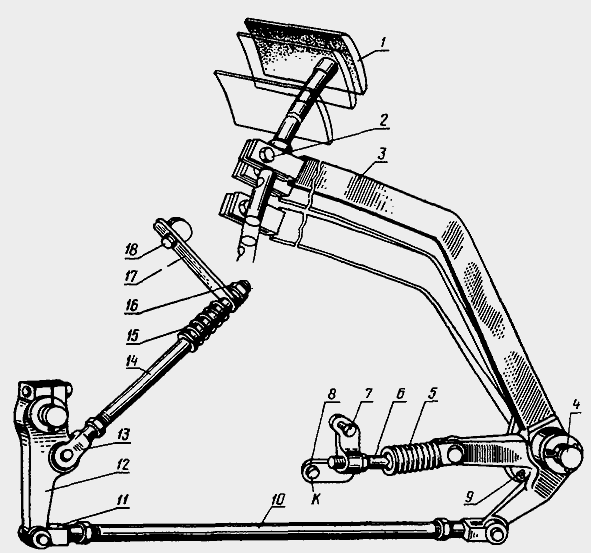

Рис. 28. Управление сцеплением трактора МТЗ-82

1 - педаль; 2, 7 и 18 - болты; 3 - рычаг педали; 4 - ось; 5 и 15 - пружины; 6 - упорный болт; 8- кронштейн; 9- масленка; 10 и 14 - тяги; 11 и 13 - вилки; 12 - рычаг; 16 - контргайка; 17 - рычаг.

Таким образом, управление сцеплением и тормозком МТЗ-82 сблокировано и осуществляется одной педалью 1 (см. рис. 28). На стержне педали выполнены две лунки для регулировки положения подушки педали относительно полиса кабины.

В исходном положении (сцепление включено) педаль удерживается пружиной 5 механического сервоустройства, при этом усилие пружины направлено по часовой стрелке относительно оси 4 педали. При нажатии на педаль пружина поворачивается относительно неподвижного упора 6 и сжимается, пока не дойдет до нейтральной линии.

Как только ось пружины окажется ниже оси 4 педали, пружина, разжимаясь, создает усилие, направленное против часовой стрелки относительно оси педали, чем облегчает выключение сцепления.

От рычага педали усилие передается через тягу 10 к рычагу 12 вала выключения, который связан подпружиненной телескопической тягой 14 с рычагом 17 тормозка. При передаче усилия пружина 15 тяги сжимается, способствуя плавности включения тормозка.

Техническое обслуживание сцепления трактора МТЗ-82 заключается в периодической смазке, проверке и подтяжке резьбовых соединений, проведении регулировок и устранении выявленных неисправностей.

Отжимной подшипник 22 смазывают солидолом через масленку 55 и гибкий шланг 54, ввернутый в цапфу отводки, откуда смазка поступает к подшипнику, а также по специальному отверстию к сопряжению отводки с кронштейном 24.

Когда не ставят гибкий шланг 54, то масленку вворачивают непосредственно в цапфу отводки. Для доступа к масленке отворачивают пробку на левой стенке корпуса сцепления и вставляют в это отверстие шприц. Периодичность смазки - через каждые 60 ч работы.

Свободный ход педали - основной показатель правильности регулировки сцепления тормозка. Свободный ход подушки педали должен составлять 40...45 мм, что соответствует зазору 3 мм между подшипником 22 отводки и отжимными рычагами. По мере износа фрикционных накладок ведомого диска свободный ход педали уменьшается (допустимо до 30 мм). Проверяют свободный ход через каждые 240 ч работы;

Поскольку управление сцеплением МТЗ-82 сблокировано с управлением тормозка, регулировка свободного хода педали и длины тяги 14 тормозка производится одновременно в такой последовательности:

- отъединить тягу 14 тормозка от рычага 12;

- освободить педаль от воздействия пружины 5, для чего завернуть упорный болт 6 в кронштейне 8 и отпустить болты 7, крепящие его к корпусу коробки передач, для возможности перемещения кронштейна;

- изменяя длину тяги 10, установить свободный ход подушки педали в пределах 40...45 мм;

- повернуть кронштейн 8 против часовой стрелки вокруг оси 4 до упора в болт 7 и снова закрепить кронштейн к корпусу коробки передач;

- выворачивая упорный болт 6 из кронштейна 8, вернуть педаль в исходное положение (до упора в полик кабины).

Для регулировки длины тяги 14 нужно рычаг 17 тормозка вместе с освобожденной от рычага 12 тягой повернуть против часовой стрелки до упора и в этом положении, изменяя длину тяги при помощи резьбовой муфты, соединить ее с рычагом 12. Замерив длину тяги, отъединить ее от рычага 12 и укоротить на 7 мм.

При правильной регулировке пружина 15 тяги при выключении сцепления трактора МТЗ-82 должна дополнительно сжиматься на 3...4 мм, имея в сжатом состоянии длину 35 мм.

Положение отжимных рычагов 13 (см. рис. 27) регулируют винтами 21 так, чтобы расстояние от места контакта рычагов с отжимным подшипником до торца ступицы опорного диска было 12 ±0,5 мм. Отклонение этого размера для отдельных рычагов не должно превышать 0,3 мм. Эта регулировка проводится при сборке, чтобы обеспечить полное выключение сцепления.

Включать сцепление нужно плавно, не задерживая педаль в промежуточном положении, выключать - быстро, выжимая педаль до отказа. Не рекомендуется долго держать сцепление выключенным, а также держать ногу на педали при движении трактора.

Привод заднего вала отбора мощности (ВОМ) МТЗ-82 - двухскоростной независимый. Он расположен в корпусе сцепления и рассчитан на передачу заднему ВОМ частоты вращения 545 и 1000 об/мин.

Ведущая часть привода представляет собой удлиненный полый вал 26 (рис. 27) с двухвенцовой шестерней, соединенный шлицами со ступицей опорного диска 6 сцепления, что обеспечивает вращение вала независимо от того, включено или выключено сцепление.

Задний ВОМ МТЗ-82 вращается на двух шариковых подшипниках, один из которых установлен в кронштейне отводки сцепления, второй - в кронштейне отводки тормозка.

Зубчатые венцы шестерен ведущего вала 26 постоянно зацеплены с двумя ведомыми шестернями 49 и 50, свободно установленными на ведомом валу 42. Шестерня 50 первой ступени может вращаться Относительно вала 42 на бронзовых втулках, а шестерня 49 второй ступени - на двух шариковых подшипниках, установленных на ступице шестерни 50 первой ступени.

Передача крутящего момента от ведомых шестерен к ведомому валу 42 осуществляется посредством соединительной зубчатой муфты 43, установленной на шлицах ведомого вала. Муфта 43 вводится в зацепление с одной из ведомых шестерен механизмом переключения привода ВОМ МТЗ-82, расположенного в нижней крышке корпуса сцепления. Валик 45 переключения с вилкой 46 перемещается поводком 44 при помощи гаечного ключа.

Чтобы включить первую ступень (540 об/мин), нужно зубчатую муфту 43 передвинуть вперед по ходу трактора. Если муфту передвинуть назад в крайнее положение, то включится вторая ступень (1000 об/мин).

Передней опорой ведомого вала 42 служит шариковый подшипник, задней - игольчатый подшипник 41. Передний подшипник удерживает вал от осевых перемещений.

Ведомый вал 42 через шлицевую втулку передает вращение внутреннему валу привода ВОМ, который проходит через сквозное отверстие промежуточного вала коробки передач и, в свою очередь, соединяется с ведущим валом заднего ВОМ МТЗ-82. От ведущего вала 26 привода ВОМ через промежуточную шестерню 25 осуществляется также привод насоса гидросистемы.

Понижающий редуктор МТЗ-82, предназначенный для получения дополнительного ряда скоростей, представляет собой две пары постоянно зацепляющихся между собой шестерен с передаточным числом 1,34. Расположен редуктор между сцеплением и коробкой передач.

На заднем шлицевом конце вала 27 (см. рис. 27) установлена на шлицах подвижно соединительная зубчатая муфта 40. Когда муфта 40 при помощи рычага 35 переключения входит наружным зубчатым венцом в зацепление с зубьями малого венца ведомой шестерни 4 (рис. 29), установленной на шлицах первичного вала коробки передач, вал 27 (см. рис. 27) сцепления и первичный вал коробки передач соединяются напрямую - редуктор отключен.

При перемещении вперед соединительная муфта 40, оставаясь соединенной с валом 27, входит в зацепление с зубьями малого венца ведущей шестерни 38 понижающего редуктора, установленной на игольчатом подшипнике на валу 27, и соединяет вал 27 с шестерней 38.

Вращение от вала сцепления и шестерни 38 передается на двухвенцовую промежуточную шестерню 47 (рис. 29) редуктора и далее на ведомую шестерню 4 первичного вала коробки передач. Понижающий редуктор МТЗ-82 включен, и на всех передачах при этом скорости уменьшаются в 1,34 раза, таким образом число передач удваивается.
