Детали и запасные части сцепления тракторов МТЗ-80, 82

Cцепление трактора МТЗ-80, МТЗ-82 предназначено для передачи крутящего момента от двигателя на последующие элементы трансмиссии, отключения двигателя от трансмиссии, а также плавного и безударного его включения.

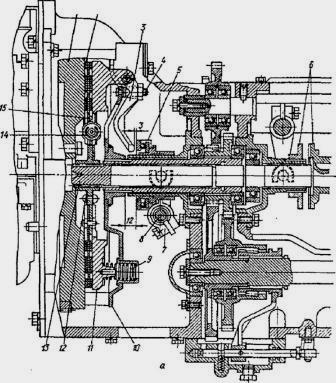

Рис. 1 - устройство сцепления МТЗ-80, МТЗ-82

1 - маховик; 2 ведомый диск; 3 - отжимной рычаг; 4 - регулировочный винт; 5 - отводка; 6 - тормозок; 7 - вилка выключения; 8 - вал вилки; 9 - нажимная пружина; 10 - опорный диск; 11 - нажимной диск; 12 -ступица ведомого диска; 13 - вал; 14 -демпферное соединение; 15 - соединительный диск;

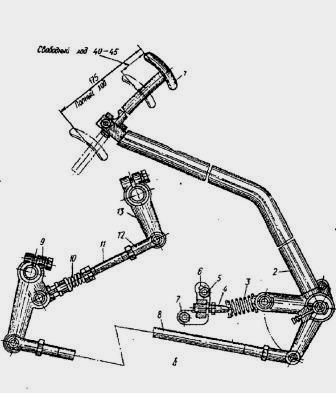

Рис. 2 - механизм управления МТЗ-80, МТЗ-82

1· педаль; 2 - рычаг педали; 3 - пружина сервоустройства; 4 - упорный болт; 5 - болт; 6 -кронштейн; 7 - ось кронштейна: 8 - тяга сцепления; 9 - рычаг; 10 - пружина; 11 - тяга тормозка: 12 - резьбовая муфта; 13 - рычаг тормозка

Главное сцепление тракторов МТЗ-80 и МТЗ-82 сухое однодисковое постоянно-замкнутое. Расположено в сухом отсеке корпуса, соединяющем двигатель трактора и коробку передач.

Ведущими частями сцепления служат маховик 1 (рис.1) двигателя, нажимной 11 и опорный 10 диски.

На чугунном нажимном диске есть три равномерно расположенные по окружности ушка, которые входят в прорези опорного диска.

К ушкам присоединены отжимные рычаги 3. Между опорным и нажимным дисками трактора МТЗ-80, МТЗ-82 установлены двенадцать нажимных пружин 9.

С одной стороны пружины упираются в стаканы, которые установлены в опорном диске, с другой - в литые гнезда нажимного диска.

Ведомый диск 2 состоит из ступицы 12, соединительного диска 15 с прикрепленными к нему фрикционными накладками и демпферного устройства 14.

В соединительном диске выштампованы радиальные пазы (прорези). Это уменьшает его жесткость и улучшает прилегание фрикционных накладок к шлифованным поверхностям трения маховика и нажимного диска.

Фрикционные накладки изготовлены из материала на основе асбеста, имеют вентиляционные канавки для улучшения отвода тепла и очистки поверхностей трения от продуктов износа. Накладки с двух сторон приклепывают к соединительному диску 15.

Со стороны нажимного диска между накладкой и соединительным диском устанавливают шесть пластинчатых пружин. Такая конструкция обеспечивает более мягкое включение сцепления.

При полностью включенном сцеплении пластинчатые пружины принимают плоскую форму, а в свободном состоянии толщина ведомого диска трактора МТЗ-82, МТЗ-80 примерно на 1-1,5 мм больше, чем при включенном сцеплении.

Ведомый диск трактора МТЗ-80/82 связан со ступицей 12 восемью резиновыми демпферами 14, установленными в гнезда-пазы ведомого диска и пазы ограничительных дисков, приклепанных к ступице.

Таким образом, ведомый диск соединен со ступицей, установленной на шлицах вала 13 сцепления не жестко, а через гибкое устройство, что способствует мягкому включению сцепления и снижению динамических нагрузок в трансмиссии.

Замедление вращения и остановка вала 13 и связанного с ним первичного вала коробки передач, при выключении сцепления МТЗ, обеспечивается тормозком.

Его ведущий диск с приклеенной фрикционной накладкой закреплен на валу 13 при помощи шпонки и стопорного кольца.

Шлицевая ступица отвод­ки тормозка может перемещаться по шлицам неподвижного кронштейна отводки. Вал сцепления трактора МТЗ-82, МТЗ-80 тормозится при сжатии дисков тормозка. Отжимной подшипник может перемещаться вдоль кронштейна отводки 5 при поворачивании вилки 7 и вала вилки 8.

Вал вилки поворачивается при помощи рычага 9, который тягой 8 связан с рычагом педали 2, и тягой 11 - с рычагом 13 включения тормозка.

К рычагу 2 крепится педаль 1. При нажатии на педаль, для выключения сцепления, усилие передается через тягу 8 и рычаг 9 на вал выключения сцепления и одновременно тягой 11 на рычаг 13 включения тормозка.

Вал выключения вилкой 7 перемещает отводку 5 (рис. 1), которая через рычаги 3 отводит нажимной диск 11 и сжимает пружины 9, освобождая ведомый диск 2.

Когда педаль отпускают, нажимной диск под действием пружин 9 возвращается в исходное положение, что приводит к включению сцепления.

Усилитель привода сцепления (сервомеханизм трактора МТЗ-80/82) служит для уменьшения мускульной силы человека, прилагаемой к органам управления.

Механический усилитель привода сцепления тракторов МТЗ-80/82 имеет пружину 3 (рис. 2), которая соединена с одной стороны с неподвижным кронштейном 6 посредством регулировочного винта 4, а с другой стороны - с трехплечевым рычагом 2.

Нижнее плечо рычага 2 тягой 8 связано с рычагом 9 валика вилки отводки. Когда сцепление включено, геометрическая ось пружины 3 проходит выше продольной оси вращения трехплечего рычага 2 и пружина удерживает педаль 1 в неподвижном состоянии.

Как только к педали 1 будет приложено усилие и трехплечий рычаг 2 повернется вокруг своей оси, ось пружины 3 станет ниже оси вращения рычага 2, и при этом пружина создаст на трехплечевом рычаге поворачивающий момент, который облегчит выключение сцепления трактора МТЗ-80, МТЗ-82 и удерживание педали в выключенном положении.

Когда сцепление включено, геометрическая ось пружины 3 проходит выше продольной оси вращения трехплечего рычага 2 и пружина удерживает педаль 1 в неподвижном состоянии.

Как только к педали 1 будет приложено усилие и трехплечий рычаг 2 повернется вокруг своей оси, ось пружины 3 станет ниже оси вращения рычага 2, и при этом пружина создаст на трехплечем рычаге поворачивающий момент, который облегчит выключение сцепления и удерживание педали в выключенном положении.
