Управление гидравлическими узлами МТЗ-80/82

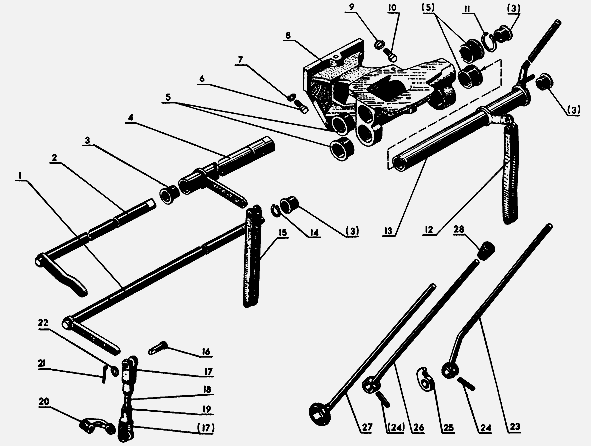

70-4607040 Кронштейн в сборе
1 70-4607220 Вал
2 70-4607250 Вал
3 50-4607078-А Втулка
4 70-4607240 Вал
5 50-4607079-А1 Втулка
6 Болт М10-6gх30.88.35.019 ГОСТ 7795-70
7 Шайба 10ОТ ОСТ 37.001.115-75
8 70-4607017 Кронштейн
9 Шайба 12ОТ ОСТ 37.001.115-75
10 Болт М12-6gх35.88.35.019 ГОСТ 7796-70
11 Кольцо 2Б32 ГОСТ 13940-68
12 70-4607108 Тяга
13 70-4607230 Вал
14 Кольцо 2Б18 ГОСТ 13940-68
15 70-4607087 Тяга
16 А61-030-А1 Палец
17 А20-213-А Вилка
18 50-4607087 Тяга
19 Гайка М8.6Н.6.09 ГОСТ 5915-70
20 50-4607086-А Рычаг
21 Шплинт 3,2х18-001 ГОСТ 397-66
22 70-4607144 Шайба
23 70-4607074 Рычаг
24 Штифт 8х30.65Г ГОСТ 14229-69
25 70-4607117 Пластина
26 70-4607076 Рычаг
27 70-4607077 Рычаг
28 А61.01.014 Рукоятка
70-4607040, 70-4607220, 70-4607250, 50-4607078-А, 70-4607240,
50-4607079-А1, 70-4607017, 70-4607108, 70-4607230, 70-4607087,
А61-030-А1, А20-213-А, 50-4607087, 50-4607086-А, 70-4607144,
70-4607074, 70-4607117, 70-4607076, 70-4607077, А61.01.014

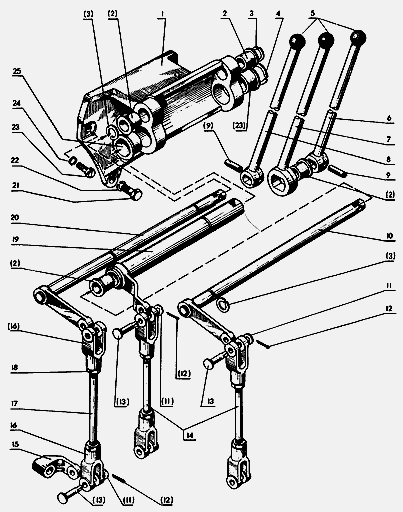

80-4607040 Кронштейн в сборе
80-4607260 Тяга 80-4607087 с вилкой и гайкой в сборе, L=198 мм
80-4607260-01 Тяга 80-4607087-01 с валом, осью и болтом в сборе,
L=237 мм
1 80-4607017 Кронштейн
2 50-4607078-А Втулка
3 Кольцо 2Б18 ГОСТ 13940-68
4 Кольцо 2Б32 ГОСТ 13940-68
5 А61.01.014 Рукоятка
6 85-4607041 Рычаг
7 85-4607042 Рычаг
8 85-4607041-01 Рычаг
9 Штифт 8х30.65Г ГОСТ 14229-66
10 80-4607220 Вал
11 70-4607144 Шайба
12 Шплинт 3,2х18-001 ГОСТ 397-66
13 А61-030-А1 Палец
14 80-4607087 Тяга
15 80-4607086 Рычаг
16 А20-213А Вилка
17 80-4607087-01 Тяга
18 Гайка М8-6Н.6.019 ГОСТ 5915-70
19 80-4607230 Вал
20 80-4607250 Вал
21 Болт М12-6gх35.88.35.019
22 Шайба 12ОТ ГОСТ 6402-70
23 Болт М10-6gх30.88.35.019 ГОСТ 7796-70
24 Шайба 10ОТ ОСТ 37.001.115-75
25 50-4607079-А1 Втулка
80-4607040, 80-4607260, 80-4607260-01, 80-4607017, 50-4607078-А,
85-4607041, 85-4607042, 85-4607041-01, 80-4607220, 70-4607144,
А61-030-А1, 80-4607087, 80-4607086, А20-213А, 80-4607087-01,
80-4607230, 80-4607250, 50-4607079-А1
