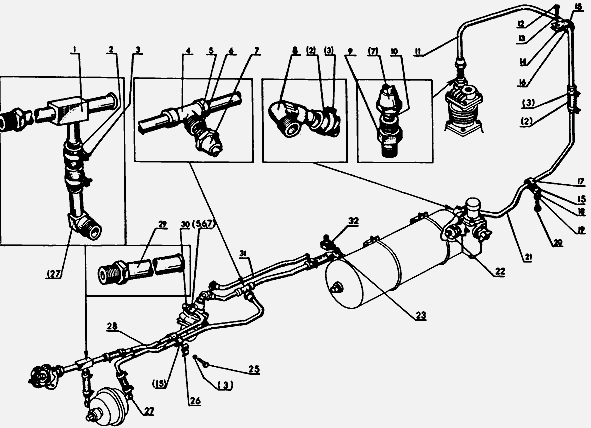

Трубопроводы и арматура тормозного пневмопривода МТЗ-80/82
Болт М8-6gх20.88.35.019 ГОСТ 7796-70
70-6804011 Держатель
70-3506005-А Пневмопривод
70-3506120 Трубопровод 70-3506121 с муфтой конусной и гайкой
накидной в сборе
70-3506450 Трубопровод 70-3506450 с кольцом, муфтой и гайкой
накидной в сборе
70-3506455 Трубопровод 70-3506454 с гайкой накидной, кольцом и
муфтой в сборе
70-3506470 Трубопровод 70-3506471 с кольцом и муфтой в сборе
70-3506480 Трубопровод 70-3506481 с кольцом, муфтой и гайкой
накидной в сборе
1 70-3521030 Тройник (для спецкомплектаций)
2 70-1405013 Шланг
3 ХС-21 Хомут
4 70-3506450 Трубопровод (для спецкомплектаций)
5 Кольцо 014-017-19-2-4 ГОСТ 9833-73/18829-73
6 70-3506028 Муфта
7 70-3506023 Гайка накидная
8 70-3513015 Угольник
9 70-3506022 Штуцер
10 70-3506024 Муфта конусная 14
11 70-3506121 Трубопровод
12 Болт М8-6gх20.88.35.019 ГОСТ 7796-70
13 Шайба 8Т ОСТ 37.001.115-75
14 70-3506101 Пластина
15 70-3506027 Втулка
16 70-6804011 Держатель
17 70-1115012-03 Хомутик
18 Шайба 10.01.019 ГОСТ 11371-79
19 Шайба 8ОТ ОСТ 37.001.115-75
20 Болт М8-6gх20.88.35.019 ГОСТ 7796-70
21 70-3506441 Трубопровод
22 Гайка М22х1,5-6.019 ГОСТ 15522-70
23 70-3513015-01 Угольник
24 70-3506481 Трубопровод (для спецкомплектаций)
25 Болт М8-6gх35.88.35.019 ГОСТ 7796-70 (для спецкоиплектаций)
26 70-3407146 Планка (для спецкомплектаций)
27 70-3506095 Угольник (для спецкомплектаций)
28 70-3506471 Трубопровод
29 70-3521035 Штуцер
30 70-3506033 Угольник
31 70-3506454 Трубопровод
32 70-3513040 Угольник (для специальных комплектаций)
