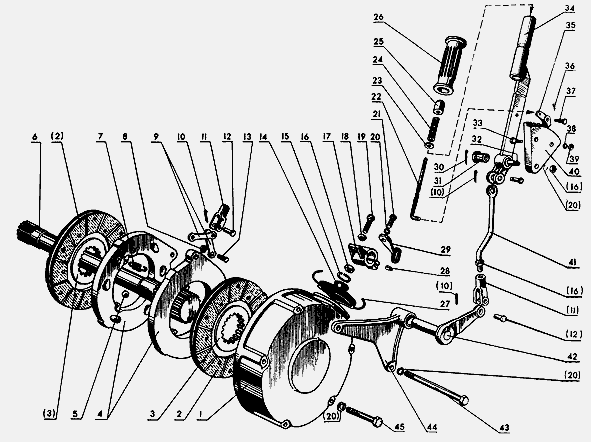

Стояночный тормоз МТЗ-80/82
50-3502040-А Диск 50-3502050 с накладкой в сборе
50-3502030-А Диски в сборе
50-3502010 Тормоз в сборе
1 50-3502035 Кожух
2 А59.01.201 Накладка
3 50-3502050 Диск
4 50-3502036-Б Диск нажимной
5 Шарик 22,225-100
6 70-3504055 Вал
7 77.38.163 Пружина
8 Гайка М8.6Н.6.019 ГОСТ 5915-70
9 50-3502196 Тяга
10 Шплинт 3,2х18-001 ГОСТ 397-66
11 50-3502203 Вилка
12 Палец 12х32 ОСТ 37.001.163-75
13 50-3502198 Палец
14 50-3502202 Чехол
15 36-1702358 Кольцо
16 Гайка М12х1,25.6Н.6.019 ГОСТ 5916-70
17 50-3503017 Рычаг
18 70-3503018 Шайба
19 70-3503019 Болт
20 Шайба 12ОТ 65Г 06 ГОСТ 6402-70
21 Болт М12-6gх40.88.35.019 7796-70
22 70-3507022 Тяга
23 Шайба 5.01.019 ГОСТ 6958-68
24 55-17-27 Пружина
25 А13.19.002 Кнопка
26 70-3507035 Рукоятка
27 Проволока 1,6х300 ГОСТ 3482-74
28 Шпонка 6х11 ГОСТ 8785-68
29 70-3514107 Рычаг
30 70-4605308-Б Втулка
31 Шплинт 4,0х22-001 ГОСТ 397-66
32 70-3507132-Б Ось
33 Болт М10-6gх30.88.35.019 ГОСТ 7796-70
34 70-3507030 Рычаг
35 50-1606026 Защелка
36 Шплинт 2х12-001 ГОСТ 397-68
37 70-3507024 Ось
38 Шайба 10ОТ 65Г 06 ГОСТ 6402-70
39 Гайка М10.6Н.6.019 ГОСТ 5915-70
40 70-3507021-Б Сектор
41 70-3507041 Тяга
42 70-3507060 Валик
43 Болт М12-6gх200.88.35.019 ГОСТ 7796-70
44 70-3507070 Кронштейн
45 Болт М2-6gх180.35.019 ГОСТ 7796-70
50-3502040-А, 50-3502030-А, 50-3502010, 50-3502035, А59.01.201,
50-3502050, 50-3502036-Б, 70-3504055, 77.38.163, 50-3502196,
50-3502203, 50-3502198, 50-3502202, 36-1702358, 50-3503017,
70-3503018, 70-3503019, 70-3507022, 55-17-27, А13.19.002,
70-3507035, 70-3514107, 70-4605308-Б, 70-3507132-Б, 70-3507030,
50-1606026, 70-3507024, 70-3507021-Б, 70-3507041, 70-3507060,
70-3507070

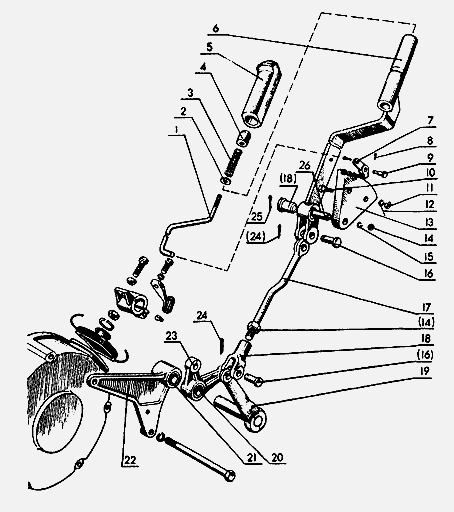

Управление стояночным тормозом
трактора МТЗ-80/82
70-3507150 Кронштейн с валиком и втулками в сборе
70-3502070 Кронштейн со втулкой 36-3502037-А в сборе
70-3507130-01 Рычаг (только для тракторов МТЗ-82/82Л)
70-3507120-01 Рычаг (только для тракторов МТЗ-82/82Л) в сборе
80-4216050 Рычаг 80-4216057со втулкой в сборе
70-3507120 Рычаг в сборе
70-3507140 Тяга в сборе
1 70-3507122 Тяга
2 Шайба 5.01.019 ГОСТ 11371-78
3 55-17-27 Пружина
4 А13.19.002 Кнопка
5 А13.19.001 Рукоятка
6 70-3507130 Рычаг
7 50-1606026 Защелка
8 Шплинт 2х12-001 ГОСТ 397-68
9 70-3507024 Ось
10 Болт М10-6gх30.88.35.019 ГОСТ 7796-70
11 Гайка М10.6Н.6.019 ГОСТ 5915-70
12 Шайба 10ОТ 65Г 06 ГОСТ 6402-70
13 70-3507021-Б Сектор
14 Гайка М12х1,25-6Н.6.019 ГОСТ 7796-70
15 Шайба 12ОТ 65Г 06 ГОСТ 6402-70
16 Палец 12х32.019 ОН-025
17 70-3507141 Тяга
18 50-3502203 Вилка
19 70-3507060 Валик
20 70-4605308Б Втулка
21 36-3502037-А Втулка
22 70-3507071 Кронштейн
23 80-4216057 Рычаг
24 Шплинт 3,2х18.019 ГОСТ 397-68
25 Шплинт 4,0х22.019 ГОСТ 397-68
26 70-3507132Б Ось
70-3507150, 70-3502070, 70-3507130-01, 70-3507120-01, 80-4216050,
70-3507120, 70-3507140, 70-3507122, 55-17-27, А13.19.002,
А13.19.001, 70-3507130, 50-1606026, 70-3507024, 70-3507021-Б,
70-3507141, 50-3502203, 70-3507060, 70-4605308Б, 36-3502037-А,
70-3507071, 80-4216057, 70-3507132Б
