Стартер 24.3708 трактора МТЗ-80/82

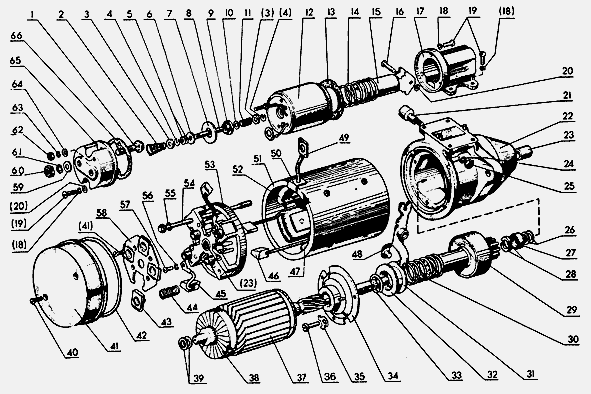

Компоненты стартера 24.3708 трактора МТЗ-80/82

24.3708180 Вывод в сборе

 СТ21 2-3708800 Реле стартера

 24.3708000 Стартер

1 СТ21 2-3708892 Болт контактный

2 СТ222-3708867 Пружина

3 СТ222-3708869 Шайба специальная

4 СТ222-3708868 Скоба

5 НО-3002 Шайба (к-во деталей от 1 до 4)

6 ВК1 4-3708067 Шайба изоляционная

7 СТ212. 3708771 Диск контактный

8 СТ222-3708861 Плунжер

9 ВК1 4-3708066 Втулка

10 ХЗ-19-40Д Шайба

11 РС14-3708007 Пружина

12 СТ21 2-3708830 Ярмо

13 СТ212А-3708048 Прокладка

14 СТ21 2-3708804 Пружина

15 СТ21 2-3708810 Якорь

16 СТ21 2-3708813 Штифт

17 СТ212А-3708061 Фланец

18 Х-1482 Шайба

19 МХ-0840 Винт

20 МХ-0276 Шайба

21 СТ212А-3708014 Ось рычага

22 СТ212А-3708400 Крышка

23 ФР7.684.362 Вкладыш

24 Х-4069 Шайба

25 8Х-1537М Гайка

26 СТ21 2-3708011 Шайба

27 СТ212А-3708006 Обойма

28 СТ-212А-3708004 Полукольцо упорное

29 24.3708600 Привод

30 СТ212-3708615-В Пружина

31 СТ212-3708606-А Втулка отводки (задняя)

32 СТ21 2-3708605 Втулка отводки (передняя)

33 СТ212А-3708604 Кольцо

34 СТ21 2-3708050 Подшипник

35 Х-1482 Шайба

36 24.3708052 Болт специальный

37 24.3708200 Якорь

38 24.3708220 Коллектор

39 НО-1001 Шайба

40 8Х-1580 Винт

41 24-3708071-А Кожух

42 СТ222-3708042 Кольцо уплотнительное

43 24.3708002 Изолятор пружины

44 24.3708001 Пружина

45 ИЛЕА6582.31.136 Щетка неизолированная

46 24.3708025 Щетка изолированная

47 24.3708115 Катушки

48 СТ212А-3708020 Рычаг отводки

49 24.3708181 Наконечник

50 24.3708182 Втулка изоляционная

51 24.3708100 Корпус

52 24.3708135 Катушки

53 24.3708300-А Крышка

54 СТ50-3708080-А-1 1 Болт стяжной

55 МХ-0246 Шайба

56 М11-41081 Шайба

57 Х-4237 Винт

58 24.3708003-А Траверса

59 МХ-0113 Шайба

60 НО-3202 Гайка

61 МХ-0142 Шайба

62 М11-90118-01 Гайка

63 Х-4001 Шайба

64 Х-4034 Шайба

65 СТ21 2-3708891 Крышка

66 СТ212-3708809 Прокладка

24.3708180, СТ21 2-3708800, 24.3708000, СТ21 2-3708892, СТ222-3708867, СТ222-3708869, СТ222-3708868, СТ-212. 3708771, СТ222-3708861, ВК1 4-3708066, РС14-3708007, СТ21 2-3708830, СТ212А-3708048, СТ21 2-3708804, СТ21 2-3708810, СТ21 2-3708813, СТ212А-3708061, СТ212А-3708014, СТ212А-3708400, СТ21 2-3708011, СТ212А-3708006, СТ212А-3708004, 24.3708600, СТ212-3708615-В, СТ-212-3708606-А, СТ21 2-3708605, СТ212А-3708604, СТ21 2-3708050, 24.3708052, 24.3708200, 24.3708220, 24-3708071-А, СТ222-3708042, 24.3708002, 24.3708001, 24.3708025, 24.3708115, СТ212А-3708020, 24.3708181, 24.3708182, 24.3708100, 24.3708135, 24.3708300-А, 24.3708003-А, СТ21 2-3708891, СТ212-3708809

Стартер 24.3708 (СТ212-А) дизеля Д-240/243 трактора МТЗ-80, МТЗ-82 объединяет электродвигатель, механизм привода и электромагнитное тяговое реле. Включается стартер выключателем ВК316-Б, расположенным на щитке приборов.

Электродвигатель стартера 24.3708 (СТ-212-А) дизеля Д-240/243 трактора МТЗ-80, МТЗ-82 - четырехполюсный, постоянного тока, последовательного возбуждения, мощностью 3,5 кВт (4,8 л.с.).

В корпусе 1 расположены четыре стальных полюса с катушками возбуждения. Якорь стартера состоит из вала, напрессованного на него пакета железа, обмотки, уложенной в пазы пакета, и коллектора, который собран из медных, изолированных друг от друга пластин.

Вал якоря вращается в трех подшипниках скольжения, запрессованных в крышки и в промежуточную опору. Подшипники представляют собой металлокерамические вкладыши, пропитанные маслом.

В крышке 8 со стороны коллектора с внутренней стороны прикреплены четыре щеткодержателя. Щетки прижаты к коллектору пружинами. Щеточно-коллекторный узел предохранен от загрязнения защитным кожухом.

Электродвигатель получает питание от аккумуляторной батареи. Когда ток проходит по обмоткам якоря и возбуждения, образуются магнитные поля, в результате взаимодействия которых якорь начинает вращаться, создавая крутящий момент.

Привод стартера 24.3708 (СТ212-А) дизеля Д-240/243 трактора МТЗ-80, МТЗ-82 передает крутящий момент вала стартера на коленчатый вал дизеля через шестерню привода и зубчатый венец маховика.

Привод установлен на валу якоря и состоит из шестерни, роликовой муфты свободного хода с направляющей втулкой, буферной пружины и втулки отводки.

Техническое обслуживание стартера 24.3708 (СТ212-А) дизеля Д-240/243 трактора МТЗ-80, МТЗ-82 предполагает поддержание общей его чистоты, проверку надежности крепления, состояния клемм и т. п.

Стартер 24.3708 (СТ212-А) дизеля Д-240/243 трактора МТЗ-80, МТЗ-82 потребляет большой ток, поэтому даже незначительные переходные сопротивления в его цепи приводят к несущественному падению напряжения и заметному снижению мощности.

Через 3000 ч работы трактора следует осмотреть стартер. Для этого стартер демонтируют с дизеля и очищают снаружи от пыли и грязи.

Затем снимают защитный кожух и проверяют состояние щеточно-коллекторной сборочной единицы. Если обнаружено загрязнение или незначительное подгорание коллектора, его нужно протереть чистой ветошью, смоченной в бензине. Если подгорание невозможно удалить, следует эти места зачистить стеклянной шкуркой.

Щетки должны свободно перемещаться в щеткодержателях и прилегать своей плоскостью к коллектору. Сила давления пружин на щетки должна в момент отрыва пружины от тела щетки составлять 7,5...10 Н (0,75...1,0 кгс).

После этого снимают крышку с тягового реле и проверяют состояние контактов. Если контакты подгорели, их следует зачистить бархатным напильником и протереть ветошью, смоченной в бензине.
