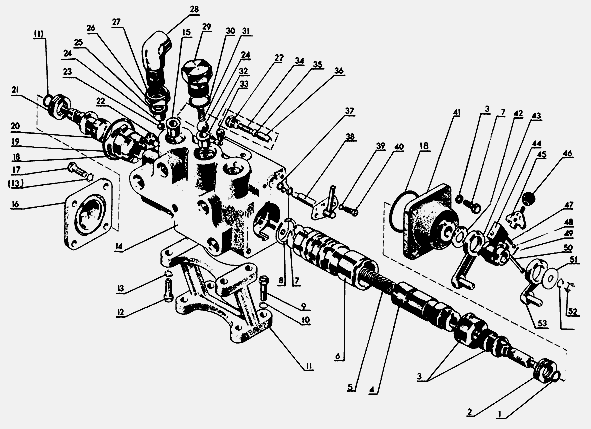

Силовой регулятор МТЗ-80/82



 Р50-4614020-Б Регулятор

1 011-015-25-1-4 Кольцо

2 Подшипник 8103 ГОСТ 7872-89

3 Р50-4614040-Б Винт золотника

4 Р50-4614013-Б3 Золотник

5 Р50-4614014 Пружина

6 Р60-4614012-Б Гильза

7 Р50-4614017 Шайба

8 Кольцо Б36 ГОСТ 13943-68

9 Болт М12-6gх30.88.35.019 ГОСТ 7796-70

10 Шайба 12 65Г 06 ОСТ 37.001.115-74

11 70-4614032-А Кронштейн

12 Болт М10-6gх25.88.35.019 ГОСТ 7796-70

13 Шайба 10 65Г 06 ОСТ 37.001.115-74

14 Р50-4614011-Б Корпус

15 Р50-4614021-Б Седло

16 Р50-4614015-А Крышка

17 Болт М10-6gх20.88.35.019 ГОСТ 7796-70

18 054-060-36-0-4 Кольцо

19 Р50-4614061 Кольцо 1Б38 ГОСТ 13941-68

20 Р50-4614030-Б Винт гильзы

21 Р50-4614074 Втулка

22 Пробка КГ-1/4" ОСТ 23.1.117-83

23 Шарик Б 10-60 ГОСТ 3722-81

24 Шарик Б 14.288-60 ГОСТ 3722-81

25 018-022-25-2-3 Кольцо

26 Р50-4614059 Пружина

27 40-3405062 Гайка

28 Р50-4614029-А Штуцер

29 Р50-4614019-Б Корпус клапана

30 022-027-30-2-3 Кольцо

31 А61-072 Пружина

32 Р50-4614018 Седло

33 Пробка КГ-1/8" ОСТ 23.1.117-83

34 12-52-78 Пружина

35 Шарик Б 7,938-100 ГОСТ 3722-81

36 Р50-4614042 Седло

37 011-016-30-1-4 Кольцо

38 Р50-4614120 Кран

39 Шайба 8Т 65Г 06 ГОСТ 6402-70

40 Болт М8-6gх14.88.35.019 ГОСТ 7796-70

41 Р50-4614016 Крышка

42 Р50-4614052 Шайба

43 Р50-4614080-А Рычаг

44 Р50-4614048-Б1 Муфта

45 Р50-4614049-Б Фиксатор

46 Р50-4614054 Ручка

47 Р50-4614072 Пружина

48 Шарик Б5, 556-60 ГОСТ 3722-81

49 Шплинт 2х12-001 ГОСТ 397-79

50 Р50-4614051 Ось

51 Р50-4614053 Шайба

52 Гайка М10.6Н.5.016 ГОСТ 5915-70

53 Р50-4614090 Рычаг

Р50-4614020-Б, Р50-4614040-Б, Р50-4614013-Б3, Р50-4614014, Р60-4614012-Б, Р50-4614017, 70-4614032-А, Р50-4614011-Б, Р50-4614021-Б, Р50-4614015-А, Р50-4614030-Б, Р50-4614074, Р50-4614059, 40-3405062, Р50-4614029-А, Р50-4614019-Б, Р50-4614016, Р50-4614052, Р50-4614080-А, Р50-4614048-Б1, Р50-4614049-Б, Р50-4614054, Р50-4614072, Р50-4614051, Р50-4614053, Р50-4614090

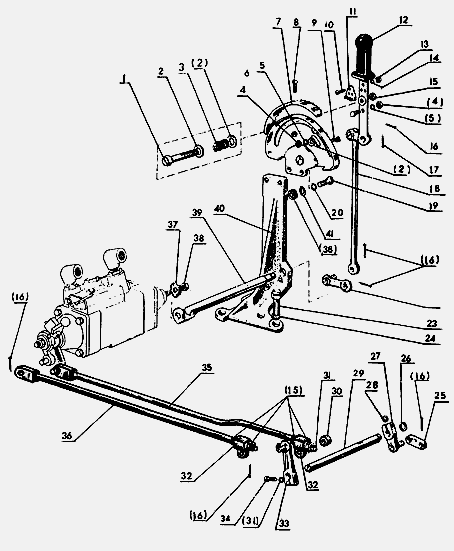

Управление силовым регулятором трактора МТЗ-80/82



 70-4616120-А Тяга в сборе

70-4616130-Б Тяга в сборе

 70-4616010 Управление регулятором

1 Болт М8-6gх35.88.35.019 ГОСТ 7796-70

2 Шайба 8.01.016 ГОСТ 11371-78

3 А61-072 Пружина

4 Гайка М6.6Н.6.019 ГОСТ 5915-70

5 Шайба 6 65Г 06 ОСТ 37.001.115-75

6 Гайка М5.6Н.019 ГОСТ 5927-70

7 70-4616031 Сектор зубчатый

8 Винт М5-6gх12.88.35.019 ГОСТ 17473-80

9 Р50-4616019 Болт

10 Винт М4-6gх12.88.35 ГОСТ 17473-80

11 70-4616037 Пластина

12 70-4616070 Рукоятка

13 Гайка М4.6Н.6.019 ГОСТ 5915-70

14 Шайба 4Т 65Г 06 ОСТ 37.001.115-75

15 Гайка М8.6Н.6.019 ГОСТ 5915-70

16 Шплинт 3,2х18-001 ГОСТ 397-66

17 Шплинт 4х25-001 ГОСТ 397-79

18 70-4616026 Тяга

19 Болт М10-6gх35.88.35.019 ГОСТ 7796-70

20 Шайба 10 65Г 06 ОСТ 37.001.115-74

21 70-4616030-А Сектор

22 Р50-4616040-Б Рычаг

23 Болт М12-6gх35.88.35.019 ГОСТ 7796-70

24 Шайба 12 65Г 06 ОСТ 37.001.115-74

25 Р50-4616054 Пластина

26 Кольцо Б15 ГОСТ 13942-68

27 Р50-4616130-Б Рычаг

28 Р50-4616053 Шпонка

29 70-4616051 Валик

30 70-1310042 Шайба

31 Шайба 10 б5Г 06 ОСТ 37.001.115-74

32 80-4616051 Ползун

33 70-4616110 Рычаг

34 Болт М8-6gх25.88.35.019 ГОСТ 7796-70

35 70-4610150 Тяга

36 70-4616140 Тяга

37 70-4616039 Шайба

38 Гайка М10.6Н.6.019 ГОСТ 5927-70

39 70-4616060-Б Валик

40 70-4616015 Кронштейн

41 Шайба 10 01.016 ГОСТ 11371-78

70-4616120-А, 70-4616130-Б, 70-4616010, 70-4616031, 70-4616037, 70-4616070, 70-4616026, 70-4616030-А, Р50-4616040-Б, Р50-4616054, Р50-4616130-Б, Р50-4616053, 70-4616051, 70-1310042, 80-4616051, 70-4616110, 70-4610150, 70-4616140, 70-4616039, 70-4616060-Б, 70-4616015

Силовой (позиционный) регулятор трактора МТЗ-80, МТЗ-82 установлен на кронштейне цилиндра. Металлическими трубопроводами он соединен с нагнетательной магистралью насоса (параллельно с распределителем), с полостями опускания и подъема золотника основного цилиндра, со сливом через сливной трубопровод ГСВ и с каналом управления Г распределителя. Рукавами высокого давления через запорные устройства он соединен с цилиндром.

В корпусе силового (позиционного) регулятора трактора МТЗ-80, МТЗ-82 расположена подвижная гильза, а концентрично ей - золотник. Пружина отжимает золотник и гильзу в противоположные стороны к соответствующим гайкам. Положение гильзы в корпусе определяется рукояткой.

При ее перемещении по сектору через систему рычагов и вал движение передается винту, который, вращаясь, воздействует на поступательно движущуюся в пазах корпуса гайку. Гайка перемещает гильзу, сжимая пружину.

Золотник силового (позиционного) регулятора трактора МТЗ-80, МТЗ-82 управляется (перемещается в гильзе) от сигналов силового или позиционного датчика через тяги , рычаги, винт и гайку. Рычаги свободно сидят на муфте, соединенной посредством лыски с винтом, а также с переключателем видов регулирования.

При установке переключателя в левое (по ходу трактора) или правое положение выступ на нем входит в паз на рычаге силовой или рычаге позиционной тяг, соединяя винт с силовым или позиционным датчиком.

В среднем (нейтральном) положении переключатель не соединяет датчики с винтом. Оба винта опираются на упорные подшипники.

В корпусе силового (позиционного) регулятора трактора МТЗ-80, МТЗ-82 также расположены клапаны: обратный, предохраняющий от перетечки масла из цилиндра в нагнетательную магистраль насоса; запорный, исключающий просачивание масла через зазоры в парах корпус - гильза - золотник.

Регулирующий кран, управляемый ручкой, вместе с клапаном, расположенным в крышке, служит для изменения величины потока масла, подаваемого в регулятор при использовании силового или позиционного регулирования.

Датчик силового регулирования трактора МТЗ-80, МТЗ-82 размещен в кронштейне поворотного вала механизма навески. Усилие, возникающее при работе с навесной машиной в центральной тяге, передается серьге, которая поворачивается вокруг пальца.

Усилие сжатия воспринимается пластинчатой пружиной, усилие растяжения - четырьмя цилиндрическими пружинами, находящимися в расточке кронштейна и опирающимися с одной стороны на кронштейн, с другой - на бурт болта.

Болт через гайку связан с серьгой. Деформация пружин поводком, приваренным к серьге, передается на промежуточный валик и далее тягой золотнику регулятора.

Датчик позиционного регулирования трактора МТЗ-80, МТЗ-82- поворотный рычаг цилиндра, при перемещении которого передается сигнал через тягу на золотник.

При управлении гидросистемой с помощью регулятора рукоятки распределителя устанавливаются в положение «нейтральное», а гидроувеличителя - в положение «заперто» или «ГСВ выключен».
