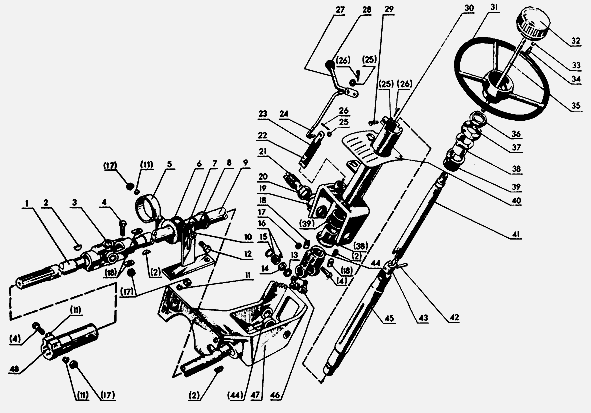

Колесо рулевого управления МТЗ-80/82



 70-3401050-Б Вал со штифтом и хвостиком в сборе

 80-3401100 Корпус с хомутом, амортизатором и втулкой в сборе

 80-3401005 Привод

 80-3401010 Привод рулевого механизма в сборе

 70-3401085 Рычаг с тягой, шайбой и шплинтом в сборе

 70-3401080-В Труба с фиксатором и пружиной в сборе

1 - 80-3401072 Вал

2 - Шпонка сегментная 5х10 ГОСТ 8795-68

3 - 50-3401060 Кардан

4 - Болт М10-6gх40.88.35.019 ГОСТ 7796-70

5 - 80-3401103 Хомут

6 - 80-3401104 Амортизатор

7 - 80-3401105 Стойка

8 - 80-3401106 Втулка

9 - 80-3401052-Б Вал

10 - Шайба 10.01.019 ГОСТ 11371-78

11 - Шайба 10ОТ 65Г 06 ГОСТ 6402-70

12 - Болт М10-6gх30.88.35.019 ГОСТ 7796-70

13 - 50-3401063 Обойма

14 - 50-3401064 Сальник

15 - Кольцо Б19 ГОСТ 13943-68

16 - 904700УС17 Подшипник

17 - Гайка М10-6Н.6.019 ГОСТ 5915-70

18 - 80-3401013 Шайба

19 - 70-3401028 Шайба

20 - Гайка М27х2-6Н.6.019 ГОСТ 2526-70

21 - 70-3401089 Винт

22 - 70-3401088-Б Фиксатор

23 - 70-3401087 Пружина 392 ГОСТ 13771-68

24 - 70-3401084 Тяга

25 - Шайба 6.01.019 ГОСТ 11371-78

26 - Шплинт 1,6х12.007 ГОСТ 397-66

27 - 70-3401083 Рычаг

28 - 70-3401093 Наконечник рычага

29 - Палец 6х18 ОСТ 37.001.163-75

30 - 70-3401020 Труба

31 - 66-3402015-02 Колесо рулевое

32 - 70-3401035 Головка

33 - Шайба 6ОТ 65Г 06 ГОСТ 6402-70

34 - Болт М6-6gх12.88.35.019 ГОСТ 7796-70

35 - 70-3401140 Пластина

36 - 70-3401079 Контргайка

37 - 70-3401078 Гайка

38 - 70-3401076 Втулка

39 - 70-3401077-Б Амортизатор

40 - 70-3401094 Пластина уплотнительная

41 - 70-3401074-Б Вал рулевой

42 - Штифт 8Пр2х36 ГОСТ 3128-70

43 - 70-3401054-Б Хвостик вала

44 - 50-3401061-А Вилка

45 - 70-3401055 Вал промежуточный

46 - 50-3401062 Крестовина

47 - 70-3401120 Кронштейн

48 - 80-3401070 Втулка

70-3401050-Б, 80-3401100, 80-3401005, 80-3401010, 70-3401085, 70-3401080-В, 80-3401072, 50-3401060, 80-3401103, 80-3401104, 80-3401105, 80-3401106, 80-3401052-Б, 50-3401063, 50-3401064, 904700УС17, 80-3401013, 70-3401028, 70-3401089, 70-3401088-Б, 70-3401087, 70-3401084, 70-3401083, 70-3401093, 70-3401020, 66-3402015-02, 70-3401035, 70-3401140, 70-3401079, 70-3401078, 70-3401076, 70-3401077-Б, 70-3401094, 70-3401074-Б, 70-3401054-Б, 50-3401061-А, 70-3401055, 50-3401062, 70-3401120, 80-3401070

Привод рулевого механизма трактора МТЗ-80/82 служит для передачи вращения от рулевого колеса к рулевому механизму и гидроусилителю рулевого управления. Усилие передается валами, соединенными между собой карданными шарнирами.

Положение рулевого колеса можно изменять по высоте, кроме того, рулевую колонку можно поворачивать в продольной плоскости- наклонять вперед по ходу трактора. Положение рулевого колеса по высоте регулируют для удобства управления, а наклон рулевой колонки- для более свободного входа и выхода из кабины.

Труба рулевой колонки трактора МТЗ-80/82 приварена к серьге, которая соединена со стойкой шарнирно с помощью двух винтов, оси которых совпадают с осью крестовины шарнира. Это позволяет рулевой колонке проворачиваться относительно стойки, прикрепленной болтами к передней стенке кабины. Закрепление рулевого привода к кабине, установленной на остов трактора на амортизаторах, уменьшает передачу вибраций на рулевое колесо.

В нижнем, рабочем положении рулевая колонка трактора МТЗ-80/82 удерживается фиксатором, который заходит в паз правой стенки стойки и прижимается пружиной. Для поворота рулевой колонки нужно рукоятку подать на себя, и фиксатор выйдет из паза.

После этого колонку можно легко повернуть вверх, при этом фиксатор скользит по поверхности стенки стойки. Рулевая колонка в верхнем, нерабочем, положении не фиксируется, а удерживается только силой трения фиксатора о поверхность стенки стойки. Рулевую колонку в нижнее, рабочее, положение устанавливают перемещением ее вниз, пока фиксатор не войдет в паз на стойке.

Рулевое колесо трактора МТЗ-80/82 закреплено на шлицах полого вала, внутри которого проходит винт, соединенный с пластмассовым маховичком. Винт вворачивается в гайку, в которую запрессован штифт. Штифт заходит в продольный паз промежуточного вала и исключает вращение гайки. На гайке и валу выполнены скосы, которые прилегают друг к другу.

При вворачивании винта происходит взаимное расклинивание по скосам гайки и вала и прижатие их к противоположным внутренним стенкам промежуточного вала. Это полностью исключает самопроизвольное осевое перемещение рулевого колеса вместе с валом.

Усилие от рулевого колеса трактора МТЗ-80/82 передается валом и гайкой через штифт на промежуточный вал и далее через валы и шарниры на шлицевую втулку, которую устанавливают на шлицы червяка гидроусилителя рулевого управления и закрепляют стяжным болтом.
Частично усилие от рулевого колеса передается непосредственно валу прижатым к нему валом .

Положение рулевого колеса регулируют по высоте в пределах 120 мм. Тракторист может установить рулевое колесо в удобное для себя положение. Для этого следует отвернуть на 3...5 оборотов против часовой стрелки маховичок, затем переместить по высоте в нужное положение рулевое колесо вместе с валом и завернуть маховичок по часовой стрелке до отказа.

Вращение промежуточного вала в трубе рулевой колонки осуществляется при помощи капроновых втулок. Последние для уменьшения вибрации рулевого колеса установлены в резиновые амортизаторы. Втулки смазывают солидолом при сборке, и в процессе эксплуатации смазка не требуется.
