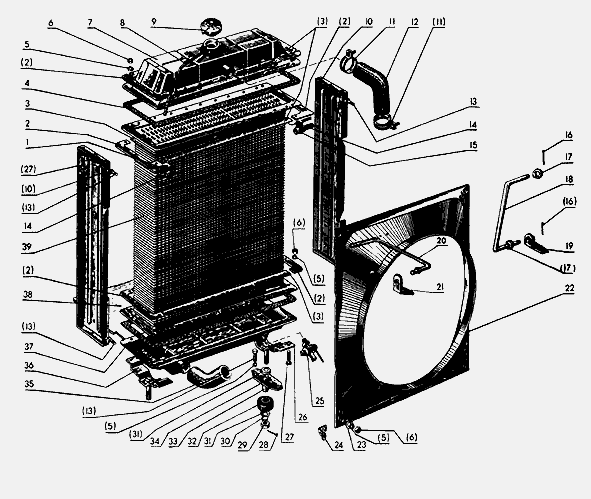

Радиатор системы охлаждения и термостат Д-240/243 трактора МТЗ-80/82



 70У-1301010 Радиатор в сборе

 70-1301009 Узлы системы охлаждения

1 - 70У-1301257 Пластина левая

2 - 70У-1301255 Накладка угловая

3 - 70У-1301256 Накладка

4 - 70У-1301169 Прокладка

5 - Шайба 8Н ГОСТ 6402-70

6 - Гайка М8.6Н.6.019 ГОСТ 5915-70

7 - 70У-1301055-А7 Бак

8 - 50-1301158 Трубка

9 - А21.01.270 Крышка тип 1

10 - 70У-1301126 Стойка

11 - ХС-46-П29 Хомут

12 - 70-1303001 Шланг

13 - Болт М8-6gх16.88.35.019 ГОСТ 7795-70

14 - 80-1302013 Втулка

15 - 70У-1301254 Пластина правая

16 - Шплинт 3,2х18.016 ГОСТ 397-66

17 - Шайба 8 ГОСТ 11371-80

18 - 80-1302021 Растяжка

19 - 80-1302011 Кронштейн

20 - 80-1302022 Растяжка

21 - 80-1302012 Кронштейн

22 - 70-1309080 Кожух

23 - Шайба 8 ГОСТ 11371-78

24 - 48-1104016 Хомутик

25 - Краник Кр2

26 - 70У-1301180 Опора

27 - Болт М8-6gх25.88.35.019 ГОСТ 7796-70

28 - Шплинт 3,2х20.019 ГОСТ 397-66

29 - Гайка М12.6Н.6.019 ГОСТ 5915-70

30 - Шайба 12Т. ГОСТ 6402-70

31 - Шайба 12 ГОСТ 11371-78

32 - 70У-1302018 Амортизатор

33 - 70У-1302015 Втулка

34 - 70У-1302016 Планка

35 - 50-1303062-Б2 Шланг

36 - 70У-1301190 Опора

37 - 70У-1301075 Бак

38 - 70-1301233 Уплотнитель

39 - 70У-1301020 Сердцевина

70У-1301010, 70-1301009, 70У-1301257, 70У-1301255, 70У-1301256, 70У-1301169, 70У-1301055-А7, 50-1301158, А21.01.270, 70У-1301126, ХС-46-П29, 70-1303001, 80-1302013, 70У-1301254, 80-1302021, 80-1302011, 80-1302022, 80-1302012, 70-1309080, 70У-1301180, 70У-1302018, 70У-1302015, 70У-1302016, 50-1303062-Б2, 70У-1301190, 70У-1301075, 70-1301233, 70У-1301020

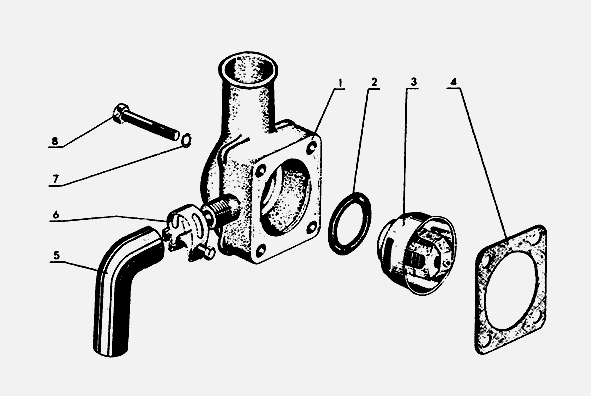

Термостат двигателя Д-240/243 трактора МТЗ-80/82




1 - 50-1306025-02 Корпус

2 - Кольцо 037-041-25-2-1

3 - ТС-109-1306100 Термостат

4 - 50-1306026 Прокладка

5 - 50-1306028-Б2 Шланг

6 - ХС-26-019 Хомутик

7 - Шайба 8 ГОСТ 6402-70

8 - Болт М8-6gх50.88.35.019 ГОСТ 7795-70

50-1306025-02, 037-041-25-2-1, ТС-109-1306100, 50-1306026, 50-1306028-Б2, ХС-26-019

Радиатор Д-240/243 трактора МТЗ-80/82 предназначен для охлаждения воды, нагревающейся в водяной рубашке дизеля. Вода, проходя через радиатор, отдает тепло обдувающему его потоку воздуха. Сердцевина радиатора состоит из четырех рядов вертикальных плоских трубок, пропущенных через ряд спаянных с ними горизонтальных пластин.

Трубки и пластины сердцевины изготовлены из латуни. Концы трубок припаяны к крайним (основным) более толстым пластинам и несколько выступают над их поверхностью. Улучшению условий теплоотдачи способствует ступенчатое (коридорное) расположение трубок по глубине радиатора.

К крайним пластинам радиатора Д-240/243 трактора МТЗ-80/82 на болтах прикреплены верхний и нижний латунные бачки. Между пластинами и бачками установлены резиновые прокладки. По обеим сторонам сердцевины проходят стойки, соединяющие бачки радиатора.

К задней стенке верхнего бачка присоединен водоподводящий патрубок. На верхней части бачка расположена заливная горловина, закрытая пробкой с паровоздушным клапаном. К задней стенке нижнего бачка присоединены водоотводящий патрубок и сливной краник.

Крепление радиатора на тракторе МТЗ-80/82 эластичное: к переднему брусу при помощи опоры с резиновыми амортизаторами, а в верхней части - растяжками к головке блока цилиндров.

Термостат Д-240/243 трактора МТЗ-80/82 автоматически поддерживает температуру воды в заданных пределах и ускоряет прогрев дизеля после пуска. Он состоит из корпуса, датчика термостата с твердым наполнителем, верхнего основного и нижнего вспомогательного клапанов.

Корпус термостата Д-240/243 трактора МТЗ-80/82 отштампован из латуни. В боковой его поверхности сделано два окна. Верхний торец корпуса служит седлом для основного клапана, а отбортовка нижнего - для закрепления корпуса в коробке термостата. К верхней части датчика прикреплены основной клапан и рычаг вспомогательного клапана.

Термостат Д-240/243 трактора МТЗ-80/82 помещен в корпус и установлен на выходе из рубашки охлаждения блока цилиндров. Термостат с твердым наполнителем имеет меньшую чувствительность к изменению давления в системе и большие перестановочные усилия в сравнении с сильфонным.

Когда температура охлаждающей жидкости меньше 70°С, основной клапан закрыт, и жидкость через окна поступает по патрубку в насос, а затем в водяную рубашку блока. Следовательно, жидкость не проходит через радиатор и поэтому быстро нагревается.

Когда же температура охлаждающей жидкости больше 70°С, увеличивается объем смеси церезина с алюминиевой пудрой, выдвигается поршень с установленным на нем основным клапаном и открывается проход охлаждающей жидкости в радиатор. При этом вспомогательный клапан перекрывает окна для прохода жидкости в водяной насос, минуя радиатор.
