Приводной шкив МТЗ-80/82

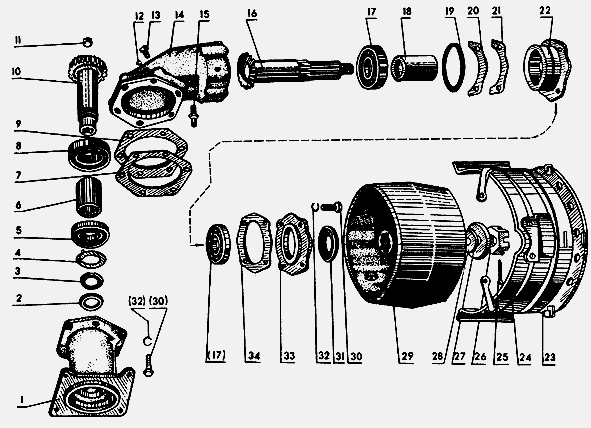

Запасные части приводного шкива МТЗ-80, МТЗ-82
40-4211040 Вал 8 шлиц в сборе
40-4211065 Вал со стаканом, подшипником и втулкой в сборе
40-4211035 Корпус в сборе
40-4211010 Приводной шкив, устанавливаемый на 8-шлицевой хвостовик
ВОМ в сборе
40-4211050 Рукав 8 шлиц в сборе
1 40-4211052 Рукав
2 Манжета 2-50х70-1 ГОСТ 8752-70
3 40-4211043 Гайка
4 36-1701061 Шайба
5 Подшипник 211А ГОСТ 8338-75
6 40-4211047 Втулка
7 40-4211079 Прокладка
8 Подшипник 311 ГОСТ 8338-75
9 40-4211081 Прокладка
10 40-4211045 Вал с 8-шлицевым гнездом
11 40-4211082 Заглушка
12 Пробка КГ 3/8" ГОСТ 12719-67
13 Пробка КГ 3/4" ГОСТ 12719-67
14 40-4211037 Корпус
15 СУ-1/8"-А Сапун
16 40-4211071 Вал
17 Подшипник 408 ГОСТ 8338-75
18 40-4211072 Втулка
19 36-4211053 Кольцо 120-125-30-1-1 ГОСТ 9833-73
20 36-4211054-Б Прокладка (0,5 мм)
21 36-4211055 Прокладка (0,2 мм)
22 36-4211048 Стакан
23 С50-4211093 Крышка (для экспорта)
24 С50-4211100 Кожух (для экспорта)
25 Шплинт 4х35-001 ГОСТ 397-66
26 Гайка М20-1,5.6Н.6.019 ГОСТ 5919-73
27 40-3502084 Шайба
28 40-3502083 Прокладка
29 40-4211075 Шкив
30 Болт М12-6gх40.88.35.019 ГОСТ 7796-70
31 Манжета 2-65х90-1 ГОСТ 8752-70
32 Шайба 12ОТ 65Г 06 ОСТ 37.001.115-74
33 36-4211073 Гнездо
34 36-4211057 Прокладка
40-4211040, 40-4211065, 40-4211035, 40-4211010, 40-4211050,
40-4211052, 40-4211043, 36-1701061, 40-4211047, 40-4211079,
40-4211081, 40-4211045, 40-4211082, 40-4211037, 40-4211071,
40-4211072, 36-4211053, 36-4211054-Б, 36-4211055, 36-4211048,
С50-4211093, С50-4211100, 40-3502084, 40-3502083, 40-4211075,
36-4211073, 36-4211057
Приводной шкив трактора МТЗ-80, МТЗ-82
используют для отбора мощности дизеля через ременную передачу на
привод стационарных машин: молотилок, соломорезок и др.
Шкив МТЗ-80, МТЗ-82 представляет собой одноступенчатый редуктор с
парой конических прямозубых шестерен, устанавливаемый на крышке
редуктора заднего ВОМ. Передаточное число шестерен приводного шкива
1,64.
В действие шкив приводится непосредственно от хвостовика заднего
ВОМ.
Корпус редуктора приводного шкива трактора МТЗ-80, МТЗ-82 образуют
две литые детали - корпус и рукав. В рукаве на двух подшипниках
установлена ведущая шестерня, имеющая внутренние шлицы для
соединения с хвостовиком заднего ВОМ.
Ведомая шестерня монтируется также на двух подшипниках в корпусе. На
шлицевом хвостовике ведомой шестерни закреплена ступица чугунного
шкива. Диаметр шкива 300 мм, ширина 200 мм.
Порядок включения и выключения бокового шкива такой же, как и
независимого заднего ВОМ.
Уход за приводным шкивом трактора МТЗ-80, МТЗ-82 заключается в
наблюдении за герметичностью уплотнений, контролем уровня смазки и
при необходимости в регулировке зацепления конических шестерен
редуктора.
Боковой зазор в зубьях конических шестерен устанавливается в
пределах 0,25...0,45 мм перемещением ведущей и ведомой шестерен с
помощью регулировочных прокладок.
