Привод выключения сцепления колесного трактора МТЗ-80/82
Детали привода сцепления трактора МТЗ-80/82
50-1602130 Кронштейн с шайбой и шайбой упорной в сборе
70-1602015 Педаль в сборе
50-1602110 Тяга сцепления с болтом и гайкой в сборе

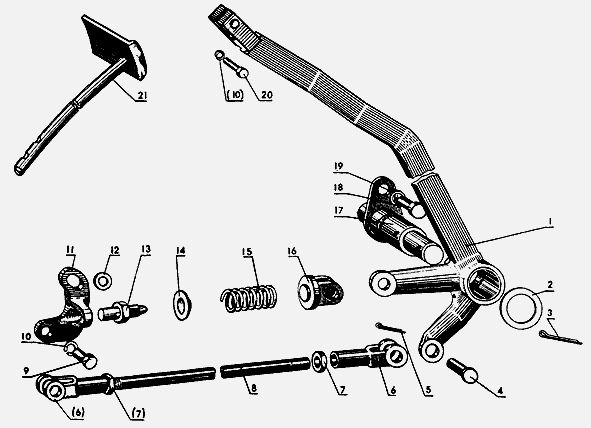

70-1602010 Управление сцеплением в сборе
1 70-1602020 Педаль сцепления
2 50-3406037 Шайба упорная
3 Шплинт 5х36-001 ГОСТ 397-66
4 260086 Палец 12х32.019 ОН 025-196-63
5 Шплинт 3,2х18-001 ГОСТ 397-66
6 50-3502203 Вилка
7 Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70
8 50-1602112 Тяга сцепления
9 Болт М12-6gх45.88.35.019 ГОСТ 7796-70
10 Шайба 12 ОТ 65Г 06 ОСТ 37.001.115-74
11 50-1602034-Б Кронштейн
12 Шайба 12.01.019 ГОСТ 11371-78
13 50-1602033 Болт упорный
14 50-1602029 Шайба упорная
15 50-1602032 Пружина
16 50-1602027 Упор
17 70-1602120 Фланец оси
18 Болт М10-6gх20.88.35.019 ГОСТ 7796-70
19 Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74
20 Болт М12-6gх30.88.35.019 ГОСТ 7786-70
21 70-1602040 Стержень подушки
50-1602130, 70-1602015, 50-1602110, 70-1602010, 70-1602020,
50-3406037, 50-3502203, 50-1602112, 50-1602034-Б, 50-1602033,
50-1602029, 50-1602032, 50-1602027, 70-1602120, 70-1602040
80-1602020 Педаль (для тракторов с унифицированной кабиной)
80-1602040 Стержень подушки (для тракторов с унифицированной
кабиной)

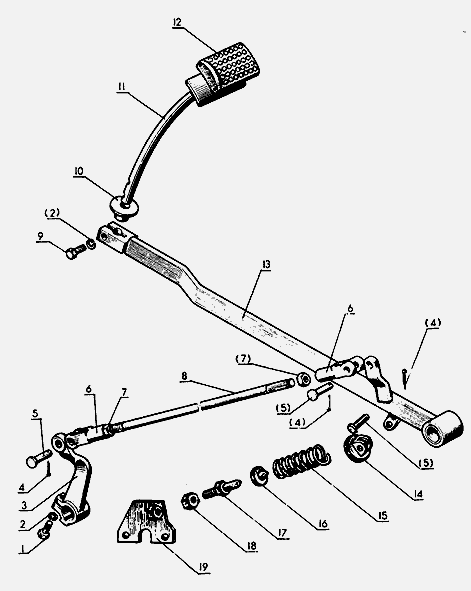

80-1602010 Управление сцеплением в сборе
1 Болт М12-6gх35.88.35.019 ГОСТ 7796-70
2 Шайба 12 ОТ ОСТ 37.001.115-75
3 80-1601219-Б Рычаг
4 Шплинт 3,2х18.001 ГОСТ 397-66
5 Палец 12х32 ОН 025-196-63
6 50-3502203 Вилка
7 Гайка М12х1,25.6Н.6.010 ГОСТ 5915-70
8 50-1602110-Б Тяга
9 Болт М12-6gх30.88.35.019 ГОСТ 7796-70
10 80-3503158-А Чехол
11 70-1602040 Стержень подушки
12 А13.33.002 Чехол
13 70-1602015 Педаль
14 50-1602027 Упор
15 50-1602032 Пружина
16 50-1602029 Упор
17 80-1602033 Болт упорный
18 Гайка М16.6Н.019 ГОСТ 5916-70
19 80-1602075-Б Кронштейн
80-1602020, 80-1602040, 80-1602010, 80-1601219-Б, 50-3502203,
50-1602110-Б, 80-3503158-А, 70-1602040, А13.33.002, 70-1602015,
50-1602027, 50-1602032, 50-1602029, 80-1602033, 80-1602075-Б
Сцепление трактора МТЗ-80/82 выключается от
нажатия отжимного подшипника на концы рычагов, которые пальцами
соединены с нажимным диском. Регулировочные винты, ввернутые в
отжимные рычаги, под действием пружин постоянно прижимаются к
опорным штифтам диска.
При нажатии отжимного подшипника рычаги, упираясь регулировочными
винтами в штифты опорного диска, поворачиваются и отводят нажимной
диск от ведомого, выключая сцепление. В исходное положение нажимной
диск возвращается под действием пружин.
Отжимной подшипник трактора МТЗ-80/82 с отводкой может перемещаться
вдоль кронштейна отводки при поворачивании вилок и вала выключения,
который установлен во втулках, запрессованных в корпусе сцепления.
С правой стороны отверстие под вал закрыто заглушкой, с левой - вал
уплотняется войлочным кольцом. Вилки отводки и наружный рычаг
закреплены на валу при помощи шпонок и клеммовых зажимов.
От осевых перемещений вал удерживается вилками, охватывающими цапфы
отводки. Вал включения тормозка установлен в отверстиях корпуса над
силовым валом трактора МТЗ-80/82.
На валу при помощи шпонок и клеммовых зажимов закреплены вилки,
перемещающие отводку тормозка, и наружный рычаг, связанный тягой с
рычагом выключения муфты.
В исходном положении (сцепление включено) педаль удерживается
пружиной механического сервоустройства, при этом усилие пружины
направлено по часовой стрелке относительно оси педали.
При нажатии на педаль пружина поворачивается относительно
неподвижного упора и сжимается, пока не дойдет до нейтральной линии.
Как только ось пружины окажется ниже оси педали, пружина,
разжимаясь, создает усилие, направленное против часовой стрелки
относительно оси педали, чем облегчает выключение сцепления трактора
МТЗ-80/82.
От рычага педали усилие передается через тягу к рычагу вала
выключения, который связан подпружиненной телескопической тягой с
рычагом тормозка. При передаче усилия пружина тяги сжимается,
способствуя плавности включения тормозка.
