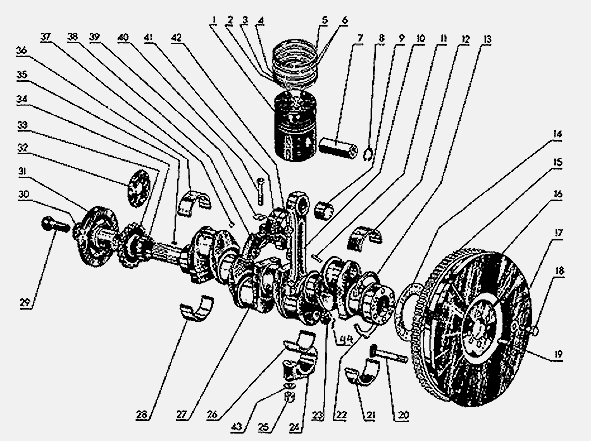

Поршневая группа, коленвал и маховик дизеля Д-240/243 трактора МТЗ-80/82



 50-1004026-А1 Болт с гайкой в сборе

 240-1005015Б Вал коленчатый в сборе

 240-1005010-А Вал коленчатый с вкладышами в сборе

 50-1005100-Б3 Комплект вкладышей коренных

 А23.01.74.2401 Комплект вкладышей шатунных

240-1004060-А Комплект поршневых колец

240-1005114 Маховик с венцом в сборе

 240-1005115-04 Маховик с пальцем и венцом в сборе

240-1004100 Шатун в сборе

1 - 240-1004021-А Поршень

2 - А27.11.70.000 Кольцо маслосъемное в сборе.

3 - А27.11.70.036 Кольцо

4 - А27.11.70.010 Расширитель

5 - А27.01.001 Кольцо компрессионное

6 - А27.00.022 Кольцо компрессионное

7 - 50-1004042-А1 Палец поршневой

8 - 240-1004022 Кольцо стопорное

9 - 240-1004115 Втулка

10 - 240-1004112-А Шатун

11 - 50-1005191 Трубка

12 - А23.01.8109А Вкладыш коренной

13 - А23.01.10.401 Полукольцо

14 - 50-1005043 Маслоотражатель

15 - 50-1005121 Венец маховика

16 - 240-1005120 Маховик

17 - 48-1002318 Шайба

18 - 50-1005127-А Болт

19 - 50-1005019 Штифт

20 - 240-1005122 Палец

21 - А23.01.8104-А Вкладыш коренной

22 - А23.01.10.403 Полукольцо

23 - 50-1005157-В Заглушка

24 - 240-1004125-А Крышка шатуна

25 - 50-1004188 Гайка

26 - А23.01.7403-А Вкладыш

27 - 240-1005020-Б1 Вал коленчатый

28 - А23.01.8102-А Вкладыш коренной

29 - 50-1005054 Болт

30 - 50-1005055-А Шайба

31 - 240-1005131-Б-02 Шкив

32 - 50-1005042 Маслоотражатель

33 - 240-1005033 Шестерня

34 - 240-1005030-А Шестерня

35 - Шпонка 6х9 ГОСТ 8795-68

36 - А23.01-8101-А Вкладыш коренной

37 - 50-1005021-А Заглушка

38 - 240-1005017 Противовес

39 - 240-1005024 Пластина стопорная

40 - 240-1005018 Болт

41 - А23.01.8109А Вкладыш коренной

42 - 50-1004182-А1 Болт

43 - 245-1004190 Шайба

44 - Шплинт 4х22.019 ГОСТ 397-66

50-1004026-А1, 240-1005015Б, 240-1005010-А, 50-1005100-Б3, А23.01.74.2401, 240-1004060-А, 240-1005114, 240-1005115-04, 240-1004100, 240-1004021-А, А27.11.70.000, А27.11.70.036, А27.11.70.010, А27.01.001, А27.00.022, 50-1004042-А1, 240-1004022, 240-1004115, 240-1004112-А, 50-1005191, А23.01.8109А, А23.01.10.401, 50-1005043, 50-1005121, 240-1005120, 48-1002318, 50-1005127-А, 50-1005019, 240-1005122, А23.01.8104-А, А23.01.10.403, 50-1005157-В, 240-1004125-А, 50-1004188, А23.01.7403-А, 240-1005020-Б1, А23.01.8102-А, 50-1005054, 50-1005055-А, 240-1005131-Б-02, 50-1005042, 240-1005033, 240-1005030-А, А23.01-8101-А, 50-1005021-А, 240-1005017, 240-1005024, 240-1005018, А23.01.8109А, 50-1004182-А1, 245-1004190

Коленчатый вал трактора МТЗ-80/82 - полноопорный, стальной, с четырьмя шатунными и пятью коренными шейками, подвергнутыми поверхностной закалке токами высокой частоты.

На первой, четвертой, пятой и восьмой шейках коленвала Д-240/243 трактора МТЗ-80/82 укреплены съемные противовесы, благодаря которым уменьшаются воздействия центробежных сил от неуравновешенных масс кривошипов и снижаются износы коренных подшипников.

Шатунные шейки коленвала полые; в их полостях, закрытых заглушками, происходит центробежная очистка масла, поступающего от коренных шеек по наклонным каналам в щеках.

На переднем конце коленчатого вала трактора Д-240/243 трактора МТЗ-80/82 установлены шестерни 22 привода шестерен распределения; шестерня привода масляного насоса; шкив клиноременного привода водяного насоса, вентилятора и генератора; на заднем фланце - маховик с зубчатым венцом.

Осевое перемещение коленчатого вала ограничивают упорные полукольца из алюминиевого сплава, установленные по обе стороны пятого коренного подшипника. Упорные полукольца фиксируются от проворачивания выступами, входящими в фрезерованные канавки в крышке подшипника.

Вкладыши коренных и шатунных подшипников трактора МТЗ-80/82 изготовлены из сталеалюминиевой биметаллической полосы. Отверстия в верхних половинках коренных вкладышей совпадают с маслоподводяшими каналами в блоке.

В первой, третьей и пятой верхних половинках вкладышей, кроме того, сделаны отверстия для отвода масла от коренных подшипников к опорным шейкам распределительного вала.

Маховик Д-240/243 трактора МТЗ-80/82 отлит из серого чугуна в виде массивного диска, прикреплен к фланцу коленчатого вала шестью болтами и зафиксирован двумя установочными штифтами.

На маховик трактора МТЗ-80/82 напрессован зубчатый венец, в зацепление с которым входит шестерня включения редуктора пускового двигателя или шестерня включения стартера. Для проверки и установки угла опережения впрыска топлива в маховике просверлено отверстие (метка).

Шатуны Д-240/243 трактора МТЗ-80/82 стальные двутаврового сечения, штампованные. В верхнюю головку шатуна запрессована биметаллическая втулка. Для смазки поршневого пальца в верхней головке шатуна и втулке предусмотрены отверстия.

Нижняя головка шатуна разъемная, расточенная для установки шатунных вкладышей. Осевое смещение вкладышей ограничивают выштампованные усики, входящие в фрезерованные прорези в расточках шатуна и крышки. Крышка присоединена к шатуну болтами.

Поршни Д-240/243 трактора МТЗ-80/82 изготовлены из алюминиевого сплава. На боковой поверхности поршня сделано три канавки под компрессионные и две канавки под маслосъемные кольца.

В канавках под кольца просверлены отверстия для отвода масла, снимаемого кольцами со стенок гильзы цилиндров. В днище поршня сделана камера сгорания шатровой формы. В бобышках поршня расточены отверстия под поршневой палец и канавки под стопорные кольца.
