Понижающий редуктор и корпус сцепления МТЗ-80/82

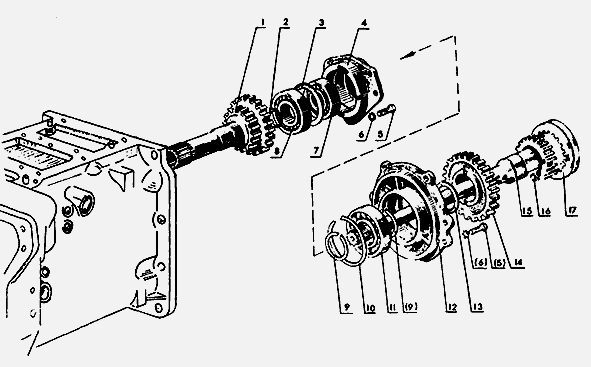

 Детали понижающего редуктора МТЗ-80, МТЗ-82

1 70-1601026 Вал привода ВОМ

2 50-1601321 Кольцо

3 50-1601027 Шайба упорная

4 70-1601028 Кронштейн

5 Болт М10-6gх25.88.35.019 ГОСТ 7796-70

6 Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74

7 Подшипник 307К1 ГОСТ 8338-75

8 Подшипник 210 ГОСТ 8338-75

9 Кольцо 2В55 ГОСТ 13940-68

10 Кольцо 2В100 ГОСТ 13941-68

11 Подшипник 211 ГОСТ 8338-75

12 70-1721022 Крышка опорная

13 70-1721023 Шайба упорная

14 70-1721031 Шестерня

15 70-1721113-А Вал силовой передачи

16 Ролик 4х34,8 ГОСТ 6870-72

17 70-1721045 Муфта

70-1601026, 50-1601321, 50-1601027, 70-1601028, 70-1721022, 70-1721023, 70-1721031, 70-1721113-А, 70-1721045

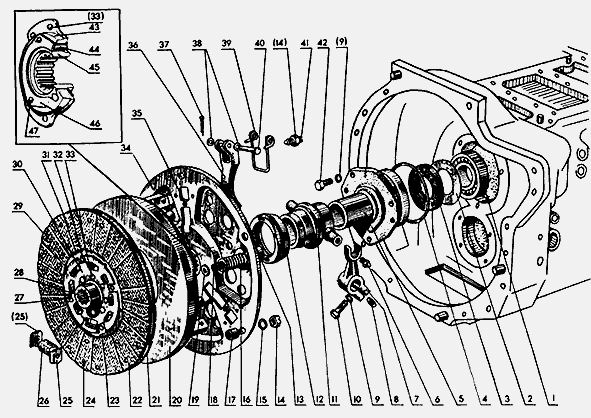

Диски и отводка корпуса сцепления МТЗ-80/82




 70-1601120 Диск опорный в сборе

70-1601130 Диск сцепления в сборе

70-1601090 Диски в сборе

 70-1601060 Кронштейн отводки в сборе

 50-1601180 Отводка с подшипником в сборе

1 Подшипник 210 ГОСТ 8338-75

2 50-1601319 Шайба маслоотражательная

3 КФА 50х70 Манжета 2-50х70-1 ГОСТ 8752-70 (входит в дет.50-1601172А)

4 Кольцо 110-115-30-1-4

5 50-1601172-А Кронштейн отводки

6 Масленка 1.1.Ц6 ГОСТ 19853-74

7 50-1601203 Вилка

8 50-1601218 Шпонка

9 Шайба 10 ОТ ОСТ 37.001.115-75

10 Болт М10-6gх30.88.35.019 ГОСТ 7796-70

11 50-1601185 Отводка

12 Подшипник упорный 986714 КС 17

13 50-1601072 Стакан пружины

14 Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70

15 Шайба 12 ОТ ОСТ 37.001.115-75

16 77.55.121-1 Пружина наружная

17 70-1601074 Втулка

18 77.55.230 Пружина внутренняя

19 70-1601092 Шайба изоляционная

20 70-1601093 Диск нажимной

21 70-1601133 Диск ведомый

22 70-1601138 Накладка сцепления

23 50-1601043-К Диск поддерживающий

24 Заклепка 4х6 ОН 025-181-63

25 70-1601161 Пластина опорная

26 70-1601071 Демпфер

27 50-1601326-К Палец упорный

28 50-1601142-К Ступица диска

29 50-1601044-В Пластина

30 50-1601046-К Диск ограничительный

31 Заклепка 2-4х6-620 ГОСТ 12642-67

32 Заклепка 6х10.01.019 ГОСТ 10300-68

33 Заклепка 8х22.01.019 ГОСТ 10299-68

34 70-1601125 Диск опорный

35 70-1601123 Штифт опорный (входит в дет.70-1601125)

36 70-1601094 Рычаг отжимной

37 Шплинт 3,2х18-001 ГОСТ 397-66

38 Шайба 8.01.019 ГОСТ 11371-78

39 50-1601083-Б Пружина рычага

40 Палец 8х65 ОН 025-196-68

41 50-1601098 Винт регулировочный

42 Болт М10-6gх25.88.35.019 ГОСТ 7796-70

43 70-1601051 Ступица (входит в дет.70-1601125)

44 70-1601091 Демпфер

45 70-1601053 Втулка

46 70-1601062 Шайба

47 Заклепка 6х30.01.019 ГОСТ 10300-68

70-1601120, 70-1601130, 70-1601090, 70-1601060, 50-1601180, 50-1601319, 50-1601172-А, 50-1601203, 50-1601218, 50-1601185, 50-1601072, 77.55.121-1, 70-1601074, 77.55.230, 70-1601092, 70-1601093, 70-1601133, 70-1601138, 50-1601043-К, 70-1601161, 70-1601071, 50-1601326-К, 50-1601142-К, 50-1601044-В, 50-1601046-К, 70-1601125, 70-1601123, 70-1601094, 50-1601083-Б, 50-1601098, 70-1601051, 70-1601091, 70-1601053, 70-1601062

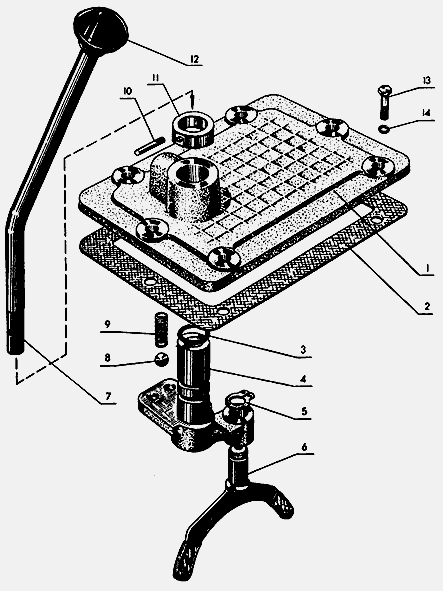

Управление понижающим редуктором МТЗ-80/82




70-1723030 Крышка редуктора в сборе

 70-1723010 Управление редуктором в сборе

1 70-1723015 Крышка

2 50-1601347 Прокладка

3 Кольцо 020-025-90-1-4

4 70-1723020 Ось с рычагом

5 Кольцо В15 ГОСТ 13942-68

6 80-1723021 Вилка переключения

7 70-1723031 Рычаг управления

8 Шарик 10 мм П ГОСТ 3722-60

9 50-1702148-В Пружина фиксатора

10 70-1723012 Штифт 6х36.88.016

11 70-1723032 Втулка

12 А61.01.014 Рукоятка

13 Болт М10.6gх30.88.35.019 ГОСТ 7796-70

14 Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74

70-1723030, 70-1723010, 70-1723015, 50-1601347, 70-1723020, 80-1723021, 70-1723031, 50-1702148-В, 70-1723012, 70-1723032, А61.01.014

Вместе со сцеплением трактора МТЗ-80/82 в одном корпусе смонтированы понижающий редуктор и редуктор заднего вала отбора мощности.

Понижающий редуктор трактора МТЗ-80/82, предназначенный для получения дополнительного ряда скоростей, представляет собой две пары постоянно зацепляющихся между собой шестерен с передаточным числом 1,34. Расположен редуктор между сцеплением и коробкой передач.

На заднем шлицевом конце вала понижающего редуктора МТЗ-80/82 установлена на шлицах подвижно соединительная зубчатая муфта. Когда муфта при помощи рычага переключения входит наружным зубчатым венцом в зацепление с зубьями малого венца ведомой шестерни, установленной на шлицах первичного вала коробки передач, вал сцепления и первичный вал коробки передач соединяются напрямую - редуктор отключен.

При перемещении вперед соединительная муфта, оставаясь соединенной с валом, входит в зацепление с зубьями малого венца ведущей шестерни понижающего редуктора трактора МТЗ-80/82 , установленной на игольчатом подшипнике на валу, и соединяет вал с шестерней.

Вращение от вала сцепления и шестерни передается на двухвенцовую промежуточную шестерню редуктора и далее на ведомую шестерню первичного вала коробки передач.

Понижающий редуктор МТЗ-80/82 включен, и на всех передачах при этом скорости уменьшаются в 1,34 раза, таким образом число передач удваивается.
