Управление подачей топлива Д-240/243 трактора МТЗ-80/82

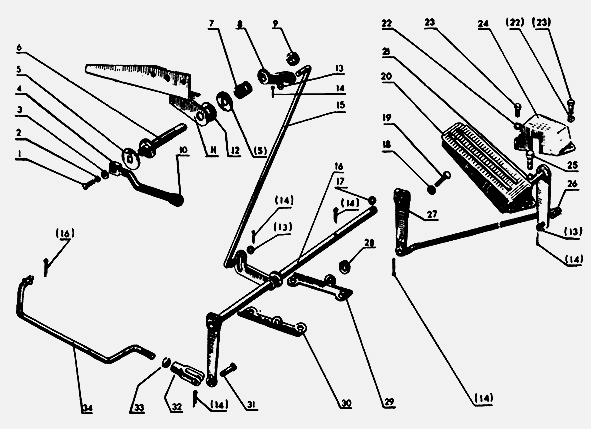

70-1108005-Б1 Подача топлива
1 - Болт М6-6gх12.88.35.019 ГОСТ 7775-70
2 - Шайба 6Н ГОСТ 6402-70
3 - Шайба 6 ГОСТ 11371-78
4 - 70-1108271 Рукоятка
5 - 50-1108148 Шайба
6 - 70-1108260 Валик
7 - А20-245-Б Пружина
8 - 50-1108146 Рычаг
9 - Гайка М14х1,5 ГОСТ 2526-70
10 - 70-3401093 Наконечник
11 - 70-1108250 Кронштейн
12 - 50-1108178 Шайба
13 - Шайба 8 ГОСТ 11371-78
14 - Шплинт 3,2х18,001 ГОСТ 397-66
15 - 70-1108167-Б1 Тяга
16 - 70-1108230 Валик
17 - 50-1108044 Шпонка
18 - Шайба 8Т ГОСТ 11371-78
19 - Болт М8-6gх40.88.35.019 ГОСТ 7796-70
20 - 70-1108220 Педаль
21 - Шайба 8Г ГОСТ 6402-70
22 - Шайба 6 ГОСТ 11371-78
23 - Болт М6-6gх16.88.35.019 ГОСТ 7798-70
24 - 50-1108244 Коробка
25 - Болт М8-6gх20.88.35.019 ГОСТ 7798-70
26 - 70-1108062 Тяга
27 - 70Х-1108043 Рычаг
28 - Шайба 12 ГОСТ 11371-78
29 - 70-1108163 Кронштейн правый
30 - 70-1108162 Кронштейн левый
31 - Палец 8х30.016 ОСТ 37.001.163-75
32 - А20.213-А Вилка
33 - Гайка М8-6Н.6.019 ГОСТ 5915-70
34 - 70-1108116 Тяга
70-1108260, А20-245-Б, 50-1108146, 70-3401093, 70-1108250,
50-1108178, 70-1108167-Б1, 70-1108230, 50-1108044, 70-1108220,
50-1108244, 70-1108062, 70Х-1108043, 70-1108163, 70-1108162,
А20.213-А, 70-1108116
80-1108040 Рукоятка в сборе
70-1108020 Тяга 70-1108116 с вилкой и гайкой в сборе
80-1108065 Тяга 80-1108027 с вилкой и гайкой в сборе
80-1108070 Тяга 80-1108029-Б с вилкой и гайкой в сборе

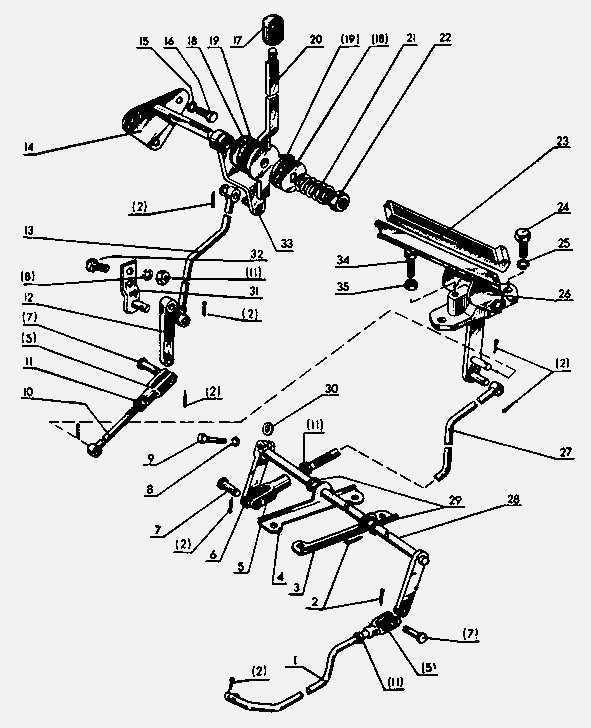

80-1108005 Управление подачей топлива в сборе
1 - 70-1108116 Тяга
2 - Шплинт 3,2х18.001 ГОСТ 397-66
3 - 70-1108163 Кронштейн левый
4 - 70-1108162 Кронштейн правый
5 - А20.213-А Вилка
6 - 70Х-1108043 Рычаг
7 - Палец 8х30.016 ОСТ 37.001.163-75
8 - Шайба 8Т ОСТ 37.001.115-75
9 - Болт М8-6gх25.88.35.019 ГОСТ 7796-70
10 - 80-1108029-Б Тяга
11 - Гайка М8-6Н.6.019 ГОСТ 5915-70
12 - 80-1108045 Рычаг
13 - 80-1108037-Б Тяга
14 - 80-1108015 Крышка
15 - Шайба 6Т.ОСТ 37.001.115-75
16 - Болт М6-6gх12.88.35.019 ГОСТ 7796-70
17 - А13.11.000 Рукоятка
18 - 80-1108028 Шайба
19 - 50-1108178 Накладка фрикционная
20 - 80-1108050 Рукоятка
21 - А20-245-Б Пружина
22 - Гайка М14х1,5-6М.6.019 ГОСТ 5915-70
23 - А13.36.001 Чехол
24 - Болт М10-6gх25.88.35.019 ГОСТ 7796-70
25 - Шайба 10.0Т.ОСТ 37.001.115-75
26 - 80-1108010 Педаль
27 - 80-1108027 Тяга
28 - 80-1108230 Вал
29 - Шайба 12.01.019 ГОСТ 11371-78
30 - 50-1108044 Шпонка кольцевая
31 - 80-11080.075 Кронштейн
32 - Болт М8-6gх20.88.35.019 ГОСТ 7796-70
33 - 80-1108055 Рычаг
34 - Болт М6-6gх30.99.35.019 ГОСТ 7796-70
35 - Гайка М6.6Н.6.019 ГОСТ 5915-70
80-1108040, 70-1108020, 80-1108065, 80-1108070, 80-1108005,
70-1108116, 70-1108163, 70-1108162, А20.213-А, 70Х-1108043,
80-1108029-Б, 80-1108045, 80-1108037-Б, 80-1108015, А13.11.000,
80-1108028, 50-1108178, 80-1108050, А20-245-Б, А13.36.001,
80-1108010, 80-1108027, 80-1108230, 50-1108044, 80-11080.075,
80-1108055
