Масляный насос и масляный картер дизеля Д-240/243 трактора МТЗ-80/82

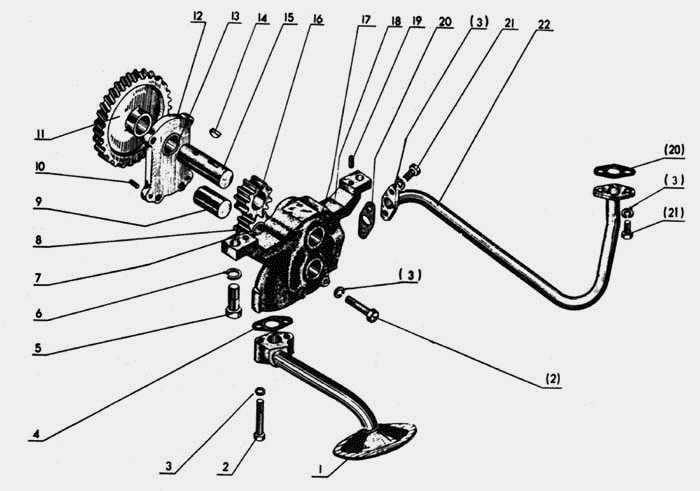

Приемник масляного насоса и маслонасос Д-240/243 трактора МТЗ-80/82
240-1403020 Корпус со втулкой в сборе
240-1403150 Крышка со втулкой в сборе
240-1403010-02 Насос масляный в сборе
240-1403110-Б Шестерня со втулкой в сборе
1 - 240-1402010-А2 Маслоприемник
2 - Болт М8-6gх45.88.35.019 ГОСТ 7796-70
3 - Шайба 8 ГОСТ 6402-70
4 - 50-1402053 Прокладка
5 - Болт М12-6gх30.88.35.019 ГОСТ 7796-70
6 - Шайба 12 ГОСТ 6402-70
7 - Д08-002-А Втулка
8 - 240-1403115-Б Шестерня
9 - 50-1403125-Б Палец
10 - 50-1403233 Штифт
11 - 240-1403228 Шестерня
12 - 240-1403155 Крышка
13 - А57.03.026 Втулка
14 - Шпонка 4х7,5 ГОСТ 8795-68
15 - 50-1403052-Б Валик
16 - 50-1403075-Б Шестерня
17 - А57.03.027 Втулка
18 - 240-1403025 Корпус
19 - Штифт 8h8х16 ГОСТ 3128-70
20 - 50-1403033 Прокладка
21 - Болт М8-6gх16.88.35.019 ГОСТ 7796-70
22 - 50-1403015-А Патрубок
240-1403020, 240-1403150, 240-1403010-02, 240-1403110-Б,
240-1402010-А2, 50-1402053, 240-1403115-Б, 50-1403125-Б, 50-1403233,
240-1403228, 240-1403155, А57.03.026, 50-1403052-Б, 50-1403075-Б,
А57.03.027, 240-1403025, 50-1403033, 50-1403015-А

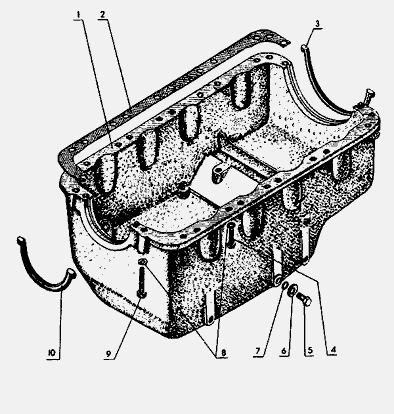

Масляный картер дизеля Д-240/243
трактора МТЗ-80/82
240-1401010-А-01 Картер масляный в сборе
1 - 240-1401015-А1-03 Картер масляный
2 - 50-1401063-В1 Прокладка
3 - 240-1401065-01 Сальник
4 - Болт М8-6gх25.88.55.019 ГОСТ 7796-70
5 - 50-1401166-А1-01 Пробка
6 - 240-1401168 Шайба
7 - Кольцо 016-021-30-2-1 ГОСТ 9833-73
8 - 50-1401067 Шайба
9 - Болт М8-6gх55.88.35.019 ГОСТ 7795-70
10 - 240-1401059-01 Сальник передний
240-1401010-А-01, 240-1401015-А1-03, 50-1401063-В1, 240-1401065-01,
50-1401166-А1-01, 240-1401168, 50-1401067, 240-1401059-01
Масляный насос Д-240/243 трактора МТЗ-80/82
одноступенчатый, шестеренного типа, установлен на крышке первого
коренного подшипника коленчатого вала и приводится во вращение от
коленчатого вала дизеля.
Основные части масляного насоса Д-240/243 трактора МТЗ-80/82:
корпус, крышка, шестерня привода и ведущая шестерня, укрепленные на
валу, и ведомая шестерня, расположенная на пальце.
При вращении шестерен в зоне всасывания создается разрежение,
благодаря которому масло через маслозаборник поступает в насос.
Попадая между зубьями шестерен, масло нагнетается в магистраль, а из
нее подается к трущимся деталям.
Глубина расточек под шестерни в корпусе, ширина шестерен и их
расположение выполняются с большой точностью. Для герметичности
внутренней полости масляного насоса Д-240/243 трактора МТЗ-80/82
привалочные плоскости корпуса и крышки шлифуют.
Чтобы создать соосность подшипников, крышка
соединяется с корпусом при помощи двух контрольных штифтов,
отверстия для которых обрабатываются совместно.
Поэтому перестановка крышки с одного насоса на другой недопустима.
Подача насоса 36 л/мин при частоте вращения 2320 об/мин и
развиваемом насосом давлении 0,70...0,75 МПа (7,0...7,5 кгс/см²).
