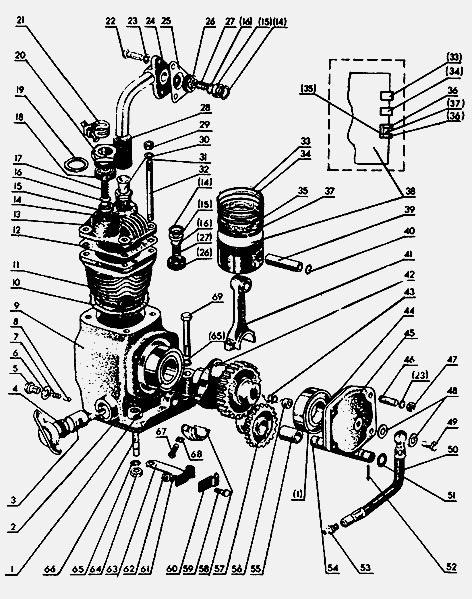

Установка компрессора Д-240/243 трактора МТЗ-80/82
Комплектация и детали компрессора дизеля Д-240/243 трактора
МТЗ-80/82
А29.01.050 Головка цилиндров в сборе
А29.01.000 Компрессор в сборе
А29.01.100 Поршень и шатун в сборе
А29.01.180 Поршневые кольца (комплект)
А29.01.150 Шатун в сборе
А29.01.200-А Шестерня со втулкой в сборе
1 - Подшипник 207 ГОСТ 8338-75
2 - 240-3509037-А Прокладка
3 - А29.01.250А Валик управления
4 - Кольцо 020-025-30-2-1 ГОСТ 9833-73
5 - Болт М10-бдх20.66.019 ГОСТ 7796-70
6 - А29.01.017 Прокладка
7 - 50-4604027-Б Пружина
8 - А29.01.005 Фиксатор
9 - А29.01.001 Картер
10 - А29.01.006 Прокладка
11 - А29.01.002 Цилиндр
12 - А29.01.008 Прокладка
13 - А29.01.050 Головка цилиндров
14 - А29.01.063 Прокладка
15 - А29.01.062 Седло клапана
16 - А29.01.061 Клапан
17 - А29.01.056 Пружина клапана
18 - А29.01.052 Корпус клапана
19 - А29.01.064-А Прокладка
20 - А29.01.053 Пробка
21 - ХС-26 Хомут
22 - Болт М8-6дх25.88.35.019 ГОСТ 7796-70
23 - Шайба 8 ГОСТ 6402-70
24 - 240-3509210 Труба
25 - 240-3509157 Прокладка
26 - А29.01.058 Корпус клапана
27 - А29.01.055 Пружина клапана
28 - 18-30-50-10(1) Рукав
29 - Гайка М8-1.6Н.8.45.056 ГОСТ 15524-70
30 - Шайба 8 ГОСТ 11371-78
31 - А29.01.059 Штуцер
32 - А29.01.023 Шпилька
33 - А27.02.03.007 Кольцо компрессионное
34 - А27.02.03.008 Кольцо компрессионное
35 - А27.12.40.510 Расширитель
36 - А27.12,40.509 Сегмент
37 - А27.12.40.511 Расширитель
38 - А29.05.101 Поршень
39 - А29.05.103 Палец поршневой
40 - А29.05.102 Кольцо стопорное
41 - А29.05.171 Шатун
42 - А29.01.004 Вал коленчатый
43 - А29.01.013А Пружина
44 - А29.01.009 Прокладка
45 - А29.01.003 Крышка
46 - Шпилька 2М8 Зр/бдх 18.66.05 ГОСТ 22038-76
47 - Гайка М8.6Н.8.056 ГОСТ 5915-70
48 - 36-1104788 Прокладка
49 - 36-1104787 Болт штуцера
50 - 240-3509150 Маслопровод
51 - Кольцо 014-018-25-2-1 ГОСТ 9833-70
52 - Штифт 4(18х28 ГОСТ 3128-70
53 - 240-3509232 Штуцер
54 - А29.01.301 Ось шестерни
55 - А29.01.202А Втулка
56 - А29.01.019 Уплотнитель крышки
57 - А21.01.201А Шестерня
58 - А29.05.172 Крышка шатуна
59 - Болт Мб-бдх-16.88.39.019 ГОСТ 7798-70
60 - 240-3509159 Скоба
61 - Шайба 6 ГОСТ 6402-70
62 - Гайка Мб 6.019 ГОСТ 5915-70
63 - 240-3506158 Хомут
64 - Гайка М10 5Н.6Н.019 ГОСТ 5915-70
65 - Шайба 10 65Г ГОСТ 6402-70
66 - Шпилька М10хТо/6дх28 ГОСТ 22038-76
67 - БолтМ8-6дх35.109.40Х.05 ГОСТ 7811-70
68 - А29.05.173 Шайба
69 - Болт М10-6дх65.88.35,019 ГОСТ 7795-70
А29.01.050, А29.01.000, 240-3509037-А, А29.01.250А, А29.01.017,
50-4604027-Б, А29.01.005, А29.01.001, А29.01.006, А29.01.002,
А29.01.008, А29.01.050, А29.01.063, А29.01.062, А29.01.061,
А29.01.056, А29.01.052, А29.01.064-А, А29.01.053, ХС-26,
240-3509210, 240-3509157, А29.01.058, А29.01.055,
18-30-50-1,А29.01.059, А29.01.023, А27.02.03.007, А27.02.03.008,
А27.12.40.510, А27.12,40.509, А27.12.40.511, А29.05.101, А29.05.103,
А29.05.102, А29.05.171,
А29.01.004, А29.01.013А, А29.01.009, А29.01.003, 36-1104788,
36-1104787, 240-3509150, 240-3509232, А29.01.301, А29.01.202А,
А29.01.019, А21.01.201А, А29.05.172, 240-3509159, 240-3506158
