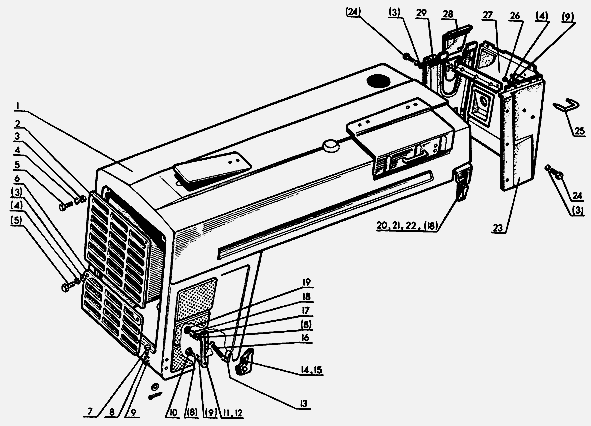

Облицовка капота и крылья трактора МТЗ-80/82

Детали облицовки капота трактора МТЗ-80/82

70Л-8402090 Боковина (для трактора с запуском от пускового двигателя)

80-8402065 Кронштейн левый (унифицированная кабина)

80-8402060 Кронштейн правый (унифицированная кабина)

80-8400005 Облицовка

50-8401130 Сетка

1 80-8402020 Капот

2 50-8401121-Б Решетка

3 Шайба 6Т ГОСТ 6402-70

4 Шайба 6.01.019 ГОСТ 11371-78

5 Болт М6-6gх35.88.35.019 ГОСТ 7796-70

6 80-8401020-Б Решетка

7 Болт М10-6gх25.88.35.019 ГОСТ 7796-70

8 Шайба 10.01.019 ГОСТ 11371-78

9 Шайба 10ОТ ГОСТ 6402-70

10 50-8400024 Болт

11 50-8400016-А Сектор правый

12 50-8400017-А Сектор левый

13 70Л-1024208-Б Рычаг

14 80-8401004 Захват правый

15 80-8401004-01 Захват левый

16 50-1310158-Б Пружина

17 Шайба 8.01.019 ГОСТ 11371-78

18 Шайба 8Т ГОСТ 6402-70

19 Гайка М8-6Н.6.019 ГОСТ 5915-70

20 70-8402060-Б Кронштейн правый

21 70Л-8402065 Кронштейн левый

22 Болт М8-6gх20.88.35.019 ГОСТ 7796-70

23 70-8402090 Боковина (для трактора с электростартерным пуском)

24 Болт М6-6gх25.88.35.019 ГОСТ 7796-70

25 70-8202030-А Поручень

26 Гайка М10-6Н.6.019 ГОСТ 5915-70

27 70-8402120 Стенка

28 70-8402240 Крышка

29 70-8402080-А Боковина

70Л-8402090, 80-8402065, 80-8402060, 80-8400005, 50-8401130, 80-8402020, 50-8401121-Б, 80-8401020-Б, 50-8400024, 50-8400016-А, 50-8400017-А, 70Л-1024208-Б, 80-8401004, 80-8401004-01, 50-1310158-Б, 70-8402060-Б, 70Л-8402065, 70-8402090, 70-8202030-А, 70-8402120, 70-8402240, 70-8402080-А

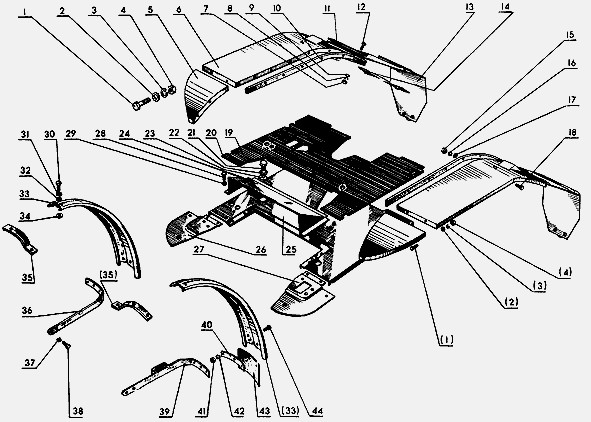

Крылья передние и задние трактора МТЗ-80/82



Комплектующие крыльев передних и задних трактора МТЗ-80, МТЗ-82

70-8404023-01 Закрылок правый

 70-8404020-А Крыло левое

 70-8404070 Крыло левое

 70-8404070-01 Крыло правое

1 Болт М6-6gх16.88.35.019 ГОСТ 7798-70

2 Шайба 6.01.019 ГОСТ 6958-78

3 Шайба 6Т 65Г 06 ГОСТ 6402-70

4 Гайка М6-6Н.6.019 ГОСТ 5915-70

5 70-8404023 Закрылок левый

6 70-8404020-01 Крыло правое

7 Гайка М6-6Н.6.019

8 Шайба 6Т

9 Шайба 6.01.019 ГОСТ 6958-78

10 70-8404027 Уплотнитель

11 70-8404018 Планка

12 Болт М6-6gх16.88.35.019 ГОСТ 7798-70

13 70-8404049 Шторка

14 80-8404031-Б Пружина

15 Гайка М6.6Н.6.019 ГОСТ 5915-70

16 Шайба 6Т 65Г 06 ГОСТ 6402-70

17 Шайба 6.01.019 ГОСТ 6958-78

18 Болт М6-6gх16.88.35.019 ГОСТ 7796-70

19 70-6702074-Б Коврик пола

20 70-6702076-Б Коврик пола

21 Болт М8-6gх20.88.35.019 ГОСТ 7796-70

22 Шайба 8Т б5Г 06 ГОСТ 6402-70

23 Гайка М8.6Н.6.019 ГОСТ 5915-70

24 70-6702260 Короб пола

25 70-6702140 Панель пола

26 70-6702065 Накладка пола правая

27 70-6702075 Накладка пола левая

28 Болт М6-6gх16.88.35.019 ГОСТ 7796-70

29 Шайба 6 65Г 06 ГОСТ 6402-70

30 Болт М8-6gх25.88.35.019 ГОСТ 7796-70

31 Шайба 8.01.019 ГОСТ 11371-78

32 Шайба 8Т 65Г 06 ГОСТ 6402-70

33 70-8403012 Крыло

34 50-1301165 Прокладка

35 70-8403013 Кронштейн

36 50-8403016-В Кронштейн

37 Шайба 16Н 65Г 06 ГОСТ 6402-70

38 Болт М16-6gх32.88.35.019

39 50-8403120 Кронштейн

40 40-8403024 Планка

41 Гайка М6-6Н.6.019 ГОСТ 5915-70

42 Шайба 6Т 65Г 06 ГОСТ 6402-70

43 40-8403025-А Шторка грязевая

44 Болт М6-6gх16.88.35.019

70-8404023-01, 70-8404020-А, 70-8404070, 70-8404070-01, 70-8404023, 70-8404020-01, 70-8404027, 70-8404018, 70-8404049, 80-8404031-Б, 70-6702074-Б, 70- 6702076-Б, 70-6702260, 70-6702140, 70-6702065, 70-6702075, 70-8403012, 50-1301165, 70-8403013, 50-8403016-В, 50-8403120, 40-8403024, 40-8403025-А

Оперение трактора МТЗ-80, МТЗ-82 состоит из легкосъемной облицовки радиатора, капота дизеля, крыльев передних и задних колес. Его назначение - придать внешний вид трактору.

Кроме того, облицовка и капот предохраняют от засорения и повреждения радиатор и другие части дизеля, крылья ограждают трактор от забрызгивания грязью.

Облицовку радиатора трактора МТЗ-80, МТЗ-82 крепят двумя болтами к рамке, установленной на брусе полурамы. Верхняя часть рамки служит передней шарнирной опорой капота, к рамке закреплены болтами боковины облицовки радиатора.

Капот трактора МТЗ-80, МТЗ-82 открывается вперед по ходу трактора и удерживается в открытом положении фиксатором левого рычага.

Для опускания капота нужно утопить защелку на левой боковине облицовки радиатора и опустить капот на опорные площадки кронштейнов, которые прикреплены к баку гидравлической системы, затем закрепить заднюю часть капота замками с левой и правой стороны.

Верхняя часть капота трактора МТЗ-80, МТЗ-82 имеет два смотровых открывающихся люка, передний служит для доступа к заливным горловинам водяного радиатора и гидроусилителя рулевого управления, задний -для доступа к баку гидросистемы и к заливной горловине топливного бачка пускового двигателя.

Кронштейны крыльев передних колес крепятся на тракторах МТЗ-80 к поворотным цапфам, а на МТЗ-82 к корпусам колесных редукторов.

На нижнем кронштейне левых крыльев приварена скоба, которая служит подножкой при заправке водяного радиатора и гидроусилителя рулевого управления. Крылья задних колес крепятся к боковым стенкам кабины.
