Гидроувеличитель сцепного веса и гидроаккумулятор МТЗ-80/82

Гидроувеличитель сцепного веса ГСВ трактора МТЗ-80/82

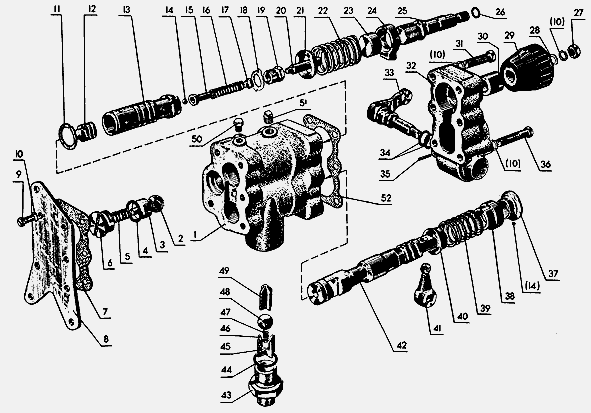

Компоненты гидроувеличителя сцепного МТЗ-80, МТЗ-82

70-4609010 Гидроувеличитель сцепного веса в сборе

50-4609011 Золотник в сборе

70-4609012-Б Ползун в сборе

1 70-4609013-Б Корпус

2 Шарик IV 11 мм Н ГОСТ 3722-60

3 50-4609063 Направляющая

4 Кольцо 017-022-30-2-2 ГОСТ 18829-73

5 А61-072 Пружина

6 50-4609051-Б Пробка

7 50-4609048 Прокладка

8 70-4609049-Б Крышка

9 Болт М10-6gх25.88.35.019 ГОСТ 7796-70

10 Шайба 10ОТ 65Г 06 ГОСТ 6402-70

11 50-3406022 Кольцо

12 50-4609019 Плунжер

13 50-4609017 Золотник

14 Шарик III 5,556 мм Н ГОСТ 3722-60

15 50-4609053 Направляющая

16 50-4609054 Пружина

17 50-4609056 Шайба

18 50-4609052 Шайба

19 50-4609057 Гайка

20 50-4609021 Плунжер

21 50-4609022-А Упор

22 50-4609018 Пружина

23 50-4609024 Колпак

24 50-4609023-А Гайка

25 50-4609026 Винт

26 50-4609027 Кольцо

27 Гайка М10.6Н.6.35.019 ГОСТ 5915-70

28 Шайба 10.01.019 ГОСТ 11371-78

29 50-4609020-А Маховичок

30 70-4609086-А Втулка

31 Болт М10-6gх55.88.35.019 ГОСТ 7795-70

32 70-4609028 Крышка

33 70-4609015 Рычаг

34 Кольцо 013-017-25-2-2 ГОСТ 18829-73/ГОСТ 9833-73

35 Штифт 4х30 65Г ГОСТ 19229-69

36 Болт М10-6gх75.88.35:019 ГОСТ 7795-70

37 70-4609059-А Сепаратор

38 70-4609061 Обойма

39 70-4609058 Пружина

40 70-4609039 Стакан

41 70-4609044 Рычаг

42 70-4609036-Б Ползун

43 70-4609047-Б Штуцер

44 Кольцо 022-028-36-2-2 ГОСТ 18829-73/ГОСТ 9833-73

45 Н.036.52.111 Крестовина

46 Н.036.52.112 Крестовина

47 70-4609037 Пружина

48 Шарик У 16,669 мм Н ГОСТ 3722-60

49 70-4609035 Толкатель

50 Пробка КГ1/4" А12.019 ОСТ 23.1.117-83

51 Пробка КГ 3/8" А12.019 ОСТ 23.1.117-83

52 50-4609034 Прокладка

70-4609010, 50-4609011, 70-4609012-Б, 70-4609013-Б, 50-4609063, 50-4609051-Б, 50-4609048, 70-4609049-Б, 50-3406022, 50-4609019, 50-4609017, 50-4609053, 50-4609054, 50-4609056, 50-4609052, 50-4609057, 50-4609021, 50-4609022-А, 50-4609018,50-4609024, 50-4609023-А, 50-4609026, 50-4609027, 50-4609020-А, 70-4609086-А, 70-4609028, 70-4609015, 70-4609059-А, 70-4609061, 70-4609058, 70-4609039, 70-4609044, 70-4609036-Б, 70-4609047-Б, Н.036.52.111, Н.036.52.112, 70-4609037, 70-4609035, 50-4609034

Гидроаккумулятор трактора МТЗ-80/82

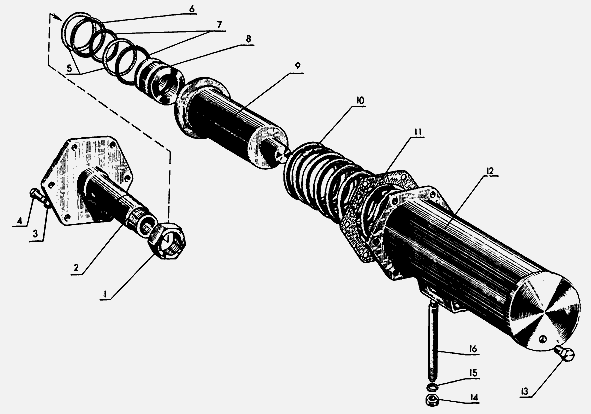

Детали гидроаккумулятора трактора МТЗ-80, МТЗ-82

70-4608065 Гидроаккумулятор в сборе

1 50-4609085 Гайка

2 50-4609045-Б Крышка

3 Шайба 10ОТ 65Г 06 ГОСТ 6402-70

4 Болт М10-6gх20.88.35.019 ГОСТ 7796-70

5 Ц55-1010042 Прокладка

6 Ц90-1212044-А Кольцо

7 Ц55-1010043 Кольцо уплотнительное

8 50-4609071-Б Поршень

9 50-4609050 Цилиндр

10 50-4609066 Пружина

11 50-4609078 Прокладка

12 70-4609055 Кожух

13 Пробка 2-1МК10х12 ГОСТ 12717-78

14 Гайка М16х1,5-6Н.6.019 ГОСТ 5915-70

15 252139-П2 Шайба 16ОТ 65Г ОСТ 37.001.115-74

16 50-4609082 Шпилька

70-4608065, 50-4609085, 50-4609045-Б, Ц55-1010042, Ц90-1212044-А, Ц55-1010043, 50-4609071-Б, 50-4609050, 50-4609066, 50-4609078, 70-4609055, 50-4609082

Гидроувеличитель сцепного веса (ГСВ) с гидроаккумулятором трактора МТЗ-80, МТЗ-82 предназначен для повышения тягово-сцепных качеств трактора.

Им обычно пользуются при работе трактора в агрегате с навесными почвообрабатывающими, посевными и посадочными машинами, имеющими опорные колеса. ГСВ также называют гидравлическим догружателем.

При использовании ГСВ трактора МТЗ-80, МТЗ-82 в подъемной полости цилиндра механизма навески создается давление подпора. Величина этого давления недостаточна для подъема орудия, и копирование рельефа почвы опорными колесами не нарушается.

Однако с орудия как бы снимается часть его собственной силы тяжести и вертикальных нагрузок, действующих на рабочие органы, и передается через механизм навески на задние колеса трактора.

Одновременно нагрузки, снятые с машины, будучи приложенными на определенном расстоянии от оси задних колес, перераспределяют также и нагрузки с передней оси на задние колеса, дополнительно увеличивая сцепной вес трактора.

Использование гидроувеличителя сцепного веса трактора МТЗ-80, МТЗ-82 увеличивает нагрузки на задние колеса трактора на 11...37%. Это повышает тяговое усилие на 1100...3900 Н (110...390 кгс), что для трактора класса 14 кН соответствует увеличению тяги на 8...28%. Иначе говоря, 0,1 МПа (1 кгс/см²) подпора масла в цилиндре механизма навески увеличивает тяговое усилие трактора примерно на 1%.

Одновременно тяговое сопротивление сельскохозяйственной машины (в частности, плуга) уменьшается примерно на 25%, так как при этом снижается вертикальная нагрузка на опорных колесах, что уменьшает сопротивление на их перекатывание по полю.

Значительно снижается также буксование ведущих колес трактора. Все это способствует увеличению производительности машинно-тракторного агрегата, снижению погектарного расхода топлива и уменьшению износа шин.

Гидроувеличитель трактора МТЗ-80, МТЗ-82 закреплен на стенке корпуса гидроагрегатов справа от распределителя. В верхней части его корпуса расположен золотник автоматического регулирования заданного давления.

В нижней расточке находится ползун, который с помощью наружного рычага, оси и внутреннего рычага может быть установлен в четыре положения: «ГСВ выключен», «ГСВ включен», «заперто», «сброс давления».

В первых трех положениях ползун удерживается с помощью фиксирующих шариков, расположенных в отверстиях сепаратора и прижимаемых пружиной через коническую поверхность обоймы к кольцевым канавкам ползуна.

При переводе ползуна из одного положения в другое возникающая осевая сила выталкивает шарики из канавки, отодвигая обойму и сжимая пружину. Затем шарики попадают в следующую канавку и снова фиксируют ползун.

В положении «сброс давления» сжимается пружина, а шарики накатываются на пологую коническую поверхность ползуна. В этом положении ползун может удерживаться только рукой тракториста, так как пружина, разжимаясь, стремится установить его в позицию «ГСВ включен».

Между двумя расточками в корпусе под золотник и ползун расположен обратный клапан, а внизу - запорный клапан. Ось рычагов уплотняется двумя кольцами по большому диаметру, меньший диаметр расположен в глухом отверстии крышки. От осевых перемещений ось предохраняется свертным штифтом, установленным в отверстие передней крышки.

Гидроаккумулятор трактора МТЗ-80, МТЗ-82 служит для поддержания подпора масла в цилиндре механизма навески и установлен на левом рукаве задней полуоси. Шток с поршнем закреплен через крышку к кожуху.

По поршню скользит подвижной цилиндр, который поджимается пружиной. Под давлением масла, поступающего по отверстию в штоке гидроаккумулятора, цилиндр перемещается и сжимает пружину.

При работе трактора МТЗ-80, МТЗ-82 с использованием ГСВ давление масла, возникающее под действием пружины на цилиндр, передается в силовой цилиндр механизма навески, создавая в нем подпор масла. Имеющаяся на задней крышке кожуха пробка предназначена для слива утечек масла, просочившегося через уплотнения штока.
