Головка блока цилиндров Д-240/243 трактора МТЗ-80/82

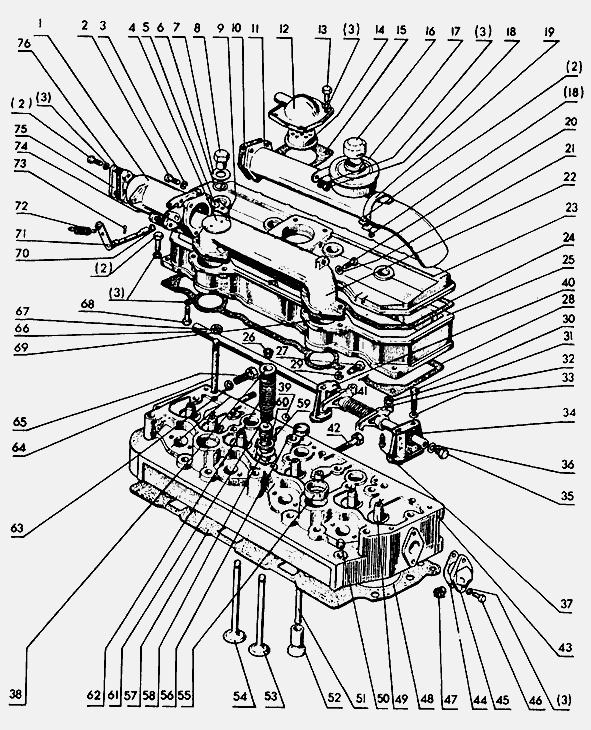

Запасные части головки блока цилиндров Д-240/243 трактора МТЗ-80/82

240-1003012 Головка цилиндров в сборе

240-1003013 Головка цилиндров в сборе

240-1003030-13 Крышка головки

240-1003220-А-08 Патрубок в сборе

240-1007151-Б-01 Стойка задняя

240-1007152Б-01 Стойка третья

1 - 240-1003222-Б-01 Патрубок

2 - Болт М8-6gх35.88.30.019 ГОСТ 7796-70

3 - Шайба 8 ГОСТ 6402-70

4 - 240-1003221 Заслонка

5 - 240-1003229-01 Заглушка

6 - 50-1003107-А Кольцо

7 - 50-1003106 Шайба

8 - 50-1003104 Гайка колпака

9 - 240-3509157 Прокладка

10 - 240-1003264-А Прокладка

11 - 240-1003260 Труба

12 - 240-1002430-В Корпус сапуна

13 - Болт М8-6gх16.88.35.019 ГОСТ 7796-70

14 - 240-1002440 Фильтр

15 - 240-1002444-А Прокладка

16 - 240-3707200 Пробка

17 - 240-3707140-А Бачок

18 - Гайка М8.6.019 ГОСТ 5915-70

19 - ХС-61.019 Хомут

20 - 240-1003281 Пробка

21 - 36-11047-88 Прокладка

22 - 240-1103033-01 Коллектор

23 - 240-1003122Б-02 Колпак

24 - 240-1003109 Прокладка

25 - 240-1003032-01 Крышка головки

26 - 50-1007053-А1 Сухарь клапана

27 - 240-1007185 Фиксатор

28 - 240-1003108 Прокладка

29 - Шайба 10 ГОСТ 6402-70

30 - Болт М12-6gх85.88.35.019 ГОСТ 7796-70

31 - Д02-063 Гайка

32 - 50-1007212 Коромысло

33 - Шайба 12 ГОСТ 6402-70

34 - 240-1007151-Б Стойка передняя

35 - 50-1007182 Пробка

36 - 50-1007183 Шайба

37 - 50-1007175-Б1 Винт

38 - 240-1007048 Тарелка

39 - Д02-003-А Заглушка

40 - 240-1007152-Б Стойка вторая

41 - 50-1007103-А Пружина

42 - Болт М12-6gх85.88.35.019 ГОСТ 7796-70

43 - 240-1003015 Головка цилиндров

44 - 50-1015598 Прокладка

45 - 70-8115022-А Патрубок

46 - Болт М8-6gх20.88.35.019 ГОСТ 7796-70

47 - КГ 3/8" Пробка

48 - Ф-4.118.3 Кольцо

49 - 240-1007032-Б-01 Втулка

50 - КГ 3/4" Пробка

51 - 240-1007310 Штанга

52 - 240-1007375 Толкатель

53 - 240-100701 5Б4 Клапан выпускной

54 - 240-1007014Б4 Клапан впускной

55 - 50-1003103-А Стакан

56 - 50-1003117-А Заглушка

57 - 50-1003020-А2-01 Прокладка

58 - 240-1007054 Шайба

59 - 240-1007055 Шайба

60 - 240-1007020 Манжета

61 - 240-1007046-А1 Пружина клапана

62 - 240-1007045-А1 Пружина клапана

63 - 245-3701069 Шайба

64 - 50-1003112 Шпилька

65 - Болт М12-6дх35.88.35.019 ГОСТ 7796-70

66 - 50-1007102-А Ось

67 - Гайка М12.6 ГОСТ 5915-70

68 - Болт М8-6х35.88.35.019 ГОСТ 7796-70

69 - 240-1003031-01 Прокладка

70 - Кольцо 009-01 3-25-2-1 ГОСТ 9833-73

71 - 240-1003240-А Валик заслонки

72 - 240-1003226 Пружина

73 - Болт М4-6дхЮ.58.019 ГОСТ 17473-72

74 - 240-1003227 Штифт

75 - 240-1003229 Заглушка

76 - 240-3507115-А Прокладка

240-1003012, 240-1003013, 240-1003030-13, 240-1003220-А-08, 240-1007151-Б-01, 240-1007152Б-01, 240-1003222-Б-01, 240-1003221, 240-1003229-01, 50-1003107-А, 50-1003106, 50-1003104, 240-3509157, 240-1003264-А, 240-1003260, 240-1002430-В, 240-1002440, 240-1002444-А, 240-3707200, 240-3707140-А, ХС-61.019, 240-1003281, 36-11047-88, 240-1103033-01, 240-1003122Б-02, 240-1003109, 240-1003032-01, 50-1007053-А1, 240-1007185, 240-1003108, 50-1007212, 240-1007151-Б, 50-1007182, 50-1007183, 50-1007175-Б1, 240-1007048, Д02-003-А, 240-1007152-Б, 50-1007103-А, 240-1003015, 50-1015598, 70-8115022-А, 240-1007032-Б-01, 240-1007310, 240-1007375, 240-1007015Б4, 240-1007014Б4, 50-1003103-А, 50-1003117-А, 50-1003020-А2-01, 240-1007054, 240-1007055, 240-1007020, 240-1007046-А1, 240-1007045-А1, 245-3701069, 50-1003112, 50-1007102-А, 240-1003031-01, 240-1003240-А, 240-1003226, 240-1003227, 240-1003229, 240-3507115-А

Головка блока цилиндров трактора МТЗ-80/82 представляет собой чугунную отливку, которая устанавливается на блок цилиндров и крепится шестнадцатью шпильками. Гайки шпилек затягиваются динамометрическим ключом в определенной последовательности.

Между поверхностями блока и головки МТЗ-80/82 находится специальная асбостальная прокладка. Внутренняя полость головки служит водяной рубашкой.

Поступающая из блока цилиндров охлаждающая жидкость направляется по каналам к наиболее нагретым местам: перемычкам между клапанами и форсунками.

Сверху на головке блока цилиндров МТЗ-80/82 установлены клапанный механизм и крышка головки, к которой крепятся впускной коллектор и колпак крышки с сапуном, закрывающий клапанный механизм.

В нижней части головки расположены гнезда для впускных и выпускных клапанов. В каналы над этими гнездами запрессованы направляющие втулки клапанов.
