Генератор 464.3701 колесного трактора МТЗ-80/82

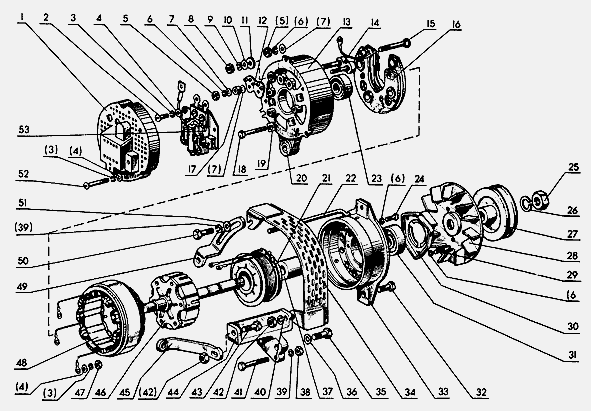

Компоненты генератора 464.3701 трактора МТЗ-80/82

 464.3701 Генератор в сборе

1 46.3701001 Крышка регулирующего устройства

2 001300-17 Винт М4-6gх12 ОСТ 37001.127-81

3 Шайба 4Л ОСТ 37.001.115-75

4 002500-01 Шайба 4 ОСТ 37.001.144-75

5 002100-02 Гайка М6-7Н ОСТ 37.001.124-75

6 Шайба 5Л ОСТ 37.001.115-75

7 002500-03 Шайба 5 01 016 ГОСТ 11371-78

8 002100-03 Гайка М6-6Н ОСТ 37.001.124-75

9 Шайба 6Л ОСТ 37.001.115-75

10 002500-05 Шайба 6 01 16 ГОСТ 10450-78

11 46.3701017 Шайба изоляционная

12 46.3701013 Изолятор

13 46.3701300 Крышка задняя

14 46.3701020 Панель выводов

15 46.3701015 Болт М6х53

16 ЖГИК.435111.003 Выпрямитель

17 46.3701018 Втулка распорная

18 46.3701008 Болт М4х27,5

19 46.3701011 Изолятор фазный

20 46.3701081 Втулка разрезная

21 46.3701060 Катушка возбуждения

22 46.3701080 Болт стяжной

23 Шарикоподшипник 6-180502 К1С9 ТУ 4533-76

24 001300-05 Винт М5-6gх14,5 ОСТ 37001.127-81

25 002100-07 Гайка М16х1,5-6Н.5А.019 ГОСТ 5929-70

26 Шайба 16Л 65Г 016 ГОСТ 6402-70

27 464.3701051 Шкив (одноручьевой)

28 46.3701003 Вентилятор

29 001300-13 Винт М5-6gх26 ОСТ 37001.127-81

30 46.3701007 Крышка подшипника

31 Шарикоподшипник 6-180603КС9 ТУ 4538-А6

32 Болт М10-6gх30.88.35.019 ГОСТ 7796-70

33 46.3701400 Крышка передняя

34 240-3701060-Б Щиток

35 Болт М12-6gх35.88.35.019 ГОСТ 7796-70

36 245-3701069 Шайба

37 46.3701005 Втулка ротора

38 Гайка М8-6Н.6.019 ГОСТ 6915-70

39 Шайба 8 65Г 06 ГОСТ 6402-70

40 Шайба 10 65Г 06 ГОСТ 6402-70

41 Болт М8-6gх100.88.35.019 ГОСТ 7795-70

42 Гайка М10-6Н.6.019 ГОСТ 5915-70

43 Болт М10-6gх55.88.35.019 ГОСТ 7795-70

44 240-3701056-Б Кронштейн генератора

45 240-3701068-Б Растяжка

46 46.3701200 Ротор

47 002100-09 Гайка М4-6Н ОСТ 37001.124-55

48 46.3701100 Статор

49 240-3701063 Планка

50 Болт М8-6gх25.88.35.019 ГОСТ 7796-70

51 50-1002073 Шайба упорная

52 46.3701009 Винт М8х28

53 ЖГИК 435315002 Регулирующее устройство

464.3701, 46.3701001, 46.3701017, 46.3701013, 46.3701300, 46.3701020, 46.3701015, 46.3701018, 46.3701008, 46.3701011, 46.3701081, 46.3701060, 46.3701080, 464.3701051, 46.3701003, 46.3701007, 46.3701400, 240-3701060-Б, 245-3701069, 46.3701005, 240-3701056-Б, 240-3701068-Б, 46.3701200, 46.3701100, 240-3701063, 50-1002073, 46.3701009

Генератор 464.3701 трактора МТЗ-80, МТЗ-82 размещен на кронштейне с правой стороны дизеля и приводится во вращение от коленчатого вала посредством ременной передачи. Таким образом, он преобразует механическую энергию в электрическую энергию переменного тока.

Однако аккумуляторная батарея вырабатывает постоянный ток, поэтому переменный ток генератора, прежде чем попасть в схему, пропускается через встроенный в генератор трехфазный кремниевый выпрямитель, собранный по мостовой схеме, и преобразуется в постоянный.

Генератор 464.3701 трактора МТЗ-80, МТЗ-82 состоит из двух основных частей: неподвижной - статора и вращающейся - ротора. Статор набран из листов электротехнической стали. На девять выступов с внутренней его стороны надеты катушки трехфазной обмотки.

Каждая фаза образована тремя катушками, соединенными последовательно, а сами фазы соединены в схему «треугольник». Концы фаз выведены к трем контактным болтам (обозначены «-») панели и соединены с выпрямителем.

Ротор генератора 464.3701 трактора МТЗ-80, МТЗ-82 набран из листов электротехнической стали в виде шестилучевой звездочки и напрессован на вал, который вращается в двух шариковых подшипниках - передней и задней крышек.

На выходной конец вала надет и закреплен гайкой со стопорной шайбой литой чугунный шкив, к которому прикреплена крыльчатка вентилятора.

К передней крышке приварены две лапы (одна служит для регулировки натяжения ремня, другая - для крепления генератора), а к задней - одна (для крепления). На цилиндрической части крышек предусмотрены отверстия для стока конденсата и попавшей внутрь генератора воды.

На задней крышке генератора 464.3701 трактора МТЗ-80, МТЗ-82 расположены две панели с выводными клеммами М, В, Ш (постоянного тока) и «-» (переменного тока). К торцу внутри передней крышки прикреплена катушка возбуждения.

Начало обмотки катушки возбуждения соединено с корпусом, а конец выведен гибким монтажным проводом на клемму. Статор и крышка зафиксированы от поворота относительно друг друга и стянуты тремя стяжными винтами.
