Устройство и обслуживание системы охлаждения Д-245

Система охлаждения Д-245 (Рисунки 1а и 1б ) МТЗ-892, МТЗ-92П закрытого типа, с принудительной циркуляцией охлаждающей жидкости от центробежного насоса.

Система охлаждения двигателя в составе автотранспортного средства должна обеспечивать температуру выходящей из дизеля охлаждающей жидкости не более плюс 100°С и масла – не более плюс 115° С при температуре окружающего воздуха плюс 40° С.

Водяной насос (помпа) Д-245 приводится во вращение клиновым ремнем от шкива коленчатого вала. Смазка Литол в подшипниковую полость насоса заложена при сборке. В процессе
эксплуатации смазывание подшипников не требуется.

Температуру жидкости в системе охлаждения Д-245 МТЗ-892, МТЗ-92П контролируют по дистанционному термометру, датчик которого установлен в головке цилиндров. Кроме того, в крышке корпуса термостата установлен датчик светового сигнализатора аварийной температуры охлаждающей жидкости.

Запрещается эксплуатация дизеля при загорании светового сигнализатора аварийной температуры охлаждающей жидкости в системе охлаждения.

Температура охлаждающей жидкости в системе охлаждения Д-245 должна поддерживаться в пределах от 85º С до 95º С.

Для ускорения прогрева дизеля после пуска и автоматического регулирования температурного режима при различных нагрузках и температурах окружающего воздуха служит термостат с температурой начала открытия основного клапана 87±2 °С.

Имеется два варианта установки вентилятора на дизеле: без проставки и с проставкой. Возможна установка вентилятора с электромагнитной или вязкостной муфтой отключения вентилятора.

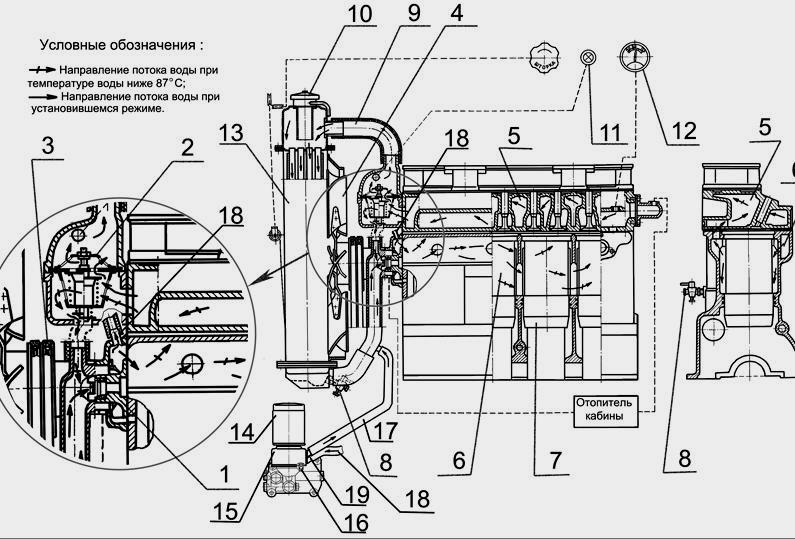

Рис.1а. Схема системы охлаждения Д-245 (Дизели с ЖМТ)

1- водяной насос; 2 - термостат; 3 – ремень привода водяного насоса; 4 – вентилятор; 5 – рубашка охлаждения головки цилиндров; 6 – рубашка охлаждения блока цилиндров; 7 – гильза блока цилиндров; 8 – краники для слива охлаждающей жидкости; 9 – патрубок; 10 – пробка заливной горловины; 11 – световой сигнализатор аварийной температуры охлаждающей жидкости; 12 указатель температуры охлаждающей жидкости; 13 – радиатор; 14 – фильтр масляный; 15 – жидкостно- масляный теплообменник (ЖМТ); 16 – пробка для слива охлаждающей жидкости; 17 – патрубок отвода охла-ждающей жидкости от ЖМТ; 18 –патрубок подвода охлаждающей жидкости к ЖМТ.

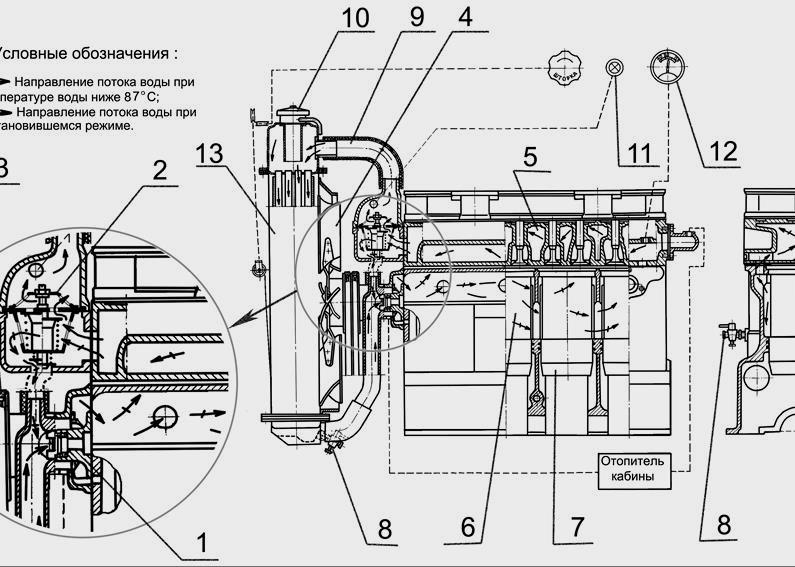

Рис.1б. Схема системы охлаждения Д-245 (Двигатель без ЖМТ)

1- водяной насос; 2 - термостат; 3 – ремень привода водяного насоса; 4 – вентилятор; 5 – рубашка охлаждения головки цилиндров; 6 – рубашка охлаждения блока цилиндров; 7 – гильза блока цилиндров; 8 – краники для слива охлаждающей жидкости; 9 – патрубок; 10 – пробка заливной горловины; 11 – световой сигнализатор аварийной температуры охлаждающей жидкости; 12 указатель температуры охлаждающей жидкости; 13 – радиатор.

Обслуживание системы охлаждения Д-245

Проверку уровня охлаждающей жидкости МТЗ-892, МТЗ-92П проводите ежесменно перед пуском дизеля. Снимите пробку радиатора и проверьте уровень охлаждающей жидкости, который должен быть до верхнего торца заливной горловины. Не допускайте снижения уровня ниже, чем на 40 мм от верхнего торца заливной горловины.

Систему охлаждения заполняйте низкозамерзающей охлаждающей жидкостью. Следите за температурой охлаждающей жидкости, нормальная рабочая температура должна быть 85-95°С.

При повышении температуры выше нормальной проверьте уровень охлаждающей жидкости в радиаторе, герметичность радиатора и натяжение ремня вентилятора.

При необходимости, но не реже чем через каждые 120 тыс. км пробега транспортного средства, промойте систему охлаждения от загрязнений. Для промывки используйте раствор из 50-60 г кальцинированной соды на 1 л воды.

Промывку системы МТЗ-892, МТЗ-92П производите в следующем порядке:

- залейте в радиатор 2 л керосина и заполните систему приготовленным раствором;

- запустите дизель и проработайте 8-10 ч или 350-400 км пробега, после чего слейте раствор и промойте систему охлаждения чистой водой.

Разборка и сборка водяного насоса (помпы) Д-245

Отверните гайку 9 (рис.2) крепления шкива привода водяного насоса. С помощью съемника снимите шкив 7 водяного насоса. Извлеките из корпуса насоса кольцо 12, стопорящее подшипниковый узел.

Снимите крыльчатку 3 с вала насоса 2, используя резьбовое отверстие в торце крыльчатки (М18x1,5), с помощью специального болта.

Выпрессуйте вал с подшипниками из корпуса водяного насоса Д-245. Направление выпрессовки - в сторону установки шкива.

Спрессуйте подшипники с вала. Снимите кольцо упорное 13. Выпрессуйте сальник из корпуса насоса. Детали продефектуйте.

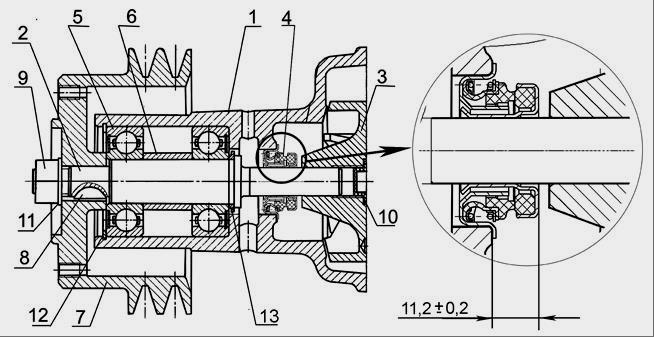

Рис.2. Водяной насос (помпа) Д-245

1 – корпус; 2 – валик насоса; 3 – крыльчатка; 4 – уплотнение водяного насоса; 5 – подшипник; 6 – втулка; 7 – шкив; 8 – шпонка; 9 – гайка; 10 – заглушка; 11 – шайба; 12 – кольцо стопорное; 13 – кольцо упорное.

Установите на вал помпы кольцо упорное 13, напрессуйте подшипники. Заполните подшипники и подшипниковую полость смазкой в количестве 45г. Запрессуйте вал с подшипниками в корпус насоса.

Установите кольцо 12, стопорящее подшипниковый узел. Установите шкив насоса, шайбу и гайку. Гайку затянуть, обеспечив значение крутящего момента 120…140Нм.

Через оправку напрессуйте уплотнение водяного насоса Д-245 внутренним корпусом на вал водяного насоса и, одновременно, запрессуйте наружным корпусом уплотнения в корпус водяного насоса до упора фланца корпуса уплотнения в привалочную поверхность корпуса насоса, при этом конструктивное исполнение оправки должно обеспечить напрессовку внутреннего корпуса уплотнения таким образом, чтобы торцовая поверхность внутреннего корпуса располагалась на расстоянии 11,2±0,2 мм от привалочной поверхности корпуса насоса.

Напрессуйте на вал крыльчатку, установите заглушку в торец крыльчатки. Утопание торца крыльчатки относительно привалочной плоскости корпуса водяного насоса не должно превышать 0,3мм, выступание крыльчатки не допускается. Установите водяной насос на дизель.

Проверка натяжения ремня вентилятора двигателя Д-245

- Проверку производите через каждые 5 тыс. км пробега. Натяжение ремня вентилятора двигателя считается нормальным, если прогиб его на ветви шкив коленчатого вала - шкив генератора, в соответствии с рисунком 30, находится в пределах мм 12-17 при нажатии на ремень с усилием 40 Н.

- Для регулировки натяжения ремня двигателя ослабьте крепление генератора.

- Поворотом корпуса генератора отрегулируйте натяжение ремня. Затяните болт крепления планки и гайки болтов крепления генератора.
