Сборочные детали сцепления МТЗ-1221

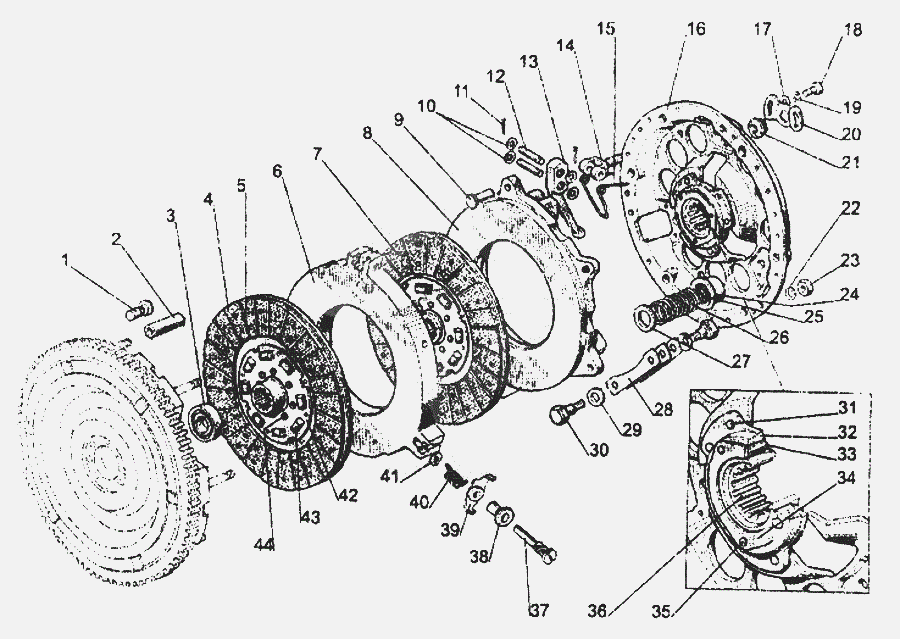

Сцепление
трактора МТЗ-1221
1520-1601085 Диск средний в сборе
85-1601090-V Диск сцепления в сборе
85-1601120-В Диск опорный в сборе
85-1601125 Диск опорный с заклепкой и ступицей в сборе
1 ) 142-1601316 Сухарь
2 ) 70-1601074 Втулка
3 ) 6-180205К1S17 Подшипник
4 ) 70-1601138-01 Накладка фрикционная
5 ) 2-4х8-32 Заклепка
6 ) 1520-1601092 Диск средний
7 ) 85-1601130-01 Диск ведомый (с безасбестовыми накладками)
8 ) 85-1601093-В Диск нажимной
9 ) 1520-1601123 Упор
10 ) 85-1601108 Шайба
11 ) 3,2х18 Шплинт
12 ) 85-1601096 Палец
13 ) 85-1601094 Рычаг отжимной
14 ) 85-1601097 Вилка
15 ) 85-1601083 Пружина
16 ) 85-1601122-В Диск опорный
17 ) SНР8 Шайба
18 ) М8х16 Болт
19 ) SНР8 Шайба
20 ) 85-1601086 Шайба стопорная
21 ) 85-1601109-А Гайка регулировочная
22 ) SНР12 Шайба
23 ) М12х1,25 Гайка
24 ) 85-1601072-В Стакан
25 ) 77.55.121-1 Пружина
26 ) 85-1601115 Пружина
27 ) 85-1601118-В Шайба изолирующая
28 ) 85-1601124 Пластина
29 ) 85-1601121 Шайба
30 ) 85-1601126 Болт
31 ) 8х22 Заклепка
32 ) 70-1601051 Ступица (входит в дет.70-1601125)
33 ) 70-1601091 Демпфер
34 ) 70-1601062 Шайба
35 ) 6х30 Штифт
36 ) 70-1601053 Втулка
37 ) 142-1601306 Ось отжимного рычага
38 ) 142-1601088 Втулка
39 ) 142-1601087-В Рычаг отжимной
40 ) 142-1601314-В Пружина
41 ) 142-1601089 Шайба стопорная
42 ) 50-1601142-А Ступица
43 ) 70-1601071 Демпфер
44 ) 8х22 Заклепка
1520-1601085, 85-1601090-V, 85-1601120-В, 85-1601125, 142-1601316,
70-1601074, 70-1601138-01, 1520-1601092, 85-1601130-01,
85-1601093-В, 1520-1601123,
85-1601108, 85-1601096, 85-1601094, 85-1601097, 85-1601083,
85-1601122-В, 85-1601086, 85-1601109-А, 85-1601072-В, 85-1601115,
85-1601118-В, 85-1601124,
85-1601121, 85-1601126, 70-1601051, 70-1601091, 70-1601062,
70-1601053, 142-1601306, 142-1601088, 142-1601087-В, 142-1601314-В,
142-1601089, 50-1601142-А, 70-1601071

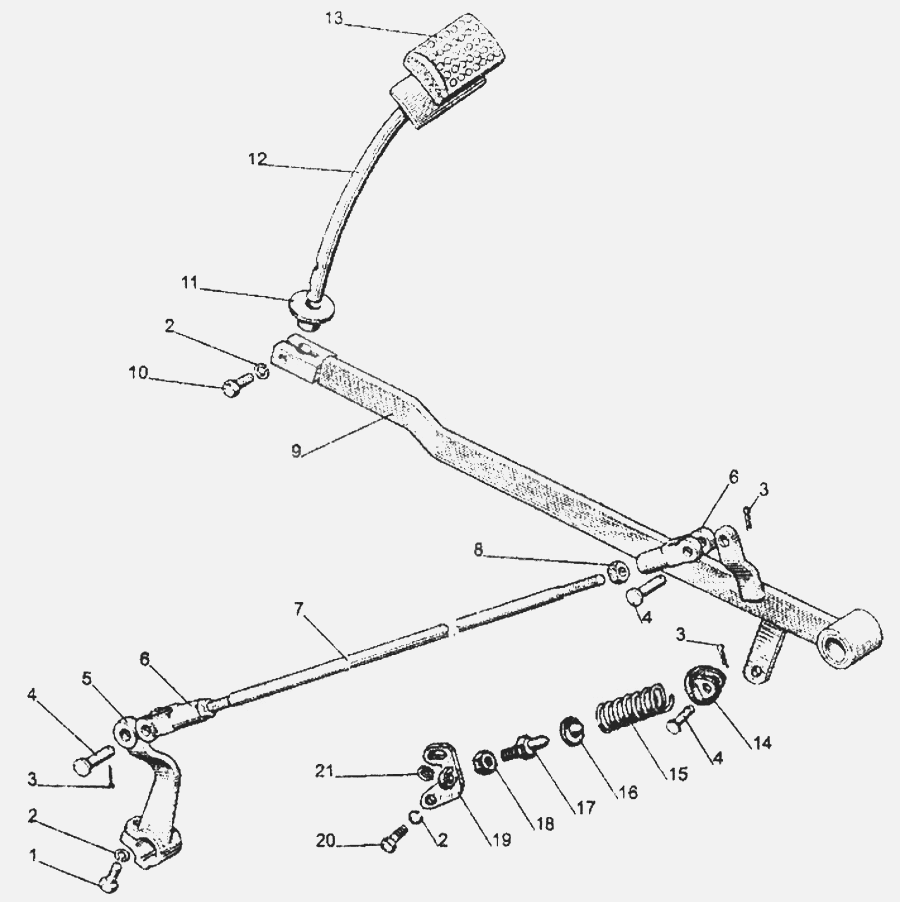

Управление сцеплением трактора МТЗ-1221
85-1602110 Тяга сцепления с вилкой и гайкой в сборе
1 ) М12х35 Болт
2 ) SНР12 Шайба
3 ) 3,2х18 Шплинт
4 ) 12х32 Палец
5 ) 80-1601219-В Рычаг
6 ) 50-3502203 Вилка
7 ) 85-1602112 Тяга
8 ) М12х1,25 Гайка
9 ) 85-1602020 Педаль
10 ) М12х30 Болт
11 ) 80-3503158-А Чехол
12 ) 80-1602040-В Стержень педали
13 ) А13.33.002 Чехол
14 ) 50-1602027 Упор
15 ) 50-1602032 Пружина
16 ) 50-1602029 Шайба упорная
17 ) 80-1602033 Болт упорный
18 ) М16 Гайка
19 ) 50-1602034-В Кронштейн
20 ) М12х45 Болт
21 ) SНСН12 Шайба
85-1602110, 80-1601219-В, 50-3502203, 85-1602112, 85-1602020,
80-3503158-А, 80-1602040-В, 50-1602027, 50-1602032, 50-1602029,
80-1602033, 50-1602034-В
