Сборочные компоненты гидрораспределителя Р80-3/4-222
Р80-23.20.030 Золотник в сборе

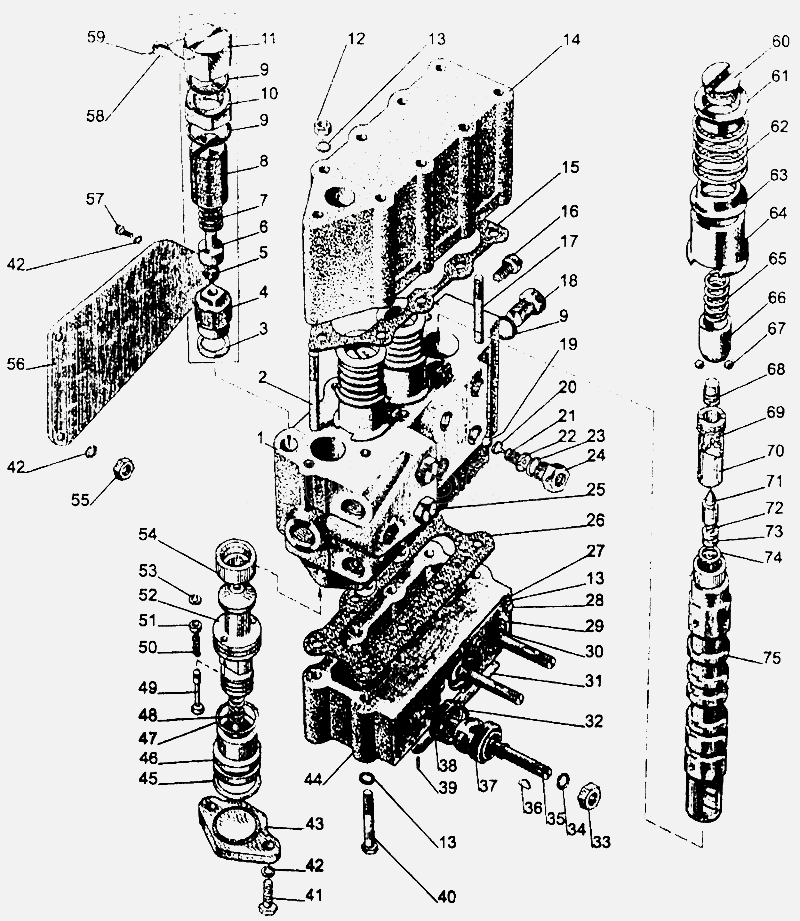

Р80-3/4-222-3Gg Гидрораспределитель Р80-3/4-222 трактора МТЗ-1221 в
сборе
1 - Р80-23R.30.421 Корпус
2 - Р75-080 Шпилька
3 - Р75-V-028-А Прокладка
4 - Р80-23.20.063 Гнездо
5 - 5,556 Шарик
6 - Р80-23.20.039 Направляющая
7 - Р40/75-0808048-В Пружина
8 - Р80-049 Винт
9 - 018-022-25-2-3 Кольцо
10 - Р75-058-В Гайка
11 - Р75-051-В Колпачок
12 - М8 Гайка
13 - SНР8 Шайба
14 - Р75-3-023 Крышка
15 - Р40/75-0708039-А Прокладка
16 - КG1/4" Пробка
17 - Р75-079 Шпилька
18 - Р75-066 Заглушка
19 - 14,288 Шарик
20 - Р80-23.20.007 Направляющая
21 - Р80-23.20.002 Пружина
22 - Р80-23.20.003 Шайба
23 - 024-028-25-2-2 Кольцо
24 - Р80-23.20.004 Переходник
25 - Р80-23.20.006 Заглушка
26 - Р75-3-038 Прокладка
27 - Р75-3-057 Пластина колец
28 - М8х20 Болт
29 - Р75-3-055-В Пластина пыльника
30 - Р75-056 Пыльник
31 - Р80-23.20.053 Табличка
32 - НШ46-0505037 Кольцо
33 - Р75-061 Гайка
34 - SНР12 Шайба
35 - Р75-054-В Рычаг
36 - 3х6,5 Шпонка
37 - Р80-23.20.065 Кольцо
38 - Р80-23.20.064 Кольцо
39 - НШ32-0303037-V Заклепка
40 - М8х55 Болт
41 - М10х25 Болт
42 - SНР10 Шайба
43 - Р75-071-V Упор
44 - Р80-23.20.022 Крышка верхняя
45 - Р75-077 Кольцо
46 - Р80-23.30.073 Направляющая
47 - 025-030-30-2-3 Кольцо
48 - Р75-072 Пружина
49 - Р75-VZVR-081-А Клапан
50 - Р75-VZVR-082 Пружина
51 - Р80-23R.20.085 Шайба
52 - Р80-23R.20.041 Клапан переливной
53 - Р75-VZVR-083-А Шайба
54 - Р80-23.20.043 Гнездо
55 - М10 Гайка
56 - 50-4607032-В Кронштейн
57 - М10х20 Болт
58 - 1,0х100 Проволока
59 - Р40/75-0808076 Пломба
60 - Р80-23.20.137 Пробка
61 - Р75-033 Стакан нижний
62 - Р80-23.20.035 Пружина
63 - Р75-034 Стакан нижний
64 - Р80-23.20.031 Обойма
65 - Р75-V-032 Пружина
66 - Р75-V-029 Втулка
67 - 6,35-100 Шарик
68 - Р75-V-025 Бустер
69 - Р80-23.20.026 Гнездо
70 - Р80.23.20.046-В Гильза
71 - Р80-23.20.045 Плунжер
72 - Р80-23.20.036 Пружина
73 - Р80-23.20.027 Гнездо
74 - Р75-V-028-А Прокладка
75 - Р80-23.20.224 Золотник
Р80-23.20.030, Р80-3/4-222, Р80-23Р.30.421, Р80-23.20.063,
Р80-23.20.039, Р40/75-0808048-В, Р75-058-В, Р75-051-В, Р75-3-023,
Р40/75-0708039-А, Р80-23.20.007, Р80-23.20.002, Р80-23.20.003,
Р80-23.20.004, Р75-3-057, Р75-3-055-В, Р75-056, Р75-054-В,
Р80-23.20.065, Р80-23.20.064, НШ32-0303037, Р75-071-V,
Р80-23.20.022, Р75-077, Р80-23.30.073, Р80-23R.20.085,
Р80-23R.20.041, Р80-23.20.043, Р75-033, Р80-23.20.035,
Р80-23.20.031, Р80-23.20.026, Р80.23.20.046-В, Р80-23.20.045,
Р80-23.20.224
