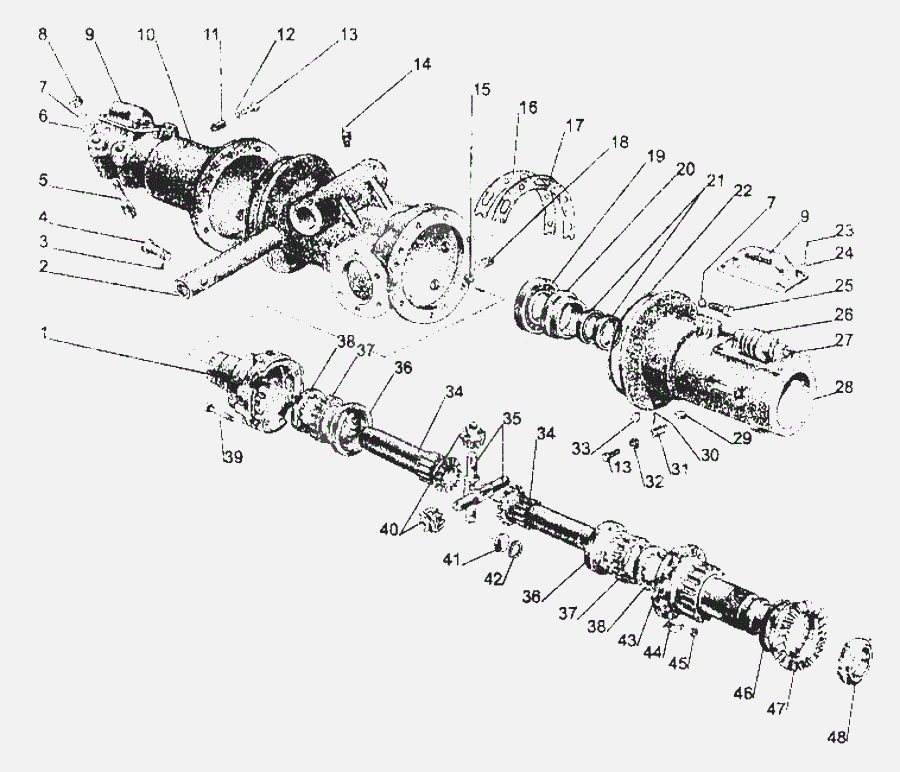

Узлы переднего ведущего моста МТЗ-1221
ПВМ МТЗ-1221
1221-2300020 Передний ведущий мост
52-2301040-В1 Обойма с сальником и манжетой в сборе
52-2302043 Прокладка регулировочная
52-2303010-В-01 Дифференциал в сборе
52-2303030 Шестерня с прокладкой и заглушкой в сборе
1 ) 52-2303015-В-01 Коробка дифференциала левая
2 ) 50-3000011 Ось качания
3 ) 4х36 Шплинт
4 ) 16х80 Палец
5 ) 52-2301056 Клин
6 ) 52-2301065 Шайба
7 ) SНР16 Шайба
8 ) М16х1,5 Гайка
9 ) 50-3104051 Крышка
10 ) 1420-2301055 Корпус
11 ) 82-2301073 Стакан
12 ) SНР12 Шайба
13 ) М12х40 Болт
14 ) SU-1/8"-А Сапун
15 ) D02-015 Штифт
16 ) 52-2303027 Прокладка регулировочная В = 0,5 мм (подбираются при
регулировке подшипников)
17 ) 52-2303028 Прокладка регулировочная В = 0,2 мм (подбираются при
регулировке подшипников)
18 ) КG3/4" Пробка
19 ) 7212А Подшипник
20 ) 52-2301062-В1 Обойма сальников
21 ) 2.2-45х65-1 Манжета
22 ) 150-155-36-2-4 Кольцо
23 ) М8х14 Болт
24 ) SНР8 Шайба
25 ) М16х40 Болт
26 ) 52-2301052 Винт
27 ) 52-2301054-А Ось
28 ) 1420-2301051 Крышка
29 ) 52-2301067 Заглушка
30 ) 5х45 Шплинт
31 ) 82-2301069 Штифт
32 ) М12 Гайка
33 ) 82-2301074 Пробка
34 ) 52-2303017 Шестерня
35 ) 52-2303019 Ось сателлита
36 ) 52-2303021 Чашка
37 ) 52-2303023-А1 Диск дифференциала ведущий
38 ) 52-2303024 Диск ведомый
39 ) 52-2303026 Болт
40 ) 52-2303018 Сателлит
41 ) 35-10 Заглушка
42 ) 52-2303034 Прокладка
43 ) 52-2303014-В-01 Коробка дифференциала правая
44 ) 52-2303032 Пластина
45 ) 52-2303013 Гайка
46 ) 52-2302042 Прокладка регулировочная
47 ) 52-2302019 Шестерня ведомая
48 ) 52-2302038-А1 Гайка
1221-2300020, 52-2301040-В1, 52-2302043, 52-2303010-В-01,
52-2303030, 52-2303015-В-01, 50-3000011, 52-2301056, 52-2301065,
50-3104051, 1420-2301055, 82-2301073, 52-2303027, 52-2303028,
52-2301062-В1, 150-155-36-2-4, 52-2301052, 52-2301054-А,
1420-2301051, 52-2301067, 82-2301069, 82-2301074, 52-2303017,
52-2303019, 52-2303021, 52-2303023-А1, 52-2303024, 52-2303026,
52-2303018, 52-2303034, 52-2303014-В-01, 52-2303032, 52-2303013,
52-2302042, 52-2302019, 52-2302038-А1

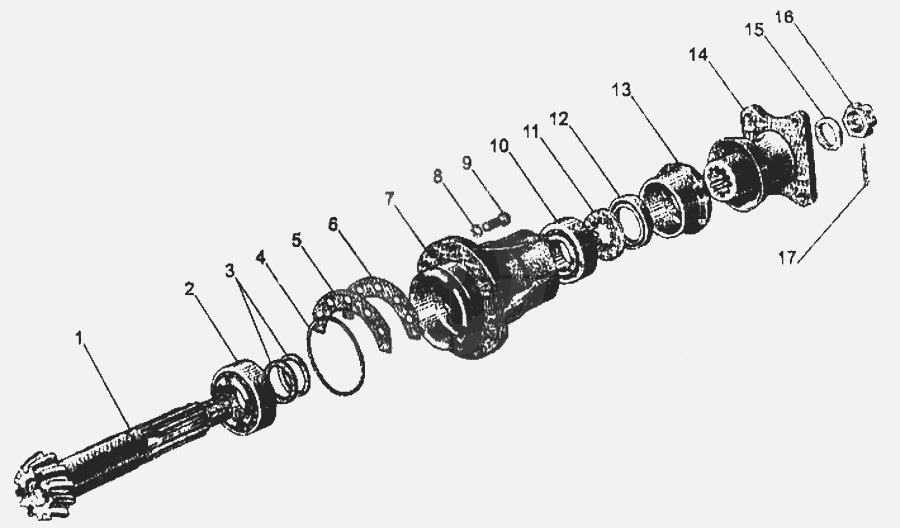

Главная передача ПВМ МТЗ-1221
52-2302010 Шестерня ведущая в сборе
52-2302025-А Обойма с манжетой в сборе
1 ) 52-2302015-А Шестерня ведущая
2 ) 7607А Подшипник
3 ) 52-2302026 Шайба регулировочная В = 2,7- 2,75 -2,90- 3,05
4 ) 089-095-36-1-4 Кольцо
5 ) 52-2302021 Прокладка регулировочная В = 0,5 мм
6 ) 52-2302022 Прокладка регулировочная В = 0,2 мм
7 ) 50-2302016-А Стакан
8 ) SНР12 Шайба
9 ) М12х30 Болт
10 ) 7506А Подшипник
11 ) 52-2302018 Кольцо
12 ) 2.2-38х58-1 Манжета
13 ) 52-2302017-А Обойма сальника
14 ) 52-1802070 Фланец
15 ) 52-1802079 Шайба
16 ) 70-3003032 Гайка
17 ) 4х25 Шплинт
52-2302010, 52-2302025-А, 52-2302015-А, 52-2302026, 52-2302021,
52-2302022, 50-2302016-А, 52-2302018, 52-2302017-А, 52-1802070,
52-1802079, 70-3003032
