Привод гидронасосов и насос НМШ-25

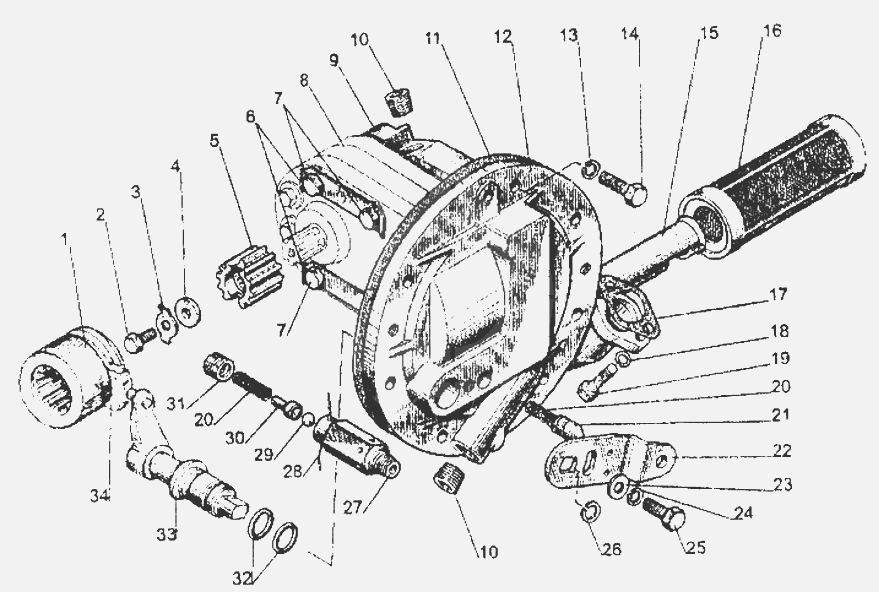

Привод
насосов трактора МТЗ-1221
80-1704010 Привод насосов в сборе
80-1704040 Клапан в сборе
1 ) 80S-1704096 Муфта
2 ) М8х20 Болт
3 ) 80-1704034 Шайба
4 ) 85-1601108 Шайба
5 ) 80-1704014-В Втулка
6 ) 80-1704092 Пластина
7 ) М12х75 Болт
8 ) NМSН25-00-00 Насос шестеренный
9 ) 80-1704093 Прокладка
10 ) 2-КG3/8" Пробка
11 ) 80-1704016 Прокладка
12 ) 80-1704015 Корпус
13 ) SНР10 Шайба
14 ) М10х30 Болт
15 ) 80-1704030 Маслопровод
16 ) 80-1704050 Фильтр
17 ) 80-1704033 Прокладка
18 ) SНР8 Шайба
19 ) М8х30 Болт
20 ) 50-1702148-А Пружина фиксатора
21 ) 80-1704037 Фиксатор
22 ) 80-1704018 Пластина
23 ) SНСН10 Шайба
24 ) SНР10 Шайба
25 ) М10х20 Болт
26 ) 2В18 Кольцо
27 ) 80-1704041 Корпус
28 ) 0,1х100 Проволока
29 ) 9,992-100 Шарик
30 ) 80-1704039 Направляющая
31 ) 80-1704038 Пробка
32 ) 020-025-30-1-4 Кольцо
33 ) 80-1704020-А Валик
34 ) 80-1704021 Сухарь
80-1704010, 80-1704040, 80S-1704096, 80-1704034, 85-1601108,
80-1704014-В, 80-1704092, НМШ25-00-00, 80-1704093, 80-1704016,
80-1704015, 80-1704030,
80-1704050, 80-1704033, 50-1702148-А, 80-1704037, 80-1704018,
80-1704041, 80-1704039, 80-1704038, 80-1704020-А, 80-1704021

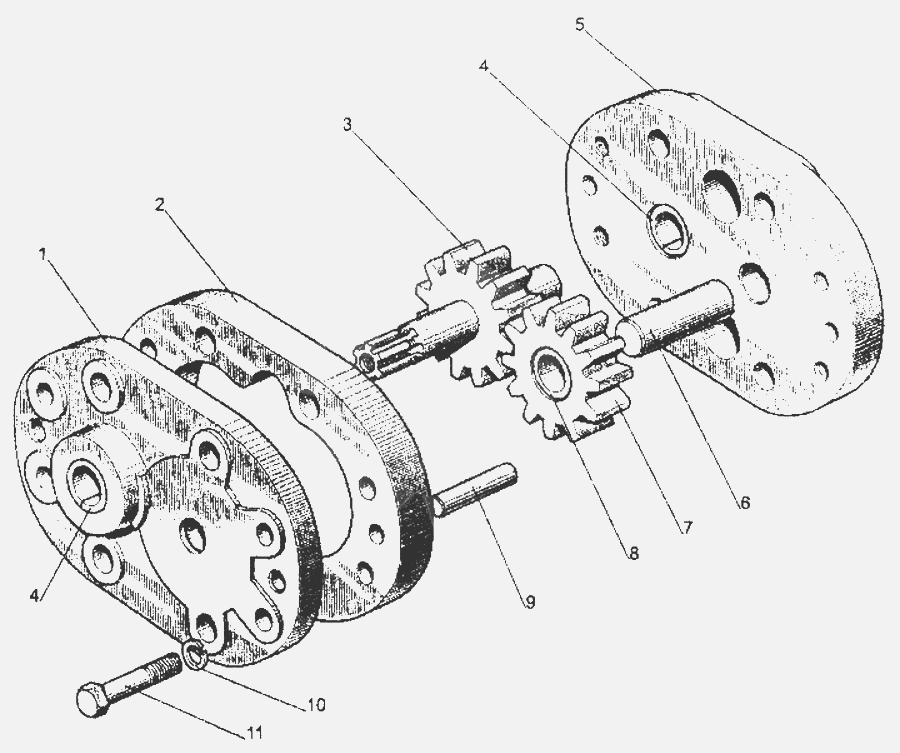

Насос шестеренный НМШ25 трактора
МТЗ-1221
НМШ25-00-00 Насос шестеренный
НМШ25-01-00 Крышка нижняя со втулкой свертной в сборе
НМШ25-02-00 Крышка верхняя со втулкой свертной в сборе
НМШ50-03-00 Шестерня ведомая со втулкой в сборе
1 ) НМШ-25-02-01 Крышка верхняя
2 ) НМШ25-00-01 Корпус
3 ) НМШ-25-00-02 Шестерня ведущая
4 ) НМШ25-01-02 Втулка свертная
5 ) НМШ-25-01-01 Крышка нижняя
6 ) НМШ25-04-01 Ось
7 ) НМШ50-03-01 Шестерня ведомая
8 ) НМШ-50-03-02 Втулка
9 ) 10х40 Штифт
10 ) SНР10 Шайба
11 ) М10х45 Болт
НМШ25-00-00, НМШ-25-01-00, НМШ25-02-00, НМШ50-03-00, НМШ-25-02-01,
НМШ25-00-01, НМШ25-00-02, НМШ25-01-02, НМШ-25-01-01, НМШ25-04-01,
НМШ50-03-01, НМШ50-03-02
