Коробка переключения передач и фильтр КПП МТЗ-1221

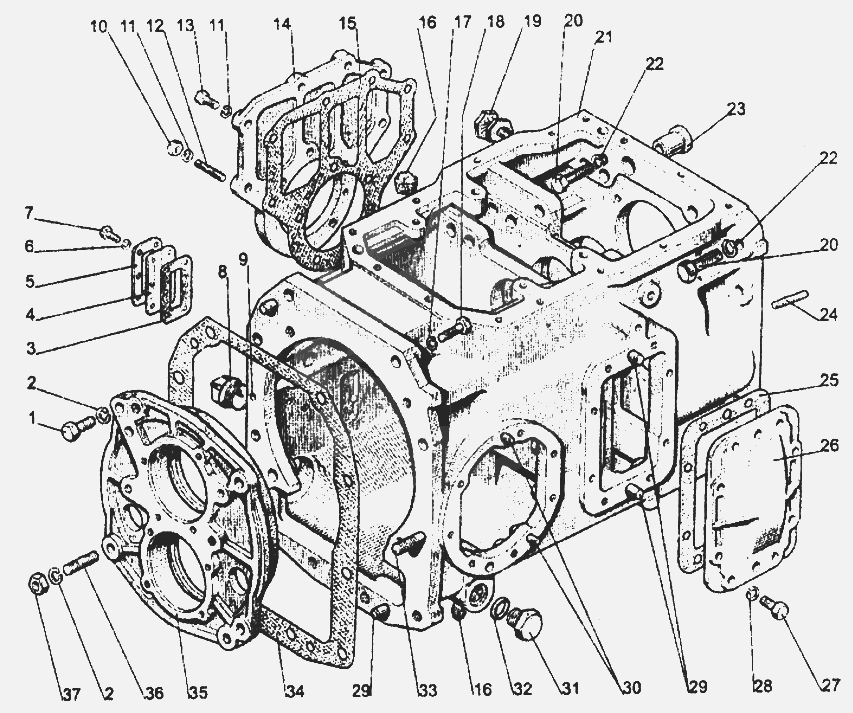

Коробка передач МТЗ-1221
1 ) М16х45 Болт
2 ) SНР16 Шайба
3 ) 85-4608086-А Прокладка
4 ) 85-4608087 Указатель
5 ) 85-4608088 Пластина
6 ) SНР6 Шайба
7 ) М6х20 Винт
8 ) 1,1/4" Пробка
9 ) 9,922-100 Шарик
10 ) М10 Гайка
11 ) SНР10 Шайба
12 ) 80-1701521 Шпилька
13 ) М10х30 Болт
14 ) 80-1701458 Крышка
15 ) 80-1701399-В Прокладка
16 ) 2-КG3/8" Пробка
17 ) SНР20 Шайба
18 ) 70-4605036 Болт
19 ) 50-1002318-В Рым-болт
20 ) М18х60 Болт
21 ) 80-1701025 Корпус
22 ) SНР18 Шайба
23 ) 80-1701424 Втулка
24 ) 112-1701524 Шпилька
25 ) 50-1701456-А Прокладка
26 ) 50-1701454 Крышка
27 ) М12х30 Болт
28 ) SНР12 Шайба
29 ) D01-015 Штифт
30 ) 10Рr2,2ах25С46 Штифт
31 ) 80-4608021 Заглушка
32 ) 027-032-30-1-4 Кольцо
33 ) 80-1701525 Шпилька
34 ) 80-1701026 Прокладка
35 ) 80-1701034 Стакан
36 ) 80-1701204 Шпилька
37 ) М16 Гайка
85-4608086-А, 85-4608087, 85-4608088, 80-1701521, 80-1701458,
80-1701399-В, 70-4605036, 50-1002318-В, 80-1701025, 80-1701424,
50-1701456-А, 50-1701454,
80-4608021, 80-1701525, 80-1701026, 80-1701034, 80-1701204

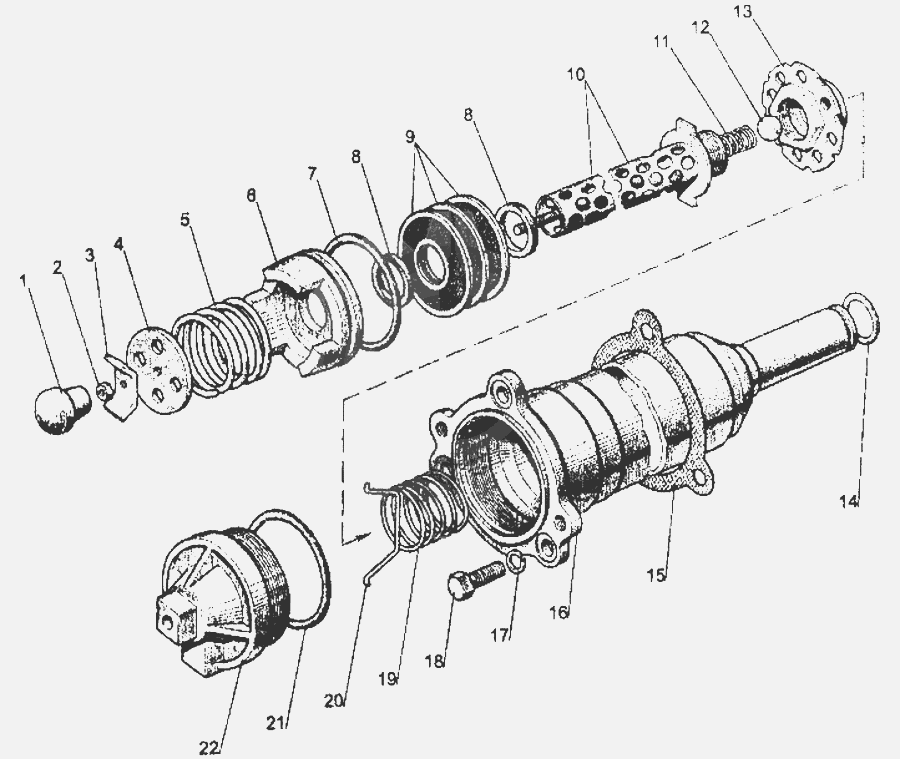

Фильтр КПП МТЗ-1221
150.57.015-2 Труба фильтра с пружиной,
шариком и корпусом клапана в сборе
150.57.025-2 Набор фильтрующих элементов
80-1716010 Фильтр в сборе
1 ) 70-3709012 Ручка переключателя
2 ) М5 Гайка
3 ) 150.57.195 Скоба
4 ) 150.57.116-1 Шайба
5 ) 150.57.115 Пружина
6 ) 150.57.149 Поршень
7 ) 059-065-36-2-4 Кольцо
8 ) 150.57.168 Кольцо
9 ) 60-080 Фильтроэлемент
10 ) 150.57.016-2 Труба
11 ) 150.57.172 Пружина
12 ) 15,081-100 Шарик
13 ) 150.57.030-1 Корпус клапана
14 ) 022-025-19-1-4 Кольцо
15 ) 80-1716016 Прокладка
16 ) 80-1716020 Корпус
17 ) SНР10 Шайба
18 ) М10х30 Болт
19 ) 80-1716018 Пружина
20 ) 80-1716017 Фиксатор
21 ) 066-071-30-1-4 Кольцо
22 ) 80.1716015 Крышка
80-1716010, 70-3709012, 80-1716016, 80-1716020, 80-1716018,
80-1716017, 80.1716015
