Комплектация головки блока цилиндров МТЗ-1221

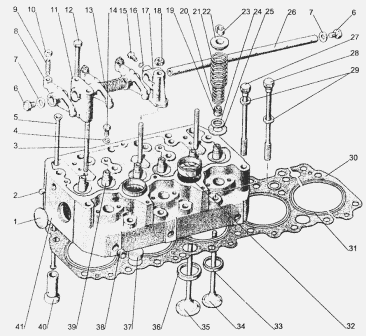

Головка
цилиндров. Клапаны и толкатели клапанов Д-260 трактора МТЗ-1221
260-1003012 Головка цилиндров в сборе
260-1003013 Головка цилиндров в сборе
260-1003075 Прокладка головок с кольцом в сборе
1 ) 260-1003016 Заглушка
2 ) 240-1003037 Заглушка
3 ) 50-1003112 Шпилька
4 ) 36-1104788 Прокладка
5 ) 260-1007310 Штанга
6 ) 50-1007182 Пробка оси коромысел
7 ) 50-1007183 Шайба пробки
8 ) 50-1007212-А3 Коромысло
9 ) 50-1007175-В1 Винт регулировочный
10 ) D02-063 Гайка
11 ) 240-1007151-В-01 Стойка оси коромысел крайняя
12 ) М12х85 Болт
13 ) 50-1007103-А Пружина оси коромысел
14 ) 240-1003281 Пробка
15 ) 240-1007185 Фиксатор
16 ) SНР10 Шайба
17 ) 240-1007152-В-01 Стойка оси коромысел средняя
18 ) М12 Гайка
19 ) 240-1007020 Манжета
20 ) 240-1007046-А1 Пружина клапана
21 ) 240-100 7045-А1 Пружина клапана наружная
22 ) 240-1007048 Тарелка
23 ) 50-1007053-А1 Сухарь клапана
24 ) 240-1007055 Шайба
25 ) 240-1007054 Шайба
26 ) 260-1007102 Ось коромысел
27 ) 260-1003124 Болт
28 ) 260-1003124-01 Болт
29 ) 260-1005123 Шайба
30 ) 260-1003025 Прокладка головок
31 ) 260-1003031 Кольцо
32 ) 50-1003103-А Стакан
33 ) 245-1003019 Седло выпускного клапана
34 ) 240-1007015-В6 Клапан выпускной
35 ) 245-1007014 Клапан впускной
36 ) 260-1003018 Седло клапана впускного
37 ) 240-1003027 Заглушка
38 ) D02-003-А Заглушка
39 ) 240-1007032-В Втулка направляющая клапана
40 ) 240-1007375-А Толкатель
41 ) 260-1003015 Головка цилиндров
260-1003012, 260-1003013, 260-1003075, 260-1003016, 240-1003037,
50-1003112, 36-1104788, 260-1007310, 50-1007182, 50-1007183,
50-1007212-А3, 50-1007175-В1, 240-1007151-В-01, 50-1007103-А,
240-1003281, 240-1007185, 240-1007152-В-01, 240-1007020,
240-1007046-А1, 240-100 7045-А1, 240-1007048, 50-1007053-А1,
240-1007055, 240-1007054, 260-1007102, 260-1003124, 260-1003124-01,
260-1005123, 260-1003025, 260-1003031, 50-1003103-А, 245-1003019,
240-1007015-В6, 245-1007014, 260-1003018, 240-1003027,
240-1007032-В, 240-1007375-А, 260-1003015

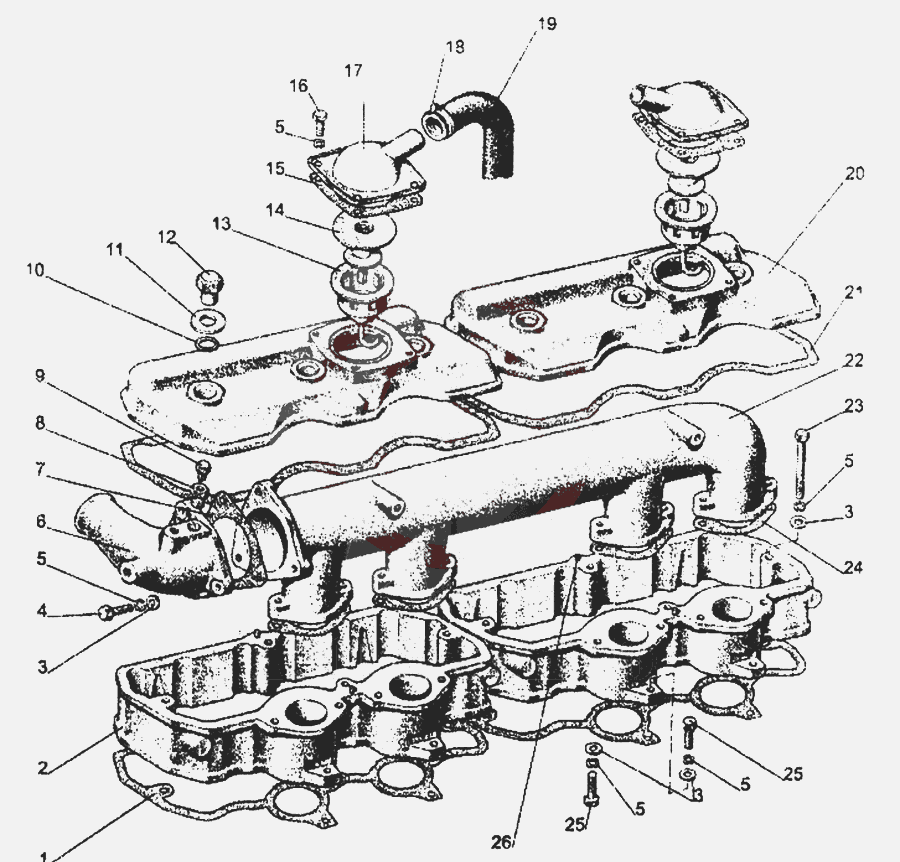

Крышки головок цилиндров,
коллектор и сапуны двигателя Д-260 трактора МТЗ-1221
260-1008030 Коллектор впускной в сборе
260-1008035 Патрубок с ввертышем и пробкой в сборе
1 ) 260-1003108 Прокладка крышки
2 ) 260-1003032 Крышка головки
3 ) SНСН8 Шайба
4 ) М8х25 Болт
5 ) SНР8 Шайба
6 ) 260-1008036 Патрубок
7 ) 260-1008033 Прокладка
8 ) 260-1008037 Ввертыш
9 ) КG1/8" Пробка
10 ) 50-1003107-А Кольцо
11 ) 50-1003106 Шайба
12 ) 50-1003104-А Гайка колпака
13 ) 245-1014440 Стакан
14 ) 245-1014445 Маслоотражатель
15 ) 240-1002444-А Прокладка
16 ) М8х16 Болт
17 ) 245-1014430 Корпус сапуна
18 ) НСНР-10 Хомут
19 ) 20х29-1,6 Рукав
20 ) 260-1003122 Колпак крышки
21 ) 260-1003109 Прокладка колпака
22 ) 260-1008031 Коллектор впускной
23 ) М8х75 Болт
24 ) 260-1003026 Прокладка коллектора
25 ) М8х30 Болт
26 ) 2,5х10 Штифт
260-1008030, 260-1008035, 260-1003108, 260-1003032, 260-1008036,
260-1008033, 260-1008037, 50-1003107-А, 50-1003106, 50-1003104-А,
245-1014440, 245-1014445, 240-1002444-А, 245-1014430, 260-1003122,
260-1003109, 260-1008031, 260-1003026
