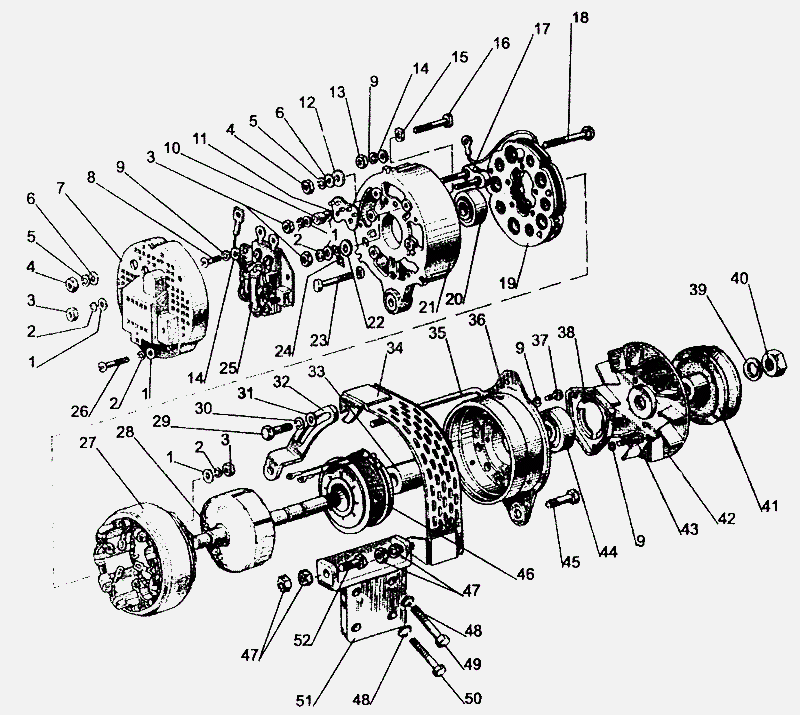

Комплектующие детали генератора МТЗ-1221
96-3701-01 Генератор МТЗ-1221 в сборе
1 - 002500-01 Шайба 4 ОСТ 37.001.144-75
2 - 4L Шайба
3 - 2100 Гайка М4-6
4 - 002100-03 Гайка М6-6Н ОСТ 37.001.124-75
5 - 6L Шайба
6 - 002500-05 Шайба 6 01 16 ГОСТ 10450-78
7 - 96.3701001-04 Крышка регулирующего устройства
8 - 001300-02 Винт VМ5х14
9 - 5L Шайба
10 - 96.3701018 Втулка распорная
11 - 96.3701013 Изолятор
12 - 46.3701017 Шайба изоляционная
13 - 002100-02 Гайка М6-7Н ОСТ 37.001.124-75
14 - 002500-03 Шайба 5 01 016 ГОСТ 11371-78
15 - 95.3701011 Изолятор фазный
16 - 96.3701021 Болт М4х35
17 - 96.3701020 Панель выводов
18 - 46.3701015 Болт М6х53
19 - 95.3701600-01 Блок выпрямительный
20 - 6-180502К1S9 Шарикоподшипник
21 - 96.3701300 Крышка задняя
22 - 96.3701017 Шайба изоляционная
23 - 46.3701008 Болт М4х27,5
24 - 46.3701019 Перемычка
25 - 96.3701500 Регулирующее устройство
26 - 001300-23 Винт VМ4х25
27 - 96.3701100 Статор
28 - 96.3701200 Ротор
29 - М8х20 Болт
30 - SНР8 Шайба
31 - 50-1002073 Шайба
32 - 260-3701063-А Планка
33 - 46.3701005 Втулка ротора
34 - 240-3701060-В Щиток
35 - 46.3701080 Болт стяжной
36 - 46.3701400-01 Крышка передняя
37 - 001300-26 Винт VМ5х9,5
38 - 46.3701007 Крышка подшипника
39 - 16L Шайба
40 - 002100-07 Гайка М16х1,5-6Н.5А.019 ГОСТ 5929-70
41 - 464.3701051 Шкив (одноручьевой)
42 - 46.3701003 Вентилятор
43 - 001300-13 Винт М5-6gх26 ОСТ 37001.127-81
44 - 6-180603К4S9 Шарикоподшипник
45 - М10х40 Болт
46 - 46.3701060 Катушка возбуждения
47 - М10 Гайка
48 - SНР10 Шайба
49 - 260-3701068 Болт
50 - М10х30 Болт
51 - 260-3701056 Кронштейн
52 - М10х55 Болт
