Механизмы и детали заднего моста МТЗ-82


Задний мост трактора МТЗ-82 служит для передачи крутящего момента от продольно расположенного вторичного вала коробки передач через главную передачу (редуктор) и дифференциал на конечные передачи и полуоси, на которых закреплены ступицы ведущих колес.

Все механизмы заднего моста МТЗ-82 размещены в чугунном корпусе, к передней стенке которого прикреплена коробка передач, а к задней - редуктор заднего ВОМ, кронштейн механизма навески и буксирное устройство.

В расточках боковых стенок корпуса вставлены и прикреплены к стенкам болтами стаканы ведущих шестерен конечных передач, кожухи тормозов и рукава задних полуосей. Сверху корпус закрыт крышкой из стального листа.

Главная передача редуктора заднего моста МТЗ-82 представляет собой пару конических шестерен со спиральным зубом. Передаточное число этой пары - 3,42 (41:12).

Ведущая шестерня 41 (рис. 5) установлена консольно на шлицевом конце вторичного вала 42 коробки передач и фиксируется гайкой, навернутой на резьбовой хвостовик вала.

Ведомая шестерня редуктора заднего моста МТЗ-82 прикреплена к фланцу корпуса дифференциала болтами и гайками 7, которые попарно контрятся отгибными пластинами 8.

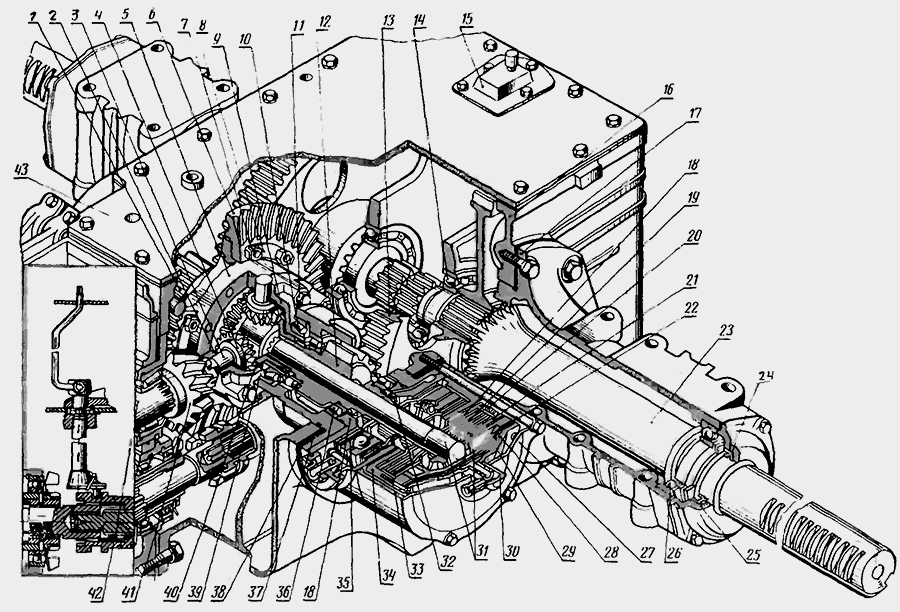

Рис. 5. Задний мост МТЗ-82

1 и 12- ведущие шестерни конечных передач; 2 - шайба сателлита; 3 - крестовина дифференциала; 4 - сателлит; 5 - корпус дифференциала; 6 - ведомая шестерня главной передачи; 7 - гайка ведомой шестерни; 8 - стопорная пластина; 9 - крышка корпуса дифференциала; 10 - конический подшипник; 11 - болт; 13 - ведомая шестерня конечной передачи; 14, 26 и 36 - подшипники; 15 - крышка люка; 16 - корпус заднего моста, 17- рукав полуоси; 18- соединительный диск; 19 - промежуточный диск; 20 - пружина; 21- отжимной диск; 22 - нажимной диск; 23 - полуось; 24 и 32 - манжеты; 25 - крышка; 27 - крышка механизма блокировки; 28 - крышка диафрагмы; 29 - диафрагма; 30 - переходник; 31 - блокировочный вал; 33 - кожух; 34 - корпус
муфты блокировки; 35 - крышка стакана; 37-стакан подшипников; 38 - регулировочные прокладки; 39 - опорная шайба; 40- полуосевая шестерня; 41 - ведущая шестерня главной передачи; 42 - вторичный вал коробки передач; 43 - крышка заднего моста.

Дифференциал заднего моста МТЗ-82 представляет собой планетарный механизм, предназначенный для распределения подводимого крутящего момента между полуосями и обеспечения вращения ведущих колес с различной частотой на поворотах и на участках пути, имеющих неровности.

На повороте колеса перемещаются по дугам разной длины. Если бы колеса были закреплены на сплошной оси, а следовательно, вращались с одинаковой частотой, то их перемещение сопровождалось бы проскальзыванием относительно грунта и закручиванием общей оси. Поэтому ведущие колеса устанавливают на отдельных полуосях, соединяя их дифференциалом.

Дифференциал заднего моста МТЗ-82 состоит из корпуса 5, крышки 9, крестовины 3, сателлитов 4 и полуосевых шестерен 10. Крестовина закреплена между корпусом и крышкой.

Отверстия под цапфы крестовины и под призонные болты II, которыми стягиваются корпус и крышка, выполняются при совместной обработке собранных в одно целое корпуса и крышки дифференциала.

Поэтому обе детали маркируются одинаковым номером. Разукомплектовывать корпус и крышку нельзя, а при сборке дифференциала нужно совмещать эти номера на сопрягаемых деталях. На крестовину 3 надето четыре сателлита с опорными шайбами 2.

Сателлиты постоянно зацепляются с двумя полуосевыми шестернями 40, ступицы которых вставлены в расточки корпуса и крышки дифференциала, а внутренними шлицами соединены с валами ведущих шестерен I к 12 конечных передач.

Собранный дифференциал заднего моста МТЗ-82 вращается на двух конических роликовых подшипниках 10, установленных внутренними обоймами на корпус 5 и крышку 9, а наружными - в расточки стаканов 37.

Техническое обслуживание заднего моста МТЗ-82 заключается в регулярной проверке и подтяжке наружных крепежных соединений, своевременной доливке и смене масла (согласно таблице смазки), регулировке отдельных механизмов и т. д.

Зубчатое зацепление и конические роликовые подшипники редуктора главной передачи и дифференциала заднего моста МТЗ-82 в процессе эксплуатации, как правило, регулировать не требуется. Необходимость в регулировке возникает при замене деталей и ремонтах.

Для получения доступа к главной передаче необходимо проводить очень трудоемкие операции по демонтажу узлов и механизмов.

Поэтому регулировки главной передачи, в том числе подшипников вторичного вала коробки передач, на котором установлена ведущая шестерня главной передачи, должны выполняться особенно тщательно, чтобы гарантировать бесперебойную работу трактора до его ремонта.

В подшипниках дифференциала не должно быть осевого зазора. Допускается натяг не более 0,1 мм при усилии, приложенном к наружному торцу зубьев ведомой шестерни главной передачи для проворачивания дифференциала в подшипниках, 30...50 Н (3...5 кгс).

Регулируют подшипники дифференциала заднего моста МТЗ-82 прокладками 38 (рис. 5), которые ставят между боковыми стенками корпуса моста и стаканами ведущих шестерен. Толщина прокладок 0,2 и 0,5 мм.

Ведомая шестерня главной передачи редуктора заднего моста МТЗ-82 при работе прижимается к правому подшипнику дифференциала. Поэтому, чтобы не нарушить ее зацепления при регулировке подшипников, нужно уменьшить толщину регулировочных прокладок 38 только левого борта.

Облегчая поворот трактора, дифференциал может ухудшать его тяговые качества. Например, когда сцепление одного колеса на скользком грунте недостаточно, другое колесо, хотя и имеет лучшее сцепление с почвой, не сможет его реализовать и развить большую силу тяги, чем колесо на скользком грунте.

Чтобы устранить этот недостаток, на тракторе МТЗ-82 введен механизм автоматической блокировки дифференциала, который позволяет обеспечивать колесам разные по величине тяговые усилия.

Автоматическая блокировка дифференциала (АБД) трактора МТЗ-82 состоит из исполнительного механизма, выполненного в виде фрикционной муфты, установленной на валу левой ведущей шестерни 12 конечной передачи, и механизма управления, куда входит датчик с краном управления и редукционным клапаном, которые расположены в гидроусилителе рулевого управления.

Гидросистема усилителя связана с муфтой блокировки маслопроводами. Управление краном датчика блокировки, который имеет три позиции, осуществляется из кабины.

Ведущий и ведомый диски муфты блокировки дифференциала МТЗ-82 соответственно соединены с шлицами наружного конца левой ведущей шестерни 12 конечной передачи и пазами корпуса муфты блокировки.

С корпусом муфты жестко связан блокировочный вал 31, который проходит через внутреннее отверстие ведущей шестерни 12 и шлицевым концом соединен с крестовиной дифференциала.

При подаче рабочей жидкости (масла) под давлением от гидроусилителя рулевого управления в полость между крышкой 28 и диафрагмой 29 усилие через нажимной диск 22 передается на диски муфты.

Сжатые диски за счет сил трения объединяют левую ведущую шестерню 12, связанную с ней шлицами левую полуосевую шестерню дифференциала, блокировочный вал 31 и крестовину.

В результате этого дифференциал блокируется, то есть уподобляется сплошной оси, так как сателлиты не могут проворачиваться относительно полуосевых шестерен.

Рукоятки управления АБД в кабине и кран датчика на гидроусилителе рулевого управления трактора МТЗ-82 имеют три положения: первое положение - АБД выключено, второе - АБД включено, третье - принудительная блокировка дифференциала.

При выключенной АБД масло к диафрагме не подается, диски муфты не сжаты и разблокированный дифференциал работает, как обычный.

При втором положении обеспечивается автоматическое включение и отключение блокировки в зависимости от положения передних управляемых колес: при повороте колес на угол более 13° от прямолинейного движения АБД отключается, при меньшем угле поворота, а следовательно, и при прямолинейном движении - включается.

Блокировкой дифференциала целесообразно использовать на полевых работах. Особенно она эффективна на пахоте и при работе на склонах. На этих работах АБД не только снижает буксование трактора МТЗ-82, но и способствует поддержанию прямолинейного движения.

Принудительное блокирование применяется только кратковременно для преодоления очевидных дорожных препятствий, когда по условиям движения угол поворота управляемых колес может превышать 13°.

Конечные передачи моста МТЗ-82 - последняя ступень трансмиссии, передающей вращение и крутящие моменты от главной передачи и дифференциала к ведущим колесам.

Каждая конечная передача представляет собой одноступенчатый редуктор с парой цилиндрических прямозубых шестерен, имеющих передаточное число 5,308 (69 :13).

Ведущие шестерни 1 и 12 выполнены как одно целое с валом, на обоих концах которого нарезаны шлицы. Одним концом вал соединен с полуосевой шестерней дифференциала, другим - с соединительными дисками 18 тормозов. Левая ведущая шестерня 12 связана наружным шлицевым хвостовиком также и с дисками муфты блокировки дифференциала.

Соединительные диски тормозов и муфты блокировки трактора МТЗ-82 унифицированы. Каждая ведущая шестерня вращается на двух роликовых цилиндрических подшипниках 36, внутренние обоймы которых посажены непосредственно на вал, а наружные - в расточки стаканов 37.

Левая ведущая шестерня 12 в отличие от правой удлинена и имеет сквозное отверстие, через которое проходит вал 31 блокировки дифференциала.

Ведомые шестерни 13 установлены на шлицы полуосей 23 задних колес. Каждая полуось трактора МТЗ-82 вращается на двух одинаковых шариковых подшипниках 14 и 26, один из которых устанавливается в расточке перегородки корпуса моста, другой -в расточке рукава 17 полуоси.

От осевых перемещений полуоси с подшипниками удерживаются крышкой 25 и стопорным кольцом. Полуоси уплотняются самоподжимной манжетой 24, установленной в крышке 25.

На выступающей наружу части полуоси трактора МТЗ-82 сделан паз, закаленный до высокой твердости токами высокой частоты. В паз вставляется шпонка, с помощью которой крутящий момент передается от полуоси к разъемной ступице колеса.

Длина выступающего конца полуоси, шпоночного паза и зубчатой рейки (для зацепления с винтом ступицы колеса) подобрана гак, чтобы обеспечить необходимые пределы регулировки задних колес.
