Передний ведущий мост трактора МТЗ-82 и его детали


Передний ведущий мост ПВМ МТЗ-82 представляет собой объединенные в один общий узел механизмы, при помощи которых передается крутящий момент от карданной передачи к передним колесам, обеспечиваются поворот и стабилизация управляемых колес, передаются толкающие усилия от передних ведущих колес остову.

Передний ведущий мост состоит из балки, главной передачи, дифференциала и колесных редукторов.

Конструкция переднего ведущего моста такая же, как и неведущего, портального типа (балка такого моста расположена выше оси колес). Это обеспечивает высокий (650 мм) агротехнический просвет, необходимый для междурядной обработки высокостебельных пропашных культур.

Кожухи полуосей колесных редукторов соединены с рукавами переднего моста телескопически и могут вместе с колесами бесступенчато перемещаться относительно рукавов моста при изменении колеи трактора.

Роль шарниров равных угловых скоростей, передающих крутящий момент от полуосей к управляемым колесам, выполняют конические шестерни колесных редукторов, благодаря этому углы поворота колес шарнирами не ограничиваются.

При таком ПВМ на тракторе МТЗ-82 полностью сохраняются все параметры универсальности базовой модели: агротехнический просвет, пределы регулировки колеи, радиусы поворота, места навески агрегатируемых машин.

Передний ведущий мост устанавливается в проем переднего бруса полурамы на то же место, где монтируется передний неведущий мост.

Корпус 14 (рис. 7) переднего моста соединен с брусом шарнирно двумя полыми осями 33, что позволяет переднему мосту качаться относительно полурамы в поперечной плоскости (угол 8...9°). Угол качания ограничивается упором выступов на корпусе и крышке моста.

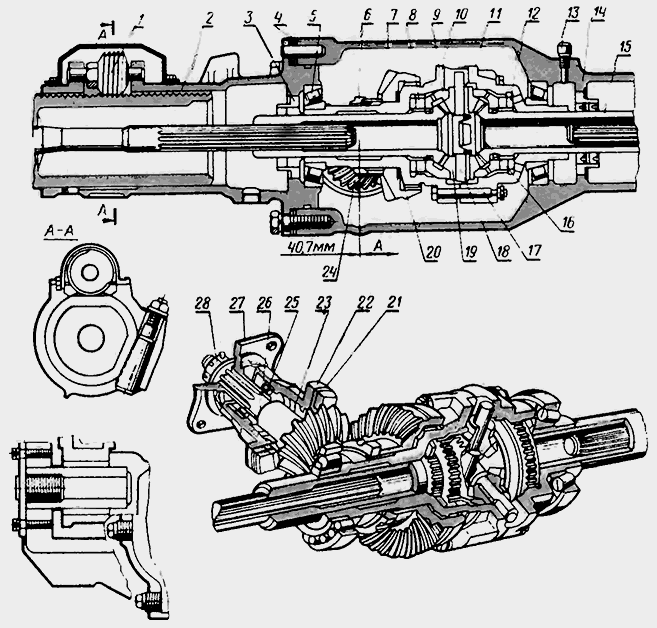

Рис.7. Передний ведущий мост ПВМ трактора МТЗ-82

1 - механизм регулировки колеи; 2 - крышка моста; 3 - корпус манжеты; 4, 20 и 21 - регулировочные прокладки; 5, 23 и 25- подшипники; 6 и 28 - гайки; 7 - ведомая шестерня; 8 - ведущий диск; 9 -нажимная чашка; 10 и 11 - корпуса дифференциала; 12 - ведомый диск; 13 - сапун; 14 - корпус моста; 15 -
полуосевая шестерня; 16 - заглушка полуосевой шестерни; 17 - болт дифференциала; 18 - ось сателлитов; 19 - сателлит; 22 - стакан ведущей шестерни; 24 - ведущая шестерня; 26 - регулировочные шайбы; 27 - соединительный фланец; 29 - клин; 30 - брус полурамы; 31 - втулка бруса; 32 - стопорная планка; 33 - ось качания.

Корпус 14 и крышка 2 моста соединены по фланцам болтами, внутри корпусов размещены главная передача и дифференциал. Кожухи полуосей колесных редукторов фиксируются в рукавах переднего моста каждый двумя клиньями 29. Перемещение колесных редукторов относительно корпуса и крышки моста осуществляется при помощи винтовых механизмов 1.

Главная передача редуктора ПВМ МТЗ-82 представляет собой пару конических шестерен и предназначена для увеличения крутящего момента и передачи его к дифференциалу под углом 90°.

Для повышения плавности зацепления и бесшумности передачи конические шестерни сделаны со спиральными зубьями. Передаточное число главной передачи 2,18 (23 :11).

Ведущая шестерня 24 выполнена как одно целое со шлицевым валом и смонтирована в стакане 22 на двух конических роликовых подшипниках.

Стакан с ведущей шестерней центрируется в расточке корпуса ПВМ МТЗ-82 и крепится к его фланцу болтами.

Ведомая шестерня 7 закреплена на центрирующем пояске и шлицах корпуса 10 дифференциала и от осевых перемещений удерживается гайкой 6.

Вместе с дифференциалом ведомая шестерня вращается на двух конических роликовых подшипниках 5, один из которых расположен в корпусе, а другой - в крышке моста.

Передний подшипник 23 ведущей шестерни редуктора переднего ведущего моста МТЗ-82 напрессован на вал, задний подшипник 25 может перемешаться по валу при регулировке. Между подшипниками установлены регулировочные шайбы 26.

На шлицевом конце ведущей шестерни находится фланец 27 для подсоединения карданного вала. Фланец закреплен гайкой 28, служащей одновременно для затяжки подшипников.

Стакан 22 в расточке корпуса переднего ведущего моста уплотнен резиновым кольцом, а вал ведущей шестерни - самоподжимной манжетой, запрессованной вместе с обоймой в расточку стакана.

Для предотвращения подпора масла перед манжетой установлено маслоотражательное кольцо с винтовыми канавками, нарезанными по его наружному диаметру.

Дифференциал переднего ведущего моста МТЗ-82 конический, с четырьмя сателлитами, самоблокирующийся.

Блокировка дифференциала осуществляется автоматически за счет сил трения при передаче к дифференциалу крутящего момента от главной передачи либо тормозного момента от передних колес. Когда передний мост отключен, дифференциал не блокируется и работает, как обычный дифференциал.

Дифференциал состоит из двух корпусов 10 и 11, в которых размещено четыре сателлита 19 на двух осях 18, две полуосевые шестерни 15 и две нажимные чашки 9, а также пакеты фрикционных дисков 8 и 12.

Корпуса дифференциала скреплены болтами 17, гайки которых попарно контрятся отгибными пластинами. Полуосевые шестерни своими торцевыми поверхностями опираются на торцы нажимных чашек.

На концах осей 18, расположенных крестообразно, установлено по два сателлита, находящихся в постоянном зацеплении с полуосевыми шестернями, как и в обычном дифференциале.

Опорные поверхности сателлитов и нажимных чашек выполнены сферическими, что улучшает центрирование сателлитов и их зацепление с полуосевыми шестернями. Нажимные чашки 9 центрируются по наружному диаметру в расточках корпусов дифференциала.

Полуосевые шестерни имеют удлиненные ступицы с внутренними шлицами, куда заходят полуоси колесных редукторов на различную длину, в зависимости от колеи передних колес.

Для предотвращения подтекания смазки в ступицы полуосевых шестерен запрессованы заглушки 16 с уплотнительными прокладками.

Ведущие фрикционные диски 8 имеют наружные зубья и соединены с внутренними зубьями корпусов дифференциала переднего ведущего моста МТЗ-82, ведомые диски 12 и нажимные чашки 9 имеют внутренние зубья и соединены наружными шлицами полуосевых шестерен.

Две сопряженные поверхности дисков - ведущего и ведомого - образуют пару трения. Каждая сторона дифференциала имеет по три пары трения.

Особенность дифференциала ПВМ заключается также в том, что оси 8 сателлитов плавающие и могут перемещаться относительно друг друга. При этом на концах осей сделаны скосы (рис. 8). Соответственно форме концов осей сателлитов выполняются гнезда-пазы в корпусах дифференциала.

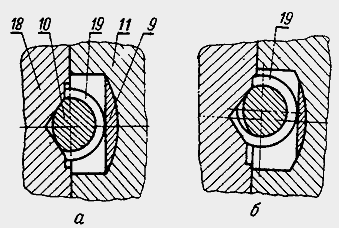

Рис.8. Схема перемещения осей сателлитов дифференциала ПВМ МТЗ-82

а - дифференциал разблокирован; б - дифференциал заблокирован;

Под действием крутящего момента оси 18 перемещаются по скосам корпусов дифференциала на величину зазоров, имеющихся между парами трения.

Одновременно оси сателлитов проворачиваются на некоторый угол в направлении, противоположном вращению корпусов дифференциала переднего ведущего моста МТЗ-82. При этом ось сателлитов, сопрягающаяся с пазами правой коробки, отодвигается влево, а ось левой коробки-вправо.

Усилие от осей 18 передается сателлитам 19, которые своими цилиндрическими выступами передают его торцам чашек 9 и далее дискам и торцам корпусов дифференциала.

Силы трения сжатых поверхностей объединяют в одно целое ведущие и ведомые диски, и благодаря этому корпусы дифференциала и полуосевые шестерни блокируются (вращаются как одно целое).

Когда дифференциал трактора заблокирован, подводимый к нему крутящий момент передается на полуосевые шестерни не только через зубья сателлитов, но и за счет сил трения сжатых дисков.

При этом моменты, передаваемые зубьями сателлитов и полуосевых шестерен, одинаковы, а моменты, передаваемые за счет пар трения, могут отличаться в зависимости от условий сцепления левого и правого колес с грунтом и тягового сопротивления.

Исправный дифференциал с тремя парами трения имеет коэффициент блокировки в пределах 2...3. Этот коэффициент определяется как максимальное отношение крутящих моментов или тяговых усилий на колесах, когда они находятся в различных условиях по сцеплению и одно из колес при этом остановилось, а второе - буксует, вращаясь с удвоенной частотой.

Таким образом, дифференциал повышенного трения позволяет колесу, находящемуся в лучших условиях по сцеплению, обеспечивать тяговое усилие в 2...3 раза больше по сравнению с колесом, которое в это же время находится в худших условиях.

Этого достаточно, чтобы использовать эффект блокировки на основных видах полевых работ и на транспорте в условиях бездорожья для повышения тягово-сцепных качеств и проходимости трактора.

Особенно эффект автоматической блокировки проявляется при пахоте на склонах, когда колеса постоянно находятся в различных условиях по сцеплению.
