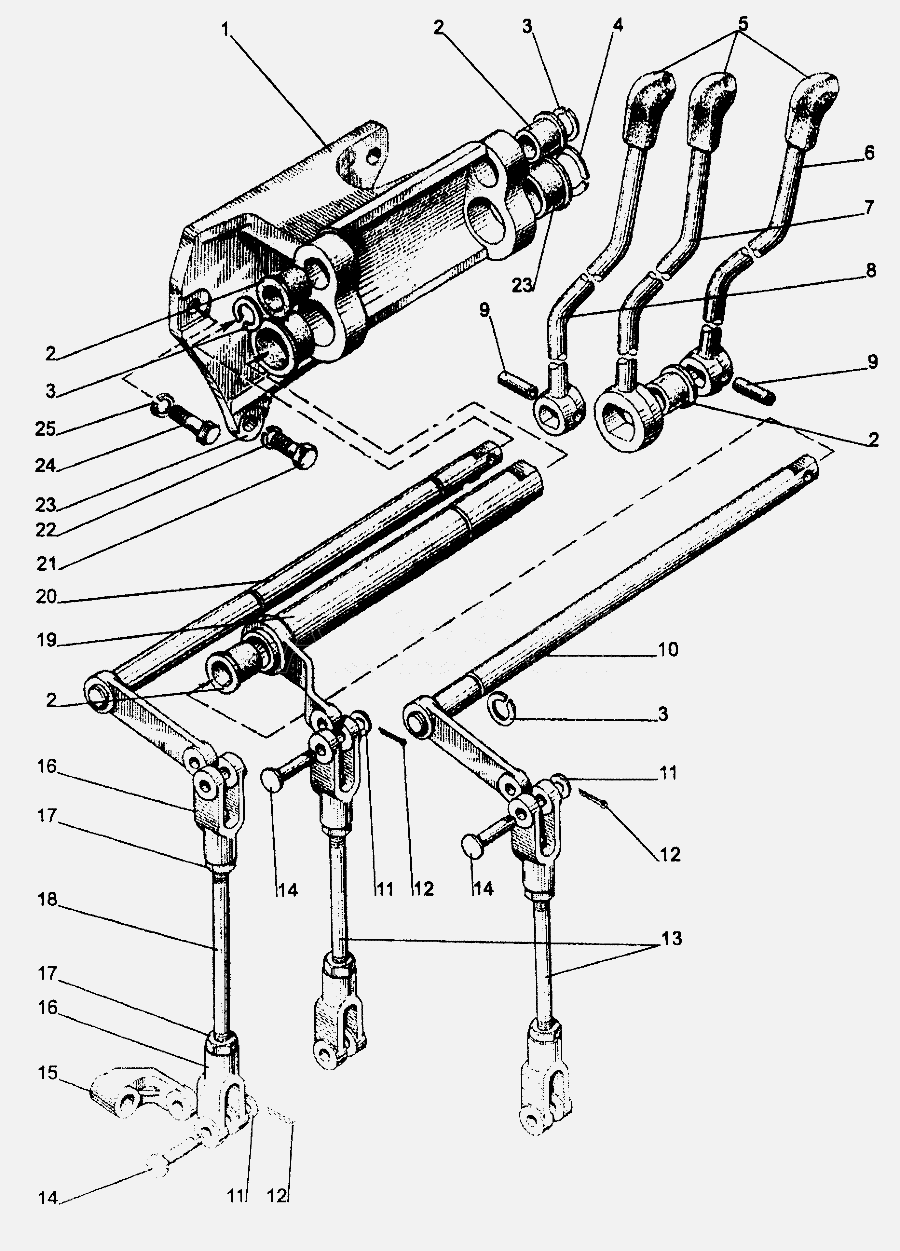

Управление гидравлическим распределителем МТЗ-1221
80-4607260-07 Тяга 80-4607087-02 с вилкой и
гайкой в сборе L=178 mm
80-4607260-11 Тяга 80-4607087-06 с вилкой и гайкой в сборе L=227 mm
85-4607040 Кронштейн
1 - 85-4607017 Кронштейн
2 - 50-4607078-А Втулка
3 - 2В18 Кольцо
4 - 2В32 Кольцо
5 - А13.16.000 Рукоятка
6 - 85-4607041 Рычаг
7 - 85-4607042-А Рычаг
8 - 85-4607041-01 Рычаг
9 - 8х30 Палец
10 - 80-4607220 Вал
11 - 70-4607144 Шайба
12 - 3,2х18-001 Шплинт
13 - 80-4607087-02 Тяга L=102 mm
14 - А61-030-А1 Палец
15 - 50-4607086-А Рычаг
16 - А20.213-А Вилка
17 - М8 Гайка
18 - 80-4607087-06 Тяга L=148 mm
19 - 80-4607230 Вал
20 - 80-4607250 Вал
21 - М12х30 Болт
22 - SНР12 Шайба
23 - 50-4607079-А1 Втулка
24 - М10х35 Болт
25 - SНР10 Шайба
80-4607260-07, 80-4607260-11, 85-4607040, 85-4607017, 50-4607078-А,
85-4607041, 85-4607042-А, 85-4607041-01, 80-4607220, 80-4607087-02,
50-4607086-А, 80-4607087-06, 80-4607230, 80-4607250, 50-4607079-А1
