Система охлаждения и ГРМ двигателя Д-144 трактора Т-40

Механизм газораспределения ГРМ двигателя Д-144 трактора Т-40 (рис.3) обеспечивает протекание 4-тактного цикла в цилиндрах дизеля и состоит из шестерен газораспределения, распределительного вала, клапанного механизма с приводом, включающего в себя толкатели, штанги, стойки коромысел и коромысла, клапаны, пружины клапанов и деталей крепления клапанов.

ГРМ двигателя Д144 трактора Т-40 работает следующим образом. Шестерня 28 коленчатого вала через промежуточную шестерню 25 и шестерню 24 приводит во вращение распределительный вал 2.

Распределительный вал 2 при вращении своими кулачками поднимает вверх толкатели 3 и через штанги 15 и коромысла 14 открывает впускные и выпускные клапаны 21. При дальнейшем вращении распределительного вала выступ кулачка отходит от толкателя и под воздействием пружин клапан закрывается.

Коромысло, штанга и толкатель возвращаются в исходное положение. Затем этот цикл вновь повторяется в соответствии с выбранными фазами газораспределения.

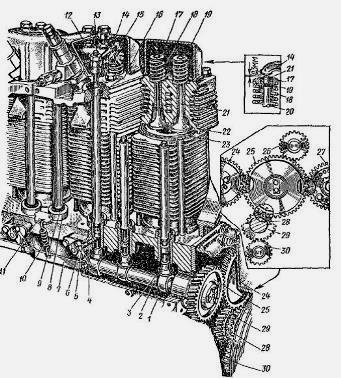

Рис. 3. ГРМ двигателя Д-144 трактора Т-40

1 — блок-картер; 2 — распределительный вал; 3 — толкатель клапана; 4, 9 — уплотиителькые кольца; 5 — валик декомпрессора; 6 — рычаг; 7 — рейка; 8 — направляющая втулка толкателя; 10, 18, 20 — пружины; 11— планка: 12 — крышка клапанов; 13 — регулировочный винт; 14 — коромысло клапана; 15 — штанга толкателя; 16 — кожух штанги; 17 — тарелка клапана; 19 — сухарь клапана; 21 — клапаны; 22 — седло клапана; 23 — поршень; 24 — шестерня распределительного вала; 25 — промежуточная шестерня распределения; 26 — шестерня привода насоса гидросистемы; 27 — шестерня привода топливного насоса; 28 — шестерня коленчатого вала; 29 — шестерня ведущая привода масляного насоса; 30 — шестерня ведомая привода масляного насоса

Чтобы механизм газораспределения дизельного двигателя Д144 трактора Т40 работал синхронно с системой топливоподачи, шестерни распредвала — промежуточную и топливного насоса — нужно устанавливать соответственно по меткам, имеющимся на шестернях.

Перед регулировкой зазоров в клапанах дизельного двигателя Д-144 трактора Т-40 снимают клин заднего кардана и, перемещая вал вместе с рулевым колесом на себя, освобождают карданный вал и отводят его в сторону. Удерживая винт 13 отверткой от проворачивания, отпускают контргайку регулировочного винта.

Поддерживая контргайку винта ключом вворачивают и выворачивают винт до получения, при помощи щупа, зазора 0,3 мм. Не вынимая щупа затягивают контргайку регулировочного винта, поворачивают рукой штангу и убеждаются в неизменности зазора и отсутствии изгиба штанги.

Включают декомпрессор. Поворачивая по часовой стрелке за специальный болт коленчатый вал, устанавливают поршень первого цилиндра в положение конца такта сжатия. Выключают декомпрессор.

Замеряют зазор в первом цилиндре между бойками коромысел и торцами стержней впускного и выпускного клапанов двигателя Д-144 трактора Т-40. При необходимости регулируют зазоры.

Затем для регулировки клапанов каждого следующего цилиндра поворачивают коленчатый вал на 1/2 оборота по часовой стрелке и проводят регулировку в последовательности, соответствующей порядку работы цилиндров (1-3-4-2).

При нормальной эксплуатации дизеля Д-144 трактора Т40 клапаны сохраняют герметичность длительное время.

Для предупреждения выпадания сухариков и обрыва клапанов по выточке не следует разбивать пары сухариков при разборке клапанного механизма и устанавливать их на другие клапаны. Гайки стойки коромысел затягивают с усилием 60—80 Н (6—8 кгс) на плече 0,5 м.

Декомпрессионный механизм дизеля Д144 трактора Т-40

Декомпрессионный механизм дизельного двигателя Д-144 трактора Т40 (см. рис. 3) служит для облегчения пуска непрогретого дизеля и для экстренной остановки дизеля.

Механизм состоит из рейки 7 и четырех рычагов 6, шарнирно соединенных с рейкой. Рычаги жестко соединены с валиками 5, входящими своими фрезерованными концами в проточки толкателей впускных клапанов.

При передвижении рейки 7 поворачиваются рычаги 6 с валиками 5, которые поднимают толкатели, а те, в свою очередь, через штанги 15 и коромысла открывают впускные клапаны. В выключенном положении (рычаги повернуты вперед) фрезерованный конец валиков не поднимает толкатели.

Система охлаждения двигателя Д-144 трактора Т-40

Система охлаждения дизеля Д-144 трактора Т-40 (рис. 17) состоит из вентилятора, направляющего кожуха, дефлекторов, ременного привода вентилятора и служит для отвода тепла от цилиндров и головок. Поверхности цилиндров и головок оребрены, что значительно увеличивает поверхности охлаждения и улучшает отвод тепла.

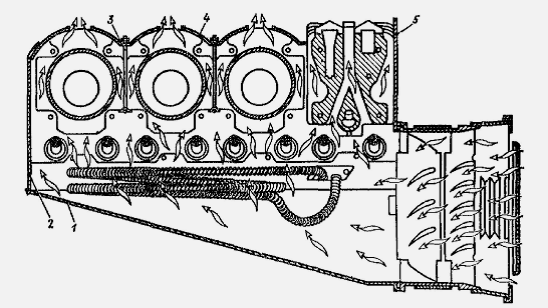

Рис. 17. Система охлаждения дизельного двигателя Д144 трактора Т-40

1 — кожух вентилятора; 2 — задний дефлектор; 3 — шпилька крепления среднего дефлектора; 4 — средний дефлектор; 5 — передний дефлектор

Вентилятор системы охлаждения двигателя Д-144 трактора Т-40 (рис. 18) создает воздушный поток, служащий для интенсивного теплообмена цилиндров и головок. Он установлен с правой стороны дизеля, прикреплен хомутом к верхней части крышки распределительных шестерен.

При работе дизеля ротор вентилятора нагнетает воздух под кожух вентилятора, в пространство между ребрами цилиндров и головок. Для направления потока воздуха служит кожух вентилятора, задний, средний и передний дефлекторы (направляющие щитки).

Вентилятор приводится во вращение клиноременной передачей от двухручьевого шкива, закрепленного на коленчатом валу.

Условия работы системы охлаждения двигателя Д-144 трактора Т-40

Показателем нормальной работы системы охлаждения двигателя Д-144 трактора Т-40 является температура масла в магистрали дизеля, которая должна быть в пределах 40—120 °С.

При повышении температуры масла в магистрали выше 120 °С останавливают дизель Д-144 и устраняют неисправности, причинами которых могут быть:

- слабое натяжение, износ или обрыв ремней привода вентилятора (при обрыве ремней привода вентилятора на щитке приборов загорается красная лампа) — натягивают или заменяют ремни;

- засорение межреберного пространства цилиндров и головок цилиндров — очищают, сняв кожух вентилятора, средние и задние дефлекторы (при установке средних дефлекторов на дизель их располагают широкой частью вниз);

- засорение защитной сетки вентилятора — снимают сетку и очищают ее от пыли, грязи и т. п.;

- ослабление гайки шкива вентилятора — затягивают гайку.

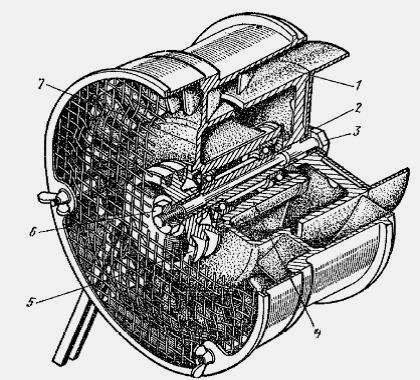

Рис. 18. Вентилятор системы охлаждения двигателя Д-144 трактора Т-40

1- рабочее колесо (ротор); 2 — упорная втулка; 3 — стяжной болт; 4 - вал вентилятора; 5 — шкив; 6 — гайка; 7 — направляющий аппарат

Регулирование теплового режима дизеля Д-144

Тепловой режим двигателя Д-144 трактора Т40 регулируют с помощью диска, устанавливаемого на защитной сетке вентилятора (на входе охлаждающего воздуха в вентилятор) (см. рис. 18), а также включением и отключением масляного радиатора переключателем, расположенным на корпусе центрифуги.

В холодное время года (при температуре +5°С и ниже) масляный радиатор отключают от масляной системы, а диск устанавливают на защитную сетку вентилятора (у дизеля с посезонным регулированием теплового состояния при температуре окружающего воздуха до —25 °С температура масла в магистрали не ниже 40 °С обеспечивается установкой на вентиляторе диска и загрузкой дизеля двигателя Д-144 трактора Т-40 не менее 40 % его номинальной мощности).

При температуре окружающего воздуха выше +5°С радиатор включают в систему, а диск снимают с вентилятора и сдают его на хранение.

В процессе эксплуатации необходимо следить за тем, чтобы кожух вентилятора не имел вмятин, а детали дефлекторов не были погнуты. Эти недостатки должны быть устранены. Нельзя допускать загрязнения канавок (ручьев) шкивов маслом, топливом и грязью.

При выходе из строя одного из ремней привода вентилятора ремни снимают и устанавливают два новых ремня одинаковой длины. Ремни, бывшие в употреблении, подбирают в отдельные комплекты и только после этого устанавливают на дизель. Они должны иметь одинаковую длину.

Комплектование новых ремней с ремнями, бывшими в эксплуатации, не допускается.

С завода тракторы Т-40 отгружают с включенным в систему смазки радиатором. Дросселирующий диск на вентиляторе не устанавливают, его укладывают в ящик с инструментом.

Подшипники, установленные в вентиляторе, в процессе эксплуатации не требуют смазки до их выбраковки.

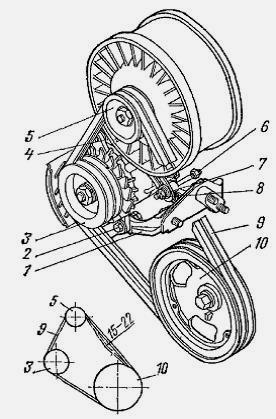

Рис.19. Привод вентилятора и генератора двигателя Д-144 трактора Т40

1 — кронштейн генератора; 2 — болт; 3 — генератор; 4 — натяжная планка; 5 — шкив вентилятора; 6 — шпилька; 7 — шайба; 8 — гайка; 9 —шкив; 10 — шкив коленчатого вала

Натяжение ремней привода вентилятора и генератора двигателя Д144 трактора Т-40 регулируют изменением положения генератора (его поворотом). Перед регулировкой ослабляют гайку 8 (рис. 19) крепления натяжной планки и гайки болтов 2 крепления генератора, а после регулировки — затягивают их.

Каждый ремень должен быть натянут так, чтобы при нажатии на него с усилием 40 Н (4 кгс) стрела прогиба ремня составляла 15—22 мм (проверяют при помощи двухмерных металлических линеек и пружинного динамометра).

Натяжение ремней проверяют в средней части ветви между шкивами коленчатого вала и вентилятора дизеля Д-144. Особенно внимательно следят за правильным натяжением ремней в первые 60 ч работы дизеля.
