Проверка и регулировка форсунок двигателя Д-144 трактора Т-40

На дизеле Д-144 трактора Т-40 установлены бесштифтовые закрытого типа форсунки с трехсопловым распылителем.

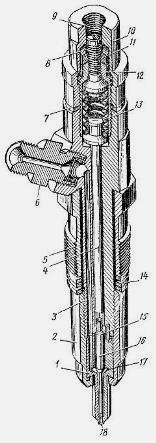

Рис. 15. Форсунка Д-144 трактора Т-40

1 — распылитель; 2 — гайка распылителя; 3 — корпус форсунки; 4 — штанга; 5 — гайка форсунки; 6 — штуцер фильтра; 7 — прокладка; 8 — регулировочный винт; 9 — сливное отверстие; 10 — колпак форсунки; 11 — контргайка; 12 — регулировочная гайка пружины; 13 — пружина; 14 — комплект упругих элементов; 15 —установочный штифт; 16 — игла распылителя; 17— полость; 18 — распыливающее (сопловое) отверстие

На корпусе 3 (рис. 15) форсунки Д-144 трактора Т-40 установлен фильтр. Штуцер 6 фильтра ввернут в корпус.

К другому концу штуцера присоединена трубка высокого давления. В штуцер вложен фильтрующий элемент, который прижат к нему втулкой.

После фильтра топливо по каналам в корпусе форсунки и в корпусе распылителя поступает в полость 77 и в зазор между корпусом распылителя и иглой 16.

Игла поднимается под давлением топлива, и оно впрыскивается в камеру сгорания дизеля через три отверстия 18 диаметром 0,3+0,05 мм. Внизу игла 16 на конусной поверхности имеет притертый по корпусу уплотнительный поясок шириной не более 0,6 мм.

В верхней части цилиндрическая поверхность форсунки Д-144 трактора Т-40 обработана с высокой точностью и притерта по отверстию в корпусе распылителя. Вместе игла и корпус составляют прецизионную пару, которую нельзя разукомплектовать.

Сверху игла закончена хвостовиком, в который упирается штанга 4, Для лучшего перемешивания топлива с воздухом отверстия 18 расположены под строго заданными углами к оси форсунки.

Поэтому корпус распылителя установлен в форсунке только в одном определенном положении при помощи штифтов 15. Распылитель поджат к корпусу форсунки гайкой 2.

На штангу 4 давит пружина 13, которую нагружают регулировочным винтом 8, завернутым в регулировочную гайку 12. Винт 8 имеет прорезь для отвертки, которой регулируют давление впрыска топлива.

Винт и гайка закрыты колпаком 10. Ввертыванием регулировочного винта 8 сжимают пружину 13 и
повышают давление впрыска.

Топливо, просочившееся между иглой и корпусом распылителя, проходит через отверстие 9 под колпак 10, а оттуда по сливному трубопроводу — в топливный бак.

Форсунки Д-144 трактора Т-40 установлены в гнезда головок цилиндров и закреплены гайками 5, которые ввернуты в резьбовую втулку в головке цилиндра специальным ключом, прикладываемым к трактору. Снизу под форсунку установлена медная уплотнительная прокладка.

Форсунки работают следующим образом. Топливо от секции высокого давления топливного насоса по трубке высокого давления поступает по смещенному от оси каналу в корпусе форсунки к распылителю.

Силой, создаваемой давлением топлива на конические поверхности иглы распылителя, преодолевается сопротивление пружины, и игла поднимается, открывая доступ топлива к распыливающим отверстиям распылителя.

Регулировка и проверка форсунок дизеля Д-144 трактора Т-40

Для нормальной работы дизеля Д-144 трактора Т-40 форсунки следует регулировать на давление начала распыла 16,7 + 0,5 МПа (170+5 кгс/см2).

Форсунки Д-144 трактора Т-40 проверяют и регулируют на специальных стендах. При отсутствии стендов форсунки проверяют на дизеле при помощи эталонной форсунки или максиметра.

При проверке работы форсунок необходимо обращать внимание на качество распыла: нормально работающая форсунка должна давать три струи равномерно распыленного туманообразного топлива, без заметных на глаз отдельных капель, сплошных струек и легко различимых местных сгущений. Допускается видимость стержня факела.

Впрыск топлива должен быть четким и сопровождаться характерным звуком. Подтекание топлива через сопловые отверстия не допускается: по окончании впрыска допускается увлажнение торца или носика распылителя. Течь и увлажнение топливом мест уплотнений в форсунках не допускается.

При нарушении нормальной работы какой-либо форсунки Д-144 трактора Т-40 следует восстановить ее, действуя в следующей последовательности:

- отвернуть колпак форсунки, вывернуть регулировочный винт до полного освобождения пружины (предварительно отпустив контргайку, стопорящую винт), отвернуть гайку распылителя и вынуть распылитель;

- тщательно промыть корпус распылителя и удалить с него нагар;

- сверлом или стальной струной диаметром 0,25—0,28 мм прочистить сопловые отверстия, а сверлом или проволокой диаметром 1 мм прочистить внутреннюю полость корпуса распылителя, из которой выходят сопловые отверстия.

После очистки надо тщательно промыть корпус и иглу распылителя, корпус форсунки, собрать форсунку, отрегулировать ее на давление распыла 16,7+0,5 МПа (170+5 кгс/см2) и проверить качество распыла топлива в соответствии с инструкцией.

При необходимости операцию повторяют, добиваясь качественного распыла топлива.

Приспособление с инструментами для прочистки сопловых отверстий распылителя форсунки прилагается к дизелю.

Перед регулировкой форсунку Д-144 трактора Т-40 следует разобрать и тщательно промыть.

Раскомплектовка распылителей с иглами не допускается.

После регулировки рекомендуется проверять подачу всех форсунок и ставить на дизель форсунки одной подачи (85—88,5 см2 за 2 мин при частоте вращения кулачкового вала насоса 800 об/мин).

Для монтажа и демонтажа форсунки необходимо снять крышку клапанов. При установке форсунок на дизель топливоподводящии штуцер форсунки располагают строго в плоскости, перпендикулярной оси коленчатого вала и проходящей через середину цилиндра.

При несоблюдении этого условия, из-за отклонения струй топлива, впрыскиваемых в камеру сгорания, от правильного на¬правления возможно ухудшение процесса сгорания, а следовательно, ухудшение топливной экономичности дизеля.

Форсунки при установке их на дизель Д-144 трактора Т-40 затягивают без применения удлинителя ключом, приложенным к дизелю, который располагают со стороны топливоподводящего штуцера.

При этом момент затяжки гаек крепления 60—70 Нм (6—7 кг/см).
