Детали ГРМ и система смазки трактора Т-150

Механизм газораспределения двигателя СМД-60, 62

ГРМ двигателя СМД-60, 62 трактора Т-150 состоит из распределительного вала, впускных и выпускных клапанов, а также деталей их установки и привода: толкателей, штанг, коромысел, регулировочных винтов с гайками, тарелок с сухариками, пружин, направляющих втулок, стоек и осей.

Распределительный вал 1 (рис. 7) —стальной штампованный, установлен на четырех опорах. Задняя опора (со стороны маховика) имеет бронзовую втулку, остальные — расточены в приливах блок-картера.

Диаметры опор различны: задней — наибольший, передней — наименьший. Первая и четвертая шейки распределительного вала имеют радиальные сверления для подвода масла к клапанному механизму.

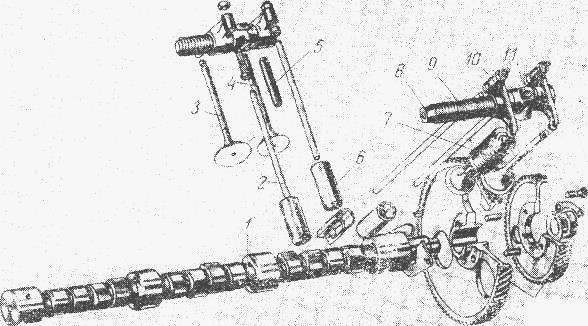

Рис. 7. Механизм газораспределения ГРМ двигателя СМД-60, 62 трактора Т-150

1 — распределительный вал; 2 — штанга толкателя, 3 — клапан впускной, 4 —клапан выпускной; 5 — втулка направляющая; 6 — толкатель; 7 — пакет клапанных пружин, 8 — ось коромысел; 9 — распорная пружина; 10 — коромысло; 11 — стойка оси коромысел; 12 — блок шестерен.

На заднем конце распредвала двигателя СМД-60, 62 установлен блок из двух косозубых шестерен 12, одна из которых входит в зацепление с шестерней коленчатого вала и приводит во вращение распределительный вал, а другая — передает вращение шестерне привода топливного насоса.

Для правильной установки фаз газораспределения на шестернях нанесены буквенные метки (рис. 8). Риска с меткой К на шестерне 3 распределительного вала должна быть совмещена с риской на шестерне 4 коленчатого вала, а риска с меткой Т на промежуточной шестерне 2 должна быть совмещена с риской Р на шестерне привода топливного насоса.

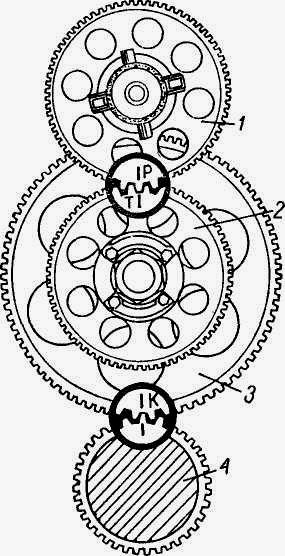

Рис. 8. Шестерни газораспределения двигателя СМД-60, 62

1 — шестерня привода топливного насоса; 2 —шестерня промежуточная; 3— распределительного вала; 4— шестерня коленчатого вала.

Осевое перемещение распределительного вала ограничивается упорной шайбой, крепящейся к блок-картеру. Зазор между упорной шайбой и торцом шейки распределительного вала находится в пределах 0,08—0,34 мм и обеспечивается при сборке дизеля.

Ремонт распредвала двигателя СМД-60, 62 трактора Т-150

К основным дефектам распределительного вала относятся: его изгиб, износ опорных шеек, кулачков, поверхности под шестерню и паза под шпонку.

Опорные шейки восстанавливают наплавкой, осталиванием или хромированием с последующим шлифованием до номинального размера. Овальность и конусность опорных шеек не должны превышать 0,02 мм. Кулачки вала должны быть без забоин, вмятии и рисок.

При ремонте их шлифуют на копировально-шлифовальных станках до получения правильного профиля. Уменьшение высоты кулачков при этом допускается для впускных клапанов до 48,13 мм, а выпускных — до 45,78 мм.

Биение поверхности средних шеек относительно крайних не должно превышать 0,03 мм, а биение цилиндрической части кулачков относительно крайних опорных шеек — 0,05 мм.

На отремонтированный распредвал СМД-60, 62 трактора Т-150 устанавливают фланец и шпонку, напрессовывают блок шестерен, который закрепляют гайкой со стопорной шайбой. При этом зазор между фланцем и торцом шейки распределительного вала должен быть в пределах 0,160...0,288 мм.

Шейки распределительного вала и втулки блока перед сборкой смазывают моторным маслом. При установке распределительного вала в блоке цилиндров совмещают впадины распределительной шестерни с меткой на зубе шестерни коленчатого вала. Боковой зазор между их зубьями должен находиться в пределах 0,1...0,6 мм.

Система смазки СМД-60, 62 трактора Т-150

Система смазки двигателя СМД-60, 62 трактора Т-150К предназначена для бесперебойной подачи масла к трущимся деталям дизеля с целью уменьшения трения и износа деталей, а также для отвода от них тепла и продуктов износа. Кроме того, слой смазки, находящийся на поверхности гильзы, колец и поршня, обеспечивает уплотнение соединения гильза — поршень.

Система смазки дизеля комбинированная: часть деталей смазывается под давлением, часть — разбрызгиванием. Под давлением смазываются коренные и шатунные подшипники, подшипники распределительного вала, поршневые пальцы, втулка шестерни привода топливного насоса, автоматическая муфта изменения угла начала подачи топлива, а также турбокомпрессор, водяной насос и воздушный компрессор.

Гильзы, поршни, поршневые кольца, шестерни распределения и привода масляного насоса трактора Т-150 смазываются разбрызгиванием. Система смазки включает следующие механизмы и узлы: масляный насос, насос предпусковой прокачки масла, масляный фильтр-центрифугу, масляный фильтр турбокомпрессора.

Масло в дизель заливают через маслоналивной патрубок, расположенный на левом колпаке головки цилиндров. Уровень масла проверяют щупом, расположенным с левой стороны блока.

Чтобы масло не вспенивалось, в нижней крышке картера установлен маслоуспокоительный щиток. Для слива масла в нижней части поддона имеется пробка. На блок-картере дизеля предусмотрено место для подсоединения датчика аварийного давления масла.

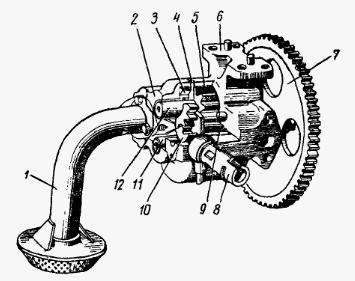

Рис. 20. Масляный насос СМД-60, 62 трактора Т-150 двухсекционный

1—трубка всасывающая с заборником; 2 — корпус радиаторной секции; 3 — шестерня ведущая радиаторной секции; 4 — проставка; 5— шестерня ведущая основной секции; 6 — корпус масляного насоса; 7—шестерня привода масляного насоса; 9-шестерня ведомая основной секции; 10 — шестерня ведомая радиаторной секции; 11 — валик ведомой шестерни, 12 — валик ведущей шестерни.

Масляный насос Т-150 (рис. 20). Шестеренного типа, двухсекционный насос служит для забора масла из нижнего картера (поддона) и подачи его к трущимся деталям. Он расположен в передней части картера и приводится во вращение от шестерни коленчатого вала.

Шестерни 5 и 9 нагнетающей (основной) секции масляного насоса подают масло к центрифуге, а шестерни 3 и 10 радиаторной — в радиатор. Секции насоса отделены друг от друга проставкой 4, имеющей общее всасывающее отверстие.

На корпусе 2 радиаторной секции установлен предохранительный клапан 8, отрегулированный на давление открытия 0,25—0,05 МПа (2,5—0,5 кгс/см2), который предупреждает повышение давления масла в радиаторе при пуске дизеля. На дизеле может быть установлен односекционный масляный насос.

Масляный фильтр СМД-60, 62 трактора Т-150— полнопоточная масляная центрифуга (рис. 21) установлен на дизеле для очистки масла. Основной частью центрифуги является ротор, вращающийся на оси 13, ввернутый в корпус центрифуги.

Ротор состоит из остова 5 и крышки 7. Сверху ротор закрыт колпаком 8, который плотно прижимается к корпусу 1 центрифуги гайкой 10.

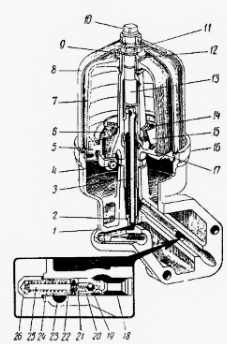

Рис 21. Центрифуга двигателя СМД-60, 62

1—корпус центрифуги; 2—дроссель; 3—трубка маслоотводящая; 4— форсунка; 5 — остов ротора; 6 — маслоотражатель; 7—крышка ротора; 8— колпак; 9 — шайба упорная; 10 — гайка колпака; 11—гайка; 12—гайка ротора; 13 — ось ротора; 14 — сетка защитная; 15 — насадок; 16 — прокладка колпака; 17 — кольцо уплотнительное; 18, 23 — каналы в корпусе центрифуги; 19—клапан шариковый; 20, 24— пружина; 21 — клапан предохранительный; 22 — упор; 25 — шток; 26—пробка клапана.

Масло, нагнетаемое масляным насосом, по маслопроводам и каналам в корпусе центрифуги Т-150 поступает внутрь ротора. Часть масла, расходуемого на привод ротора поступает во внутреннюю полость остова и через форсунки 4 вытекает с большой скоростью, создавая реактивный момент, вращающий ротор.

Выходящее из форсунок масло через окно в корпусе фильтра и блоке цилиндров сливается в нижнюю крышку картера. Остальное масло под действием центробежной силы очищается от загрязнений, которые оседают на стенках крышки ротора, и по сверлениям в верхней части остова и маслоотводяшей трубке 3 направляется в главную масляную магистраль дизеля.

В корпусе центрифуги двигателя СМД-60, 62 трактора Т-150 размещен предохранительный клапан 21, который поддерживает требуемое давление в тормозной системе. Масло, нагнетаемое масляным насосом, по каналу 18 поступает в центрифугу, а из нее по каналу 23 в магистраль дизеля.

При повышении давления на выходе из центрифуги до 0,45—0,57 МПа (4,5—5,7 кгс/см2) масло, находящееся в полости упора 22 к в зазоре между упором и штоком 25, передает давление на предохранительный клапан 21.

Преодолевая сопротивление пружины 24, предохранительный клапан перемещается, сообщая канал 18 центрифуги со сливным окном блок-картера. При этом часть масла, подаваемая насосом, по каналу в блок-картере сливается в поддон.

Для уменьшения влияния гидравлического удара на детали центрифуги двигателя СМД-60, 62 трактора Т-150 при запуске холодного дизеля внутри клапана 21 размешен шариковый клапан 19, который открывается при разности давлений 0,65—0,75 МПа (6,5—7,5 кгс/см2), ускоряя открытие предохранительного клапана 21.

В случае снижения или повышения давления в системе от нормы выверните пробку 26, выньте из корпуса клапан 21 в сборе с упором 22 и пружиной 24.

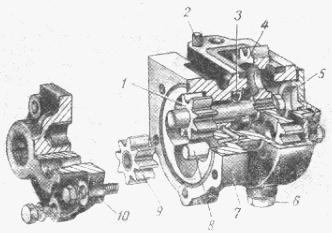

Рис. 22. Насос предпусковой прокачки масла двигателя СМД-60, 62

1 — шестерня ведущая; 2 — штифт; 3— манжета; 4 — шестерня привода; 5 — крышка; 6 — пробка сливного отверстия; 7 — корпус; 8 — ось ведомой шестерни, 9 — ведомая шестерня; 10 — крышка.

Промойте в дизельном топливе клапан в сборе н гнездо клапана, после чего установите клапан на место. Нажимая на шток 25, убедитесь в отсутствии заедания клапана и вверните пробку.

Насос предпусковой прокачки масла предусмотрен на дизеле СМД-60, 62 трактора Т-150 для обеспечения подачи масла в систему смазки перед запуском, особенно в холодное время года (рис. 22).

Так как шестерня 4 привода насоса предпусковой прокачки находится в постоянном зацеплении с шестерней пускового, двигателя, насос сразу после запуска пускового двигателя (до включения муфты сцепления редуктора) начинает подавать масло из поддона дизеля через обратный клапан в главную масляную магистраль дизеля.

После 1—2 мин работы пускового двигателя в режиме прогрева давление в масляной магистрали стабилизируется до 0,05—0,1 МПа (0,5—1,0 кгс/см2). После пуска дизеля обратный клапан перекрывает доступ масла из блок-картера в насос.

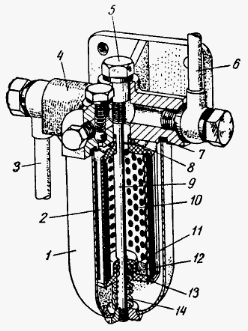

Рис. 23. Масляный фильтр турбокомпрессора СМД-60, 62

1—колпак; 2— фильтрующий элемент; 3 — трубка подвода масла к фильтру; 4 — корпус; 5— гайка; в — трубка отвода масла от фильтра; 7—прокладка; 8, 11— уплотнительные кольца; 9 — шпилька; 10 — каркас; 12—шайба; 13—крышка; 14— пружина.

Масляный фильтр турбокомпрессора Т-150 сетчатого типа установлен с правой стороны на дизеле для очистки масла, поступающего в турбокомпрессор (рис. 23). Он состоит из литого чугунного корпуса 4, стального штампованного колпака 1 и разборного фильтрующего элемента 2.

Масло из главной магистрали по маслоподводящей трубке 3 поступает в фильтр. Пройдя через отверстия сетчатого фильтра, дополнительно очищенное масло попадает во внутреннюю полость фильтрующего элемента, откуда по сверлению в корпусе фильтра и трубке 6 подводится к подшипнику турбокомпрессора.
