Гидроувеличитель сцепного веса тракторов МТЗ-80, 82

Гидроувеличитель сцепного веса (ГСВ) МТЗ-80, 82 используется только на этих тракторах. С его помощью  (рис. 1), при кратковременном использовании мощности двигателя или с помощью гидроаккумулятора 1, в подъемной полости цилиндра 3 навесной системы создается небольшое давление подпора.

Величина этого давления недостаточна для подъема навешенной машины, поэтому копирование рельефа почвы не нарушается.

Однако при этом часть веса машины как бы снимается с ее опорных колес устройством навески и переносится на трактор, догружая задние ведущие колеса. При этом одновременно, благодаря разгрузке опорных колес, уменьшается тяговое сопротивление машины.

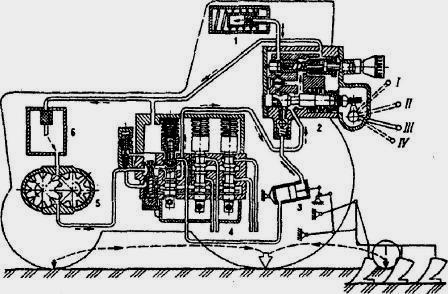

Рис. 1. Схема работы гидросистемы и гидроувеличителя сцепного веса (ГСВ) тракторов МТЗ-80, МТЗ-82

1 - пружинный гидроаккумулятор; 2 - ГСВ; 3 - силовой цилиндр; 4 - распределитель; 5 - масляный насос; 6 - резервуар для масла

Гидроувеличитель сцепного веса МТЗ-80, МТЗ-82 представляет собой клапанно-золотниковое устройство, установленное рядом с распределителем, и состоит из корпуса 1 (рис. 2), в котором расположены автомат подзарядки гидроаккумулятора и узла ползуна с фиксаторным устройством.

Автомат подзарядки гидроаккумулятора расположен в верхней части корпуса 1 ГСВ. Он включает в себя золотник 4, большой 2 и малый 7 плунжеры, предохранительный 3 и обратный 28 клапаны и регулировочный винт 11 с маховичком.

Узел ползуна с фиксаторным устройством размещен в нижней части корпуса ГСВ и состоит из ползуна 22 с пружиной 21, обоймы 20 фиксатора и шарика 19, который входит в одну из канавок на ползуне. Хвостовик ползуна 22 соединяется с внутренним рычагом 16 управления ГСВ, ползун 22 может устанавливаться в одно из четырех положений "Заперто", "Выключен", "Включен" и "Сброс давления".

В первых трех положениях ползун фиксируется шариковым фиксатором, в положении "Сброс давления" он не фиксируется, поэтому его необходимо удерживать рукой.

При снятия усилия с рукоятки ползун автоматически становится в положение "Включен". Ниже ползуна в корпусе гидроувеличителя сцепного веса смонтирован шариковый запорный клапан с толкателем 26.

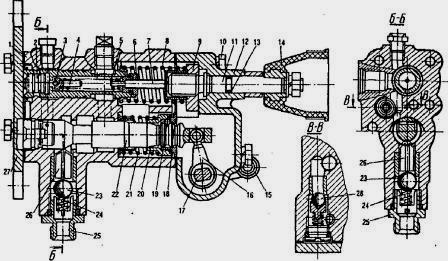

Рис. 2. Устройство ГСВ МТЗ-80 и МТЗ-82

1 - корпус; 2 - большой плунжер; 3 - предохранительный клапан; 4 - золотник; 5 - пружина предохранительного клапана; 6 гайка; 7 - малый плунжер; 8 - регулировочная пружина; 9 - фигурная гайка; 10 - болт; 11 - регулировочный винт; 12-передняя крышка: 13 - уплотнительное кольцо; 14 - маховичок; 15 - внешний рычаг; 16- внутренний рычаг; 17 - ось рычагов; 18 - сепаратор; 19 - шарик; 20 - обойма фиксаторов; 21 - пружина ползуна; 22 - ползун; 23 - запорный клапан; 24 -пружина запорного клапана; 25 - штуцер; 26 толкатель; 27 - задняя крышка; 28 - обратный клапан

Гидроаккумулятор трактора МТЗ-80,82 установлен на рукаве заднего левого колеса и представляет собой гидроцилиндр одностороннего действия.

Характерной особенностью является то, что гидроцилиндр 3 (рис. 3) перемещается относительно неподвижного поршня 8 под действием разности сил давления масла и пружины 5. При равенстве этих сил цилиндр неподвижен относительно поршня.

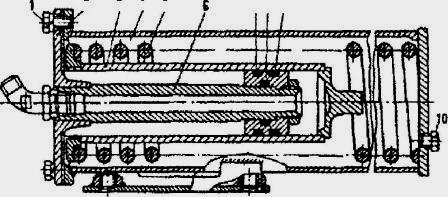

Рис. 3. Пружинный гидроаккумулятор тракторов МТЗ-80 и МТЗ-82

1 - болт: 2 - передняя крышка: 3 - гидроцилиндр; 4 - кожух; 5 - пружина; 6 - шток; 7 - защитное кольцо; 8 - поршень; 9 - уплотнительное кольцо; 10 – пробка

Для управления ГСВ служит второй справа рычаг золотника распределителя. В положении рычага I "Заперто" ползун ГСВ (см. рис. 1) разобщает полость подъема силового цилиндра 3 как с распределителем 4, так и с гидроаккумулятором 1. Масло, находящееся в полости подъема силового цилиндра, заперто; поднятая в транспортное положение машина надежно зафиксирована.

В положении рычага II "Выключен", ползун 2 установлен в такое положение, при котором полость подъема в силовом гидроцилиндре через открытый запорный клапан (см. рис. 2) сообщена с распределителем 4 (см. рис. 1) и разобщена с гидроаккумулятором 1.

Если перевести рычаг ГСВ МТЗ-80, МТЗ-82 в положение III "Включен", то одновременно с этим золотник распределителя выступом на рычаге, будет поставлен в положение "Подъем" (выступ может перемещать золотник только в это положение). Ползун 2 занимает положение, при котором полость подъема силового гидроцилиндра 3 сообщается с гидроаккумулятором 1.

Масло от распределителя направляется в верхнюю часть гидроувеличителя, к его золотнику. Золотник 4 автоматического регулирования давления удерживается в определенном положении в зависимости от действующих на него сил: с правой стороны натяжением регулировочной пружины 8 и пружины 5 предохранительного клапана, с левой стороны - давлением жидкости со стороны большого плунжера 2.

Если давление в системе аккумулятор - цилиндр соответствует отрегулированному, золотник давлением жидкости со стороны большого плунжера 2 отодвигается вправо образуя свободный проход масла от распределителя в бак.

При падении давления в аккумуляторе вследствие утечек жидкости через зазоры или увеличения объема подъемной полости цилиндра из-за перемещения его штока в процессе работы пружин 8 и 5 преодолевают уменьшившееся усилие на золотник со стороны плунжера 2 и перемещают его влево.

Проход масла в бак перекрывается, и оно направляется через обратный клапан 28 в аккумулятор, где увеличивается давление.

При достижении отрегулированного усилия пружин 8 и 5 давление масла сдвигает золотник вправо, и образуется снова свободный слив в бак. Натяжение пружин 8 и 5, которое настраивается вращением маховичка 14 вместе с винтом 11 и перемещением гайки 9, определяет давление подпора.

Это давление регулируется в пределах от 0,8 до 2,8 МПа. В случае, если давление в магистрали цилиндр - гидроаккумулятор МТЗ-80, МТЗ-82 увеличивается вследствие уменьшения объема подъемной полости цилиндра в процессе копирования орудием рельефа почвы, открывается предохранительный клапан 3, и избыток масла сливается в бак.

Пружина 5 клапана подобрана так, что он открывается при превышении давления в системе на 0,8-2,0 МПа больше отрегулированного маховичком 14.

Рычаг в положении IV "Сброс давления". Ползун 22 в крайнем правом положении удерживается оператором. Подъемная полость цилиндра соединена со сливом через открытый запорный клапан 23, сверления и лыски на ползуне 22 и сверления в корпусе 1.

В этом положении ползуна давление в цилиндре равно давлению слива, что идентично положению распределителя "Плавающее". Гидроаккумулятор со сливом не соединен. Масло от распределителя поступает в полость золотника 4 и далее на слив или, если, давление подпора в системе упадет ниже отрегулированного значения, на подзарядку гидроаккумулятора.
