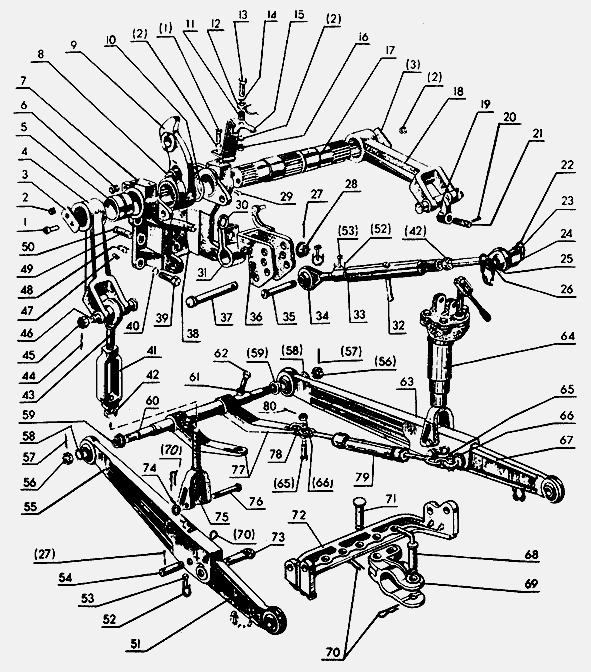

Механизм задней навески и раскос МТЗ-80/82




А61.03.200 Винт в сборе

70-4605145 Кронштейн в сборе

70-4605010 Механизм задней навески в сборе

50-46050У5-А Палец со шплинтом в сборе

80-4605025 Поперечина в сборе

50-4605012 Раскос в сборе

70-4605340 Рычаг с пальцем в сборе

А61.03.000 Тяга в сборе

50-4605035-АЗ Тяга левая в сборе

50-4605030-АЗ Тяга правая в сборе

50-46051 05-А Шкворень прицепа со шплинтом в сборе

1 Болт М12-6дх25.88.35.019 ГОСТ 7796-70

1 70-4605313 Палец

2 Шайба 12ОТ ОСТ 37.001. 11 5-75

3 40-4605023-А2 Шайба

4 40-4605021-А2 Рычаг

5 70-4605032 Втулка

6 70-4605308-Б Втулка

7 70-460501 6-Б Кронштейн

9 70-4605024-А Рычаг поворотный

11 50-4605069 Втулка

11 Кольцо 2Б65 ГОСТ 1394-68

12 50-4605077-Б Пружина

13 Болт М12-6дх35.88.35.019 ГОСТ 7796-70

14 Шайба 12.02.019 ГОСТ 11371-78

15 70-4605240-А Кронштейн

16 Гайка М12.6Н.6.019 ГОСТ 5915-70

17 70-4605023 Вал поворотный

18 40-4605022-А Рычаг

19 70-4605168 Серьга

20 Штифт пружинный 8x45 ГОСТ 14229-69

21 А61.01.004 Палец

22 А61.03.002 Кольцо

23 А61. 03. 001-02 Палец

24 А61. 03.001-02 Чека сборная

25 А61. 02. 100-04 Винт

26 А61.05.002 Чека

27 Шплинт 5x36-001 ГОСТ 397-79

28 70-4605316 Гайка упорная

29 Масленка 1.3.Ц6.хр ГОСТ 19853-74

30 70-4605304-Б Шайба

31 70-4605302-Б Пружина

32 А61.03.102 Рукоятка

33 А61.03.101 Труба

34 А6 1.02. 100-03 Винт

35 70-4605312 Палец

36 70-4605330-Б Серьга

37 70-4605071-01 Палец

38 70-4605320 Болт

39 70-4605036 Болт

40 Шайба 20ОТ 65Г 06 ГОСТ 6402-70

41 А61. 02.001 Стяжка

42 А61.02.003 Контргайка

43 А61.02.100 Винт

44 Шплинт 4x36-001 ГОСТ 397-79

45 70-3003032 Гайка М1 8x1,5. 6Н. 6.01 9 ГОСТ 591 5-73

46 Р50-4605084 Палец

47 70-4605317 Ограничитель

48 21А-1601150 Пружина

49 50-4605027 Штифт

50 54.38.619 Кольцо

51 80-4605045-01 Тяга левая

52 А61.05.004 Кольцо

53 А61. 05.005 Чека

54 50-4605049-Б Палец

55 70-4605055 Тяга

56 А04.02.020-01 Гайка

57 Шплинт 5x45-019 ГОСТ 397-79

58 70-4605047 Втулка

59 50-4605068-Б1 Втулка

60 70-4605026 Ось

61 Гайка М16.6Н.6.019 ГОСТ 5916-70

62 50-4605019 Болт

63 70-4605050 Тяга

64 80-4605150 Раскос

65 50-4605086 Болт серьги

66 Гайка М12.6Н.6.019 ГОСТ 5919-73

67 80-4605040-01 Тяга

68 50-4605079-Б Шкворень

69 36-2701 036-АЗ Вилка

70 А61.07.001 Шплинт

71 А61.10.002 Палец

72 80-4605046 Поперечина

73 70-4605048-А Проушина

74 Шайба 1801 019 ГОСТ 11371-78

75 50-46051 00-Б Вилка

76 Ф50-4605084 Палец

77 50-4605033-Б1 Кронштейн

78 А61. 09.002 Серьга

79 80-4605080 Растяжка

80 Шплинт 3,2x1 8-01 9 ГОСТ 397-79

А61.03.200, 70-4605145, 70-4605010, 50-46050У5-А, 80-4605025, 50-4605012, 70-4605340, А61.03.000, 50-4605035-АЗ, 50-4605030-АЗ, 50-46051 05-А, 70-4605313, 40-4605023-А2, 40-4605021-А2, 70-4605032, 70-4605308-Б, 70-460501 6-Б, 70-4605024-А, 50-4605069, 50-4605077-Б, 70-4605240-А, 70-4605023, 40-
4605022-А, 70-4605168, А61.01.004, А61.03.002, А61. 03. 001-02, А61. 03.001-02, А61. 02. 100-04, А61.05.002, 70-4605316, 70-4605304-Б, 70-4605302-Б, А61.03.102, А61.03.101, А6 1.02. 100-03, 70-4605312, 70-4605330-Б, 70-4605071-01, 70-4605320, 70-4605036, А61. 02.001, А61.02.003, А61.02.100, 70-4605317, 21А-1601150, 50-4605027, 54.38.619, 80-4605045-01, А61.05.004, А61. 05.005, 50-4605049-Б, 70-4605055, А04.02.020-01, 70-4605047, 50-4605068-Б1, 70-4605026, 50-4605019, 70-4605050, 80-4605150, 50-4605086, 80-4605040-01, 50-4605079-Б, 36-2701 036-АЗ, А61.07.001, А61.10.002, 80-4605046, 70-4605048-А, 50-46051 00-Б, Ф50-4605084, 50-4605033-Б1, А61. 09.002, 80-4605080

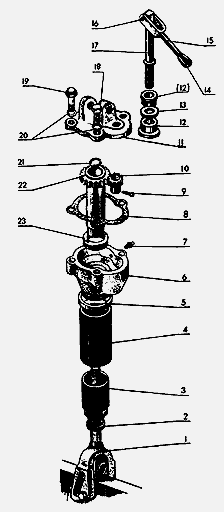

Раскос трактора МТЗ-80/82




 70-4605150 Раскос

1 70-4605100 Вилка

2 А61.01.009 Ограничитель

3 А61.01.011 Колпак

4 А61.01.008 Труба

5 А61.01.013 Втулка

6 А61.01.104 Корпус

7 Масленка 1.3.Ц9 хр ГОСТ 19853-74

8 А61.01.003 Прокладка

9 А61.01.005 Заклепка

10 А61.01.001 Шестерня

11 А61.01.204 Крышка

12 А61.01.017 Втулка

13 Кольцо 016-021-30-24 ГОСТ 18829-73

14 А61.01.014 Рукоятка

15 А61.01.400 Вилка

16 А60.01.016-Б Ось

17 А61.01.600 Вал

18 Болт М14-6gх40.88.35.019 ГОСТ 7796-70

19 А61.01.006 Болт раскоса

20 Шайба 14ОТ 65Г 06 ОСТ 37.001.115-74

21 А61.01.012 Ограничитель

22 А61.01.300 Труба с шестерней

23 Подшипник 8109 ГОСТ 6874-75

70-4605150, 70-4605100, А61.01.009, А61.01.011, А61.01.008, А61.01.013, А61.01.104, А61.01.003, А61.01.005, А61.01.001, А61.01.204, А61.01.017, А61.01.014, А61.01.400, А60.01.016-Б, А61.01.600, А61.01.006, А61.01.012, А61.01.300

Навесное устройство (механизм навески) трактора МТЗ-80, МТЗ-82 служит для присоединения к трактору навесных, полунавесных и прицепных сельскохозяйственных машин, регулировки рабочего положения, подъема в транспортное и опускания в рабочее положение навесных и полунавесных машин.

К трем точкам механизма навески трактора МТЗ-80, МТЗ-82 - двум шарнирам нижних тяг и шарниру верхней тяги -обычно присоединяется автоматическая сцепка, которая затем сцепляется с замком на машине.

Однако в хозяйствах еще находится много сельскохозяйственных машин, не оборудованных замком автосцепки. Такие машины присоединяются непосредственно к шарнирам тяг механизма навески.

Силовой цилиндр механизма навески трактора МТЗ-80, МТЗ-82 соединен с корпусом заднего моста через кронштейн. Кронштейн закреплен к заднему мосту четырьмя специальными каленными болтами и двумя полыми штифтами. При помощи отгибных пластин болты предохраняются от самоотворачивания.

Вилка штока цилиндра соединена с поворотным рычагом, установленным на шлицах вала, вращающегося во втулках кронштейна. На концах вала таким же образом установлены наружные рычаги. При помощи раскосов они соединяются с нижними тягами.

Передача движения от цилиндра к навешенной машине передается так: шток цилиндра - поворотный рычаг - вал - наружные рычаги - раскосы-нижние тяги - машина, которая соединена также и с верхней (центральной) тягой.

При подъеме и опускании механизма навески трактора МТЗ-80, МТЗ-82 сельскохозяйственная машина совершает движение по траектории, обусловленной перемещением задних концов нижних и верхней тяг.

Левый по ходу трактора раскос обычно не регулируется, и размер между его нижним и верхним пальцем должен быть равен 500 мм. Этот раскос состоит из двух винтов - и стяжки.

Длину правого раскоса регулируют рукояткой валика, на котором закреплена ведущая шестерня, передающая вращение шестерне. Эта шестерня жестко связана со стяжкой-трубой, в резьбу которой вворачивают или выворачивают винт вилки.

Вращение рукояткой валика по часовой стрелке, если смотреть сверху, увеличивают длину раскоса трактора МТЗ-80, МТЗ-82, вращением в противоположную сторону - уменьшают ее.

Верхняя тяга соединяется в серьге датчика силового регулирования. Передние шарниры нижних тяг закреплены на оси, проходящей через запрессованные в проушины заднего моста стальные втулки. На этой же оси закреплены кронштейны, соединенные при помощи винтов и стяжек с
нижними тягами.

Они составляют ограничительные цепи и обеспечивают регулировку поперечных перемещений машины в транспортном и рабочем положениях. В кронштейны ввернуты болты, которые, упираясь в корпус заднего моста, обеспечивают натяжение цепей в транспортном положении машины и
уменьшают ее раскачивание. В кронштейне поворотного вала смонтирован датчик силового регулирования.
