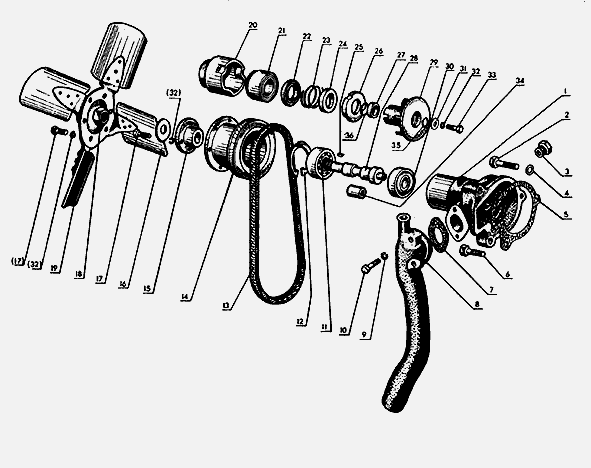

Водяной насос и вентилятор Д-240/243 трактора МТЗ-80/82
245-1307020 Корпус с пробкой в сборе
240-1307010-А-03 Насос водяной в сборе
240-1307030 Уплотнение в сборе
1 - 245-1307025-01 Корпус
2 - Болт М10-6gх50.88.35.019 ГОСТ 7795-70
3 - Пробка КГ 3/8" А12.019
4 - Шайба 10 ГОСТ 6402-70
5 - 50-1307048-Б Прокладка
6 - Болт М10-6gх45.88.35.019 ГОСТ 7795-70
7 - 50-1307049-А Прокладка
8 - 50-1307044-02 Патрубок
9 - Шайба 8 ГОСТ 6402-70
10 - Болт М8-6gх45.88.35.019 ГОСТ 7795-70
11 - Шарикоподшипник 160703
12 - Кольцо Б-62-019
13 - Ремень 1-11х10х1250 ГОСТ 5813-76
14 - 240-1307061-02 Шкив
15 - 50-1307079 Ступица
16 - 50-1307037-Б1-01 Пластина
17 - Болт М8-6gх16.88.35.019 ГОСТ 7796-70
18 - Гайка М16х1,5.6Н.6.019 ГОСТ 5915-70
19 - 240-1308040-01 Вентилятор
20 - 2101-1307033 Обойма
21 - 240-1307038-Б Манжета
22 - 2101-1307036 Каркас внутренний
23 - 2101-1307034 Пружина
24 - 2101-1307037 Каркас наружный
25 - Шпонка 5х7,5 ГОСТ 24071-80
26 - 01-1328 Кольцо
27 - 240-1307133 Втулка
28 - 245-1307052 Валик
29 - 240-1307074-Б Крыльчатка
30 - Шарикоподшипник 304К ГОСТ 8338-75
31 - 50-1002073 Шайба
32 - Шайба 8 ГОСТ 6402-70
33 - Болт М8-6gх20.88.35.019 ГОСТ 7796-70
34 - 245-1307084 Втулка
35 - Кольцо 009-013-25-2
36 - Кольцо 014-018-25-2-2
245-1307020, 240-1307010-А-03, 240-1307030, 245-1307025-01,
50-1307048-Б, 50-1307049-А, 50-1307044-02, 240-1307061-02,
50-1307079, 50-1307037-Б1-01, 240-1308040-01, 2101-1307033,
240-1307038-Б, 2101-1307036, 2101-1307034, 2101-1307037, 01-1328,
240-1307133, 245-1307052, 240-1307074-Б, 50-1002073, 245-1307084
Водяной насос двигателя Д-240/243 трактора
МТЗ-80/82 центробежного типа. Он предназначен для создания активной
циркуляции воды в системе охлаждения и за счет этого более полного
отвода тепла от нагретых деталей дизеля. Крыльчатка насоса
установлена на валик, зафиксирована от проворачивания лыской и
закреплена на валике торцевым болтом.
Валик водяного насоса двигателя Д-240/243 трактора МТЗ-80/82 вместе
с крыльчаткой вращается на двух шариковых подшипниках. Пространство
в корпусе между подшипниками заполняется смазкой через масленку.
Водяная и масляная полости насоса разделены между собой
дополнительным торцевым уплотнением, смонтированным в крыльчатке.
Уплотнение состоит из текстолитовой шайбы, находящейся в контакте с
тщательно обработанным торцом упорной втулки, которая запрессована в
корпус насоса, а также резиновой манжеты, охватывающей валик, и
поджимающей пружины. Для лучшего уплотнения на резиновую манжету
надеты обоймы.
Крыльчатка помещается в профилированной полости корпуса насоса
Д-240/243 трактора МТЗ-80/82 . При вращении крыльчатки на входе в
эту полость создается разрежение, передаваемое в приемную камеру,
которая патрубком соединена с нижним бачком радиатора.
Благодаря разряжению вода попадает на лопатки крыльчатки и под
давлением поступает в спиральный канал, так называемую улитку,
образованную вокруг крыльчатки в корпусе насоса. Отсюда вода
нагнетается в продольный канал системы охлаждения блока цилиндров.
Водяной насос и вентилятор двигателя Д-240/243 трактора МТЗ-80/82
приводятся во вращение от шкива коленчатого вала дизеля при помощи
клиновидного ремня, который также вращает и ротор генератора. При
номинальной частоте вращения дизеля, равной 2200 об/мин, водяной
насос и вентилятор развивают 2600 об/мин.
Вентилятор создает интенсивный воздушный поток, обдувающий
сердцевины масляного и водяного радиаторов и охлаждающий наружные
поверхности дизеля.
Вентилятор двигателя Д-240/243 трактора МТЗ-80/82 смонтирован в
одном узле с водяным насосом и расположен на его валу. Вентилятор
присоединен шестью болтами к шкиву насоса, а весь узел (вентилятор
-водяной насос) прикреплен болтами к верхней части передней стенки
блока цилиндров.
С задней стороны к стойкам водяного радиатора крепится кожух
вентилятора. Кожух улучшает работу вентилятора, предохраняет лопасти
вентилятора от попадания посторонних предметов и направляет поток
воздуха на дизель.
