Цилиндры гидросистемы Ц100х200/Ц75 МТЗ-80/82

Цилиндр Ц100х200 трактора МТЗ-80/82

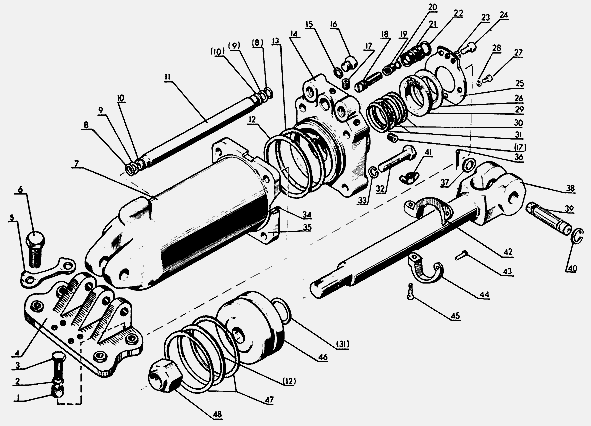

Детали гидроцилиндра Ц100х200 для трактора МТЗ 80/82

Ц100х200-3 Цилиндр

1 70-4605041 Втулка

2 Шайба 20.01.019 ГОСТ 11371-78

3 70-4605036-01 Болт

4 70-4605017-А Кронштейн

5 70-4605034 Пластина

6 70-4605036 Болт

7 Ц100х200.007-01 Корпус цилиндра

8 Кольцо 016-021-30-2-3 ГОСТ 9833-73

9 Ц100х200.053 Кольцо защитное

10 Ц90-1212027 Шайба

11 Ц100х200.026 Маслопровод

12 Ц100-1313043 Кольцо

13 Ц100-1313042 Кольцо защитное

14 Ц100х200.021-01 Крышка

15 Кольцо 018-022-25-2-2 ГОСТ 9833-73

16 Ц50х160.061 Заглушка

17 Ц90-1212056 Заглушка 1/4"

18 Ц90-1212004-А Клапан с уплотнением

19 Ц90-1212034 Втулка

20 Ц90-1212047 Кольцо

21 Ц90-1212033-А Корпус клапана

22 Ц90-1212046 Кольцо

23 Шайба 8Т 65Г ГОСТ 6402-70

24 Болт М8-6gх16.88.019 ГОСТ 7796-70

25 Ц100х200.035-А Крышка чистиков

26 Ц80х200.036 Скребок

27 Болт М6gх14.88.35.019 ГОСТ 7796-70

28 Шайба 6Т 65Г ГОСТ 6402-70

29 Ц80х200.037 Манжета

30 Ц100х200.056 Кольцо

31 Ц110-1414044 Кольцо

32 Болт М16-6gх80.88.35.019 ГОСТ 7796-70

33 Шайба 16Т 65Г ГОСТ 6402-70

34 Ц100х200.065 Кольцо стопорное

35 Ц100х200.025-1 Фланец

36 Шплинт 5х36 ГОСТ 397-79

37 70-4619042 Шайба

38 Ц100х200.003-1 Шток

39 Ц90-1212037-М Палец

40 50-3406022 Кольцо

41 Ц90-1212031-А Гайка-барашек

42 Ц110-1414028-Б Упор

43 Ц90-1212030 Палец упора

44 Ц110-1414029-Б Полукольцо упора

45 Болт М6-6gх35.88.35.019 ГОСТ 7796-70

46 Ц100-1313023-Г Поршень

47 Ц100х200.055 Кольцо

48 Ц100х200.064 Гайка

Ц100х200-3, 70-4605041, 70-4605036-01, 70-4605017-А, 70-4605034, 70-4605036, Ц100х200.007-01, Ц100х200.053, Ц90-1212027, Ц100х200.026, Ц100-1313043, Ц100-1313042, Ц100х200.021-01, Ц50х160.061, Ц90-1212056, Ц90-1212004-А, Ц90-1212034, Ц90-1212047, Ц90-1212033-А, Ц90-1212046, Ц100х200.035-А, Ц80х200.036, Ц80х200.037, Ц100х200.056, Ц110-1414044, Ц100х200.065, Ц100х200.025-1, 70-4619042, Ц100х200.003-1, Ц90-1212037-М, 50-3406022, Ц90-1212031-А, Ц110-1414028-Б, Ц90-1212030, Ц110-1414029-Б, Ц100-1313023-Г, Ц100х200.055, Ц100х200.064

Цилиндр Ц75 трактора МТЗ-80/82

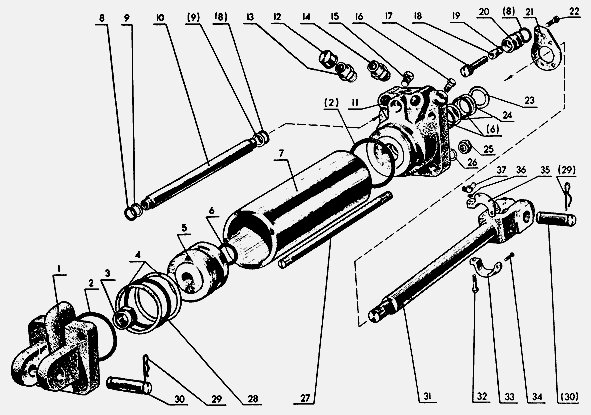

Комплектующие гидроцилиндра Ц75 трактора МТЗ-80, 82

Ц75-1111001-А Цилиндр Ц75х 200-2 (поставляется по заказу потребителей)

1 Ц75-1111020-Г Крышка задняя

2 Ц75-1111045 Кольцо

3 Ц90-1212007-А Гайка

4 Ц75-1111042 Прокладка

5 Ц75-1111023-А Поршень

6 Ц90-1212044-А Кольцо

7 Ц75-1111022 Корпус

8 Ц90-1212046 Кольцо

9 Ц90-1212027 Шайба

10 Ц90-1212026-А Маслопровод

11 Ц75-1111021-Б Крышка передняя

12 50-4607124 Колпак

13 Н.036.60.020 Замедлительный клапан

14 Н.036.05.002 Штуцер

15 Ц90-1212057 Заглушка 1/2"

16 Ц90-1212056 Заглушка 1/4"

17 Ц90-1212004-А Клапан

18 Ц90-1212034 Втулка

19 Ц90-1212047 Кольцо

20 Ц90-1212033-А Корпус клапана

21 Ц90-1212035-А Крышка чистиков

22 Болт М6-6gх14.56.019 ГОСТ 7798-70

23 Ц90-1212036 Чистик

24 Ц90-1212048 Прокладка

25 Гайка М12.6Н.6.019 ГОСТ 15521-70

26 Шайба 12Т 65Г 06 ГОСТ 6402-70

27 Ц90-1212041-А Шпилька

28 Ц75-1111043 Кольцо

29 15.62059 Шплинт

30 Ц90-1212037-В Палец

31 Ц90-1212002-А Шток

32 Болт М6-6gх35 56.019 ГОСТ 7798-70

33 Ц90-1212029-А Полукольцо нижнее

34 Ц90-1212030 Палец упора

35 Ц90-1212028-А Упор

36 Шайба 6Т 65Г 06 ГОСТ 6402-70

37 Гайка М6.6Н.019 ГОСТ 3032-76

Ц75-1111001-А, Ц75-1111020-Г, Ц75-1111045, Ц90-1212007-А, Ц75-1111042, Ц75-1111023-А, Ц90-1212044-А, Ц75-1111022, Ц90-1212046, Ц90-1212027, Ц90-1212026-А, Ц75-1111021-Б, 50-4607124, Ц90-1212057, Ц90-1212056, Ц90-1212004-А, Ц90-1212034, Ц90-1212047, Ц90-1212033-А, Ц90-1212035-А, Ц90-1212036, Ц90-1212048, Ц90-1212041-А, Ц75-1111043, Ц90-1212037-В, Ц90-1212002-А, Ц90-1212029-А, Ц90-1212030, Ц90-1212028-А

При помощи цилиндров трактора МТЗ-80, МТЗ-82 поднимают, опускают и удерживают в определенном положении механизм задней навески с навешенной на него сельскохозяйственной машиной или рабочие органы гидрофицированных прицепных и полунавесных машин.

На тракторах МТЗ-80 и МТЗ-82 применяются два типа цилиндров двойного действия: диаметром 100 мм (Ц100) и диаметром 75 мм (Ц75).

Цилиндр Ц100 трактора МТЗ-80, МТЗ-82 устанавливают для обслуживания механизма задней навески. Его называют основным цилиндром. Два цилиндра Ц75 вместе со штуцерами и замедлительными клапанами входят в комплект дополнительного оборудования и прикладываются к трактору.

Их называют выносными, так как устанавливают непосредственно на сельскохозяйственной машине, а связаны они с гидросистемой трактора при помощи шлангов и металлических трубопроводов.

Оба типа цилиндров конструктивно подобны, но отличаются размерами деталей. Они имеют одинаковый ход поршня (200 мм) и минимальный размер между присоединительными пальцами при полностью втянутом штоке (515 мм).

Цилиндр трактора МТЗ-80, МТЗ-82 состоит из следующих основных деталей: корпуса, передней и задней крышек, штока, поршня, маслопровода, клапана регулирования хода.

Корпус представляет собой трубу, внутренний диаметр которой обработан до высокой степени чистоты. Уплотнение корпуса с крышками осуществляется О-образными кольцами, расположенными в канавках крышек. Четыре шпильки стягивают крышки к корпусу.

Стальная задняя крышка в цилиндре Ц100 (чугунная в цилиндре Ц75) трактора МТЗ-80, МТЗ-82 оканчивается вилкой, которая при помощи пальца соединяется с неподвижным кронштейном на тракторе (или на сельскохозяйственной машине для цилиндра Ц75).

На тракторе цилиндр Ц100 установлен так, что подъем механизма навески происходит при втягивании штока. Установленный в крайнее положение (возле вилки) упор не уменьшает ход штока, но каждый раз при подъеме механизма навески воздействует на хвостовик клапана, заставляя его перемещаться в гнездо крышки.

При опускании машины в положение золотника «плавающее» поршенек клапана не полностью заходит во втулку, оставляя только небольшую щель для заполнения маслом полости.

При последующей установке золотника в положение «подъем» может произойти самопроизвольное «засасывание» клапана в гнездо крышки и перекрытие выхода масла из полости.

После этого втягивание штока цилиндра трактора МТЗ-80, МТЗ-82 прекращается. Для того чтобы поднять в этом случае механизм навески, необходимо установить рукоятку распределителя на опускание (поток масла вытолкнет клапан из гнезда крышки), а затем быстро перевести рукоятку на подъем.

Во избежание самопроизвольного перекрытия канала клапаном следует упор отводить в крайнее положение и разворачивать его так, чтобы он не воздействовал на хвостовик клапана.

Пользоваться регулировкой хода штока основного цилиндра трактора МТЗ-80, МТЗ-82 необходимо при работе с сельскохозяйственными машинами, которые требуют ограничения высоты подъема механизма навески.

Ограничивать ход цилиндра следует также в случае соединения с прицепным устройством сельскохозяйственной машины, работающей с приводом от заднего ВОМ.

Этим исключается возможность поломки карданного привода машины поперечиной прицепного устройства при случайной установке золотника в положение «подъем», так как ход штока ограничен упором.
