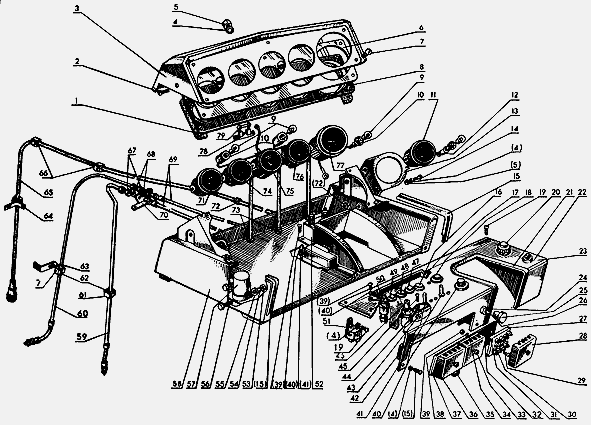

Щиток приборов колесного трактора МТЗ-80/82
ВК-316Б Выключатель
ВК-316Б-3708100 Защитное устройство
70-3801040 Основание щитка
5117.3709 Переключатель
5207. 3709 Переключатель
ПР1 1-3722230 Предохранитель 5А
70-3801020 Щиток
70Л-3801060 Щиток
80-3801020 Щиток (унифицированная кабина)
80-3801060 Щиток (унифицированная кабина)
70-3801010 Щиток приборов
70Л-3801010 Щиток приборов (для тракторов МТЗ-80Л)
80-3801010 Щиток с приборами (унифицированная кабина)
1 70-3801022 Прокладка
2 Винт М5-6дх12.58.019 ГОСТ 17474-72
3 80-3801025 Кожух
4 Шайба 6Т 65Г 06 ГОСТ 6402-70
5 Гайка М6.6Н.6.019 ГОСТ 5915-70
6 70-3801 01 2-А Рассеиватель
7 Винт М6-6дх18.58.019 ГОСТ 17475-72
8 70-3801050 Основание щитка
9 Лампа А12-1
9 Лампа А12-1 (унифицированная кабина)
10 ПП158 Патрон лампы
10 ПП158 Патрон лампы (унифицированная кабина)
11 УБ-126 Приемник указателя уровня топлива (обычная кабина)
12 70-3723035 Наконечник (обычная кабина)
13 70-3801047 Кронштейн (обычная кабина)
14 Винт М6-6дх12.58.039 ГОСТ 17473-72
15 ППР25 Уплотнитель
16 ПД20М1 Фонарь контрольной лампы
17 70-3801018 Козырек
18 ПД20-Е1 Фонарь контрольной лампы
19 Винт М6-6дх12.58.019 ГОСТ 17475-72
20 ПД-50В Контрольный элемент
21 70-3801216 Окантовка проема
22 70-3801060 Щиток (обычная кабина)
23 ВК-317-05 Выключатель (для трактора МТЗ-80Л)
24 Гайка М12х1,25.6Н.6.019 ГОСТ 5916-70
25 70-370901 2-А Ручка переключателя
26 П305 Переключатель
27 ПР11-С Блок предохранителей
28 ПР1 1-3722300 Крышка
29 Винт М5-6дх1 0.58.01 9 ГОСТ 17473-72
30 ПР1 1-3722210 Предохранитель 15А
31 ПР11 -37221 00-Ж Основание
32 70-3722025 Панель предохранителей
33 ПР11-Р Блок предохранителей
34 П11 -37221 ООЕ Основание
35 В50-3724024 Провод
36 ПР11-Л Блок предохранителей
37 ПР11 -37221 00-Д Основание
38 Шайба 5Т 65Г 06 ОСТ 37.000. 1 1 5-74
39 Гайка М5-6Н.6.019 ГОСТ 5927-70
40 8600.103 Включатель стеклоомывателя
41 5116. 3709 Переключатель
42 5206. 3709 Переключатель
43 Гайка М4.65Г.6.019 ГОСТ 5927-70
44 Шайба 4.65Г.06. ГОСТ 6402-70
45 Винт М4-6дх8.58.019 ГОСТ 17473-72
46 ВК322 Включатель
47 ПД20-Е1 Фонарь контрольной лампы
48 ПД20-Е1 Фонарь контрольной лампы
49 ПД20-Е1 Фонарь контрольной лампы
50 ПД20-Е1 Фонарь контрольной лампы
51 111.3747 Реле (унифицированная кабина)
52 СЭ50-В Добавочное сопротивление
53 Гайка М8.6Н.6.019 ГОСТ 5915-70
54 Шайба 8Т 65Г 06 ГОСТ 6402-70
55 Шайба 8.01.019 ГОСТ 11371-78
56 Болт М8-6дх20.88.35.019 ГОСТ 7796-70
57 РС410-М Прерыватель указателей поворотов
58 82.3801040 Основание щитка (унифицированная кабина)
59 70-3801100 Трубка манометра воздуха
60 70-3801080 Трубка манометра масла
61 Ф50-3802023 Кронштейн
62 48А-3801023 Трубка
63 70-3801091 Кронштейн
64 80-3801092 Кронштейн
65 ГВ-20В-01 Вал гибкий
66 70-3801029 Зажим
67 Гайка М12х1 ,25.61-1.6.019
68 Шайба 12ОТ 65Г.06 ГОСТ 6402-70
69 70-3801180 Шланг
70 70-3801027 Кронштейн
71 УК133-В Указатель температуры воды
72 70-3723842-01 Втулка
73 70-3723042-02 Втулка
74 АП110 Указатель тока
75 МД-226 Указатель давления воздуха
76 МД-219 Указатель давления масла
77 ТХ-135 Тахоспидометр
78 БЗ-20 Блок защиты
79 ПВ-50 Предохранитель
ВК-316Б, ВК-316Б-3708100, 70-3801040, 5117.3709, 5207. 3709, ПР1
1-3722230, 70-3801020, 70Л-3801060, 80-3801020, 80-3801060,
70-3801010, 70Л-3801010, 80-3801010, 70-3801022, 80-3801025, 70-3801
01 2-А, 70-3801050, УБ-126, 70-3723035, 70-3801047, ППР25, ПД20М1,
70-3801018, ПД20-Е1, ПД-50В, 70-3801216, 70-3801060, ВК-317-05,
70-370901 2-А, П305, ПР11-С, ПР1 1-3722300, ПР1 1-3722210, ПР11
-37221 00-Ж, 70-3722025, ПР11-Р, П11 -37221 ООЕ, В50-3724024,
ПР11-Л, ПР11 -37221 00-Д, 5116. 3709, ВК322, ПД20-Е1, 111.3747,
СЭ50-В, РС410-М, 82.3801040, 70-3801100, 70-3801080, Ф50-3802023,
48А-3801023, 70-3801091, 80-3801092, ГВ-20В-01, 70-3801029,
70-3801180, 70-3801027, УК133-В, 70-3723842-01, 70-3723042-02,
АП110, МД-226, МД-219, ТХ-135 БЗ-20, ПВ-50
