Редуктор КПП трактора МТЗ-80/82

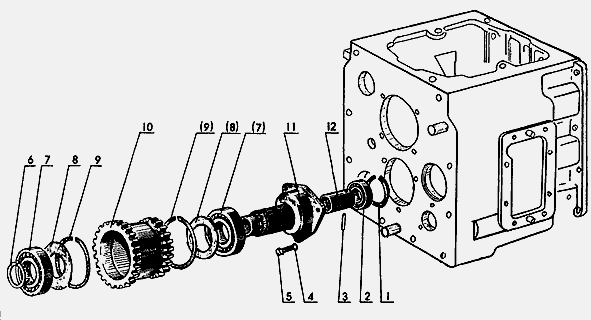

Детали и
запчасти редуктора коробки передач МТЗ-80, МТЗ-82
70-1701170 Гнездо вала в сборе
70-1721040 Шестерня редуктора в сборе
1 Кольцо К-2В80 ГОСТ 13941-68
2 Подшипник 307К1 ГОСТ 8338-75
3 Штифт пружинный 8х45 ГОСТ 14229-69
4 Шайба 8Т ОСТ 37.001.115-75
5 Болт М8-6gх16.88.35.019 ГОСТ 7796-70
6 Кольцо 2В60 ГОСТ 13940-68
7 Подшипник 212 ГОСТ 8338-75
8 70-1721318 Шайба маслоотражательная
9 Кольцо 2В110 ГОСТ 13941-68
10 70-1721041 Шестерня редуктора
11 70-1701186 Гнездо
12 50-1701188 Втулка
70-1701170, 70-1721040, 70-1721318, 70-1721041, 70-1701186,
50-1701188
Редуктор коробки передач КПП трактора
МТЗ-80/82 имеет две ступени. При помощи первой ступени включают
первую, третью, четвертую и пятую передачи переднего хода и первую
передачу заднего хода, а остальные передачи - при помощи второй
ступени редуктора.
При зацеплении шестерни с наружным венцом вторичного вала включена
первая ступень, при перемещении шестерни назад до полного сцепления
с внутренним венцом шестерни включается вторая ступень редуктора
В зависимости от ступени редуктора КПП трактора МТЗ-80/82
двухвенцовая шестерня, перемещаясь на первичном валу, включает пятую
или восьмую передачу, а при перемещении назад - четвертую или
седьмую.
Шестерня, перемещаясь вперед, включает пятую или шестую передачу, а
при перемещении назад соединяет первичный вал с внутренним зубчатым
венцом вторичного вала и обеспечивает прямую девятую передачу.
При перемещении шестерни назад включаются первая и вторая передачи,
а вперед-передачи заднего хода.
На верхней плоскости коробки передач трактора МТЗ-80/82 установлен
корпус механизма переключения передач, в котором размешены
прямоугольные валики - ползуны с приваренными к ним вилками
переключения. Положение вилок и переключаемых шестерен фиксируется
шариками пружинных фиксаторов.
Переключение ступеней редуктора КПП трактора МТЗ-80/82
осуществляется ползуном, к которому приварен поводок, соединенный с
валиком, на котором закреплена вилка, перемещающая шестерню
редуктора.
Переключение передач осуществляется рычагом, установленным на
шаровой опоре в верхней крышке коробки передач и уплотненным
резиновым чехлом. Нижний конец рычага заходит в пазы ползунов вилок
и при переключении передач перемещает необходимый ползун.
