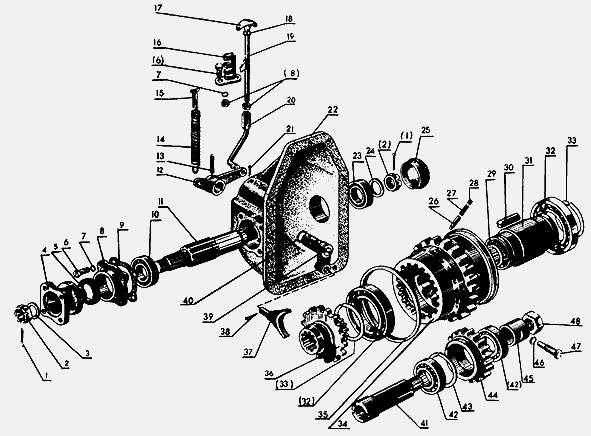

Раздаточная коробка колесного трактора МТЗ-80/82

Детали и комплектующие раздаточной коробки МТЗ-80, МТЗ-82

52-1802110-А Комплект роликов (только для запчастей)

72-1802020 Коробка раздаточная в сборе

52-1802100 Корпус с манжетой в сборе

52-1802094РН Ось в сборе (только для запчастей)

52-1802077РН Ролик (только для запчастей)

 72-1802125РБ Шестерня (только для запчастей)

52-1802095-Б Шестерня промежуточная с кольцом и подшипником в сборе

72-1802060 Шестерня с обгонной муфтой в сборе

1 Шплинт 4х25.019 ГОСТ 397-79

2 70-3003032 Гайка

3 52-1802079 Шайба

4 52-1802070 Фланец

5 Манжета 2.2.38х58-1 ГОСТ 8752-79

6 Болт М8-6gх25.88.35.019 ГОСТ 7796-70

7 Шайба 8Т ОСТ 37.001.115-75

8 52-1802073 Корпус

9 52-1802074 Прокладка

10 Подшипник 306К5 ГОСТ 8338-75

11 72-1802063 Вал

12 52-1802082 Рычаг

13 Штифт 10х40 ГОСТ 14229-78

14 50-1605152 Пружина

15 72-1802106 Петля

16 72-1802150 Стойка

17 50-1310136 Рукоятка

18 Гайка М8-6Н.6.019 ГОСТ 5915-70

19 82-1802170-01 Тяга

20 72-1802135 Тяга

21 Шплинт 3,2х18.019 ГОСТ 397-79

22 52-1802065-А Корпус

23 Подшипник 305А ГОСТ 8338-75

24 72-1802064 Шайба

25 52-1802076 Крышка

26 52-1802069-Б Штифт

27 52-1802066-А Пружина

28 52-1802111 Пробка

29 70-1601082 Шайба

30 52-1802077 Ролик

31 72-1802062А2 Втулка

32 Подшипник 115 ГОСТ 8338-75

33 52-1802102 Кольцо

34 52-1802061-А Шестерня

35 52-1802067 Обойма

36 72-1802068 Шестерня

37 52-1802084 Вилка

38 Шплинт 4х22 ГОСТ 397-79

39 52-1802080-Б1 Валик с рычагом

40 Кольцо 020-025-30-1-4

41 52-1802094 Ось

42 Подшипник 7306А ГОСТ 333-79

43 52-1802097 Кольцо

44 52-1802091 Шестерня

45 52-1802092-Б Втулка

46 Шайба 12 ОТ ОСТ 37.001.115-76

47 52-1802093 Винт

48 72-1802128 Гайка

52-1802110-А, 72-1802020, 52-1802100, 52-1802094РН, 52-1802077РН, 72-1802125РБ, 52-1802095-Б, 72-1802060, 70-3003032, 52-1802079, 52-1802070, 52-1802073, 52-1802074, 72-1802063, 52-1802082, 50-1605152, 72-1802106, 72-1802150, 50-1310136, 82-1802170-01, 72-1802135, 52-1802065-А, 72-1802064, 52-1802076, 52-1802069-Б, 52-1802066-А, 52-1802111, 70-1601082, 52-1802077, 72-1802062А2, 52-1802102, 52-1802061-А, 52-1802067, 72-1802068, 52-1802084, 52-1802080-Б1, 52-1802094, 52-1802097, 52-1802091, 52-1802092-Б, 52-1802093, 72-1802128

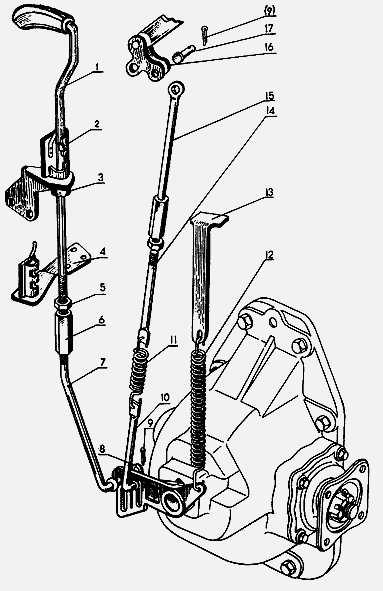

Раздаточная коробка трактора МТЗ-82Н



Детали раздаточной трактора МТЗ-82Н

1 82-1802230-Б Тяга

2 82-1802150-Б Кронштейн

3 82-1802159 Уплотнитель

4 82-1802195 Кронштейн

5 Гайка М8-6Н.6.019 ГОСТ 5915-70

6 Р50-4616033 Муфта

7 82-1802162-А Тяга

8 Шайба 01.019 ГОСТ 11371-78

9 Шплинт 3,2х18.019 ГОСТ 397-79

10 82-1802180 Тяга

11 82-1802144 Пружина

12 50-1605152 Пружина

13 82-1802106 Петля

14 82-1802141 Стержень

15 82-1802165 Тяга

16 70-3507120-01 Рычаг

17 Палец 12х32.019 ОСТ 37.001.163-75

82-1802230-Б, 82-1802150-Б, 82-1802159, 82-1802195, Р50-4616033, 82-1802162-А, 82-1802180, 82-1802144, 50-1605152, 82-1802106, 82-1802141, 82-1802165, 70-3507120-01

Раздаточная коробка трактора МТЗ-80, МТЗ-82 служит для передачи крутящего момента от коробки передач к переднему ведущему мосту. С ее помощью осуществляется автоматическое или принудительное включение и выключение переднего моста. Передаточное число раздаточной коробки 0,866.

Раздаточная коробка трактора МТЗ-80, МТЗ-82 представляет собой одноступенчатый шестеренный редуктор с роликовой муфтой свободного хода одностороннего действия и механизмом, который может отключать, включать и блокировать муфту свободного хода.

Расположена коробка в отдельном корпусе, который устанавливается на двух штифтах и крепится болтами к люку коробки передач с правой стороны.

Техническое обслуживание раздаточной коробки трактора МТЗ-80, МТЗ-82

Масляная ванна раздатки трактора МТЗ-80, МТЗ-82 - общая с коробкой передач, и операции технического обслуживания по смазке коробки выполняются одновременно со смазкой трансмиссии. Следует учитывать, что при температурах ниже +5°С нужно обязательно менять смазку на зимние сорта, так как при вязких маслах срабатывание автоматического включения затрудняется.

Несрабатывание автоматического включения вызывается засорением беговых дорожек профильных пазов шестерни продуктами износа деталей и окисления масла, зависанием или усадкой пружин, заеданием штифтов в отверстиях шестерен. В последнем случае усилия пружины оказываются недостаточными для поджатия штифта и заклинивающего ролика.

Причиной неисправности раздатки трактора МТЗ-80, МТЗ-82 может быть также износ роликов, беговых дорожек шестерни и ведомой обоймы. Наиболее изношенными обычно бывают ролики. На их цилиндрических поверхностях появляются грани.

Такие ролики бракуют и на их место устанавливают ремонтные ролики с увеличенным диаметром. Ролики номинального размера имеют диаметр, а ремонтные - 15,15 мм. Увеличенный диаметр ремонтных роликов компенсирует износы заклинивающих поверхностей шестерни и обоймы.

Роликовые конические подшипники промежуточной шестерни регулируют затяжкой гайки. Гайку затягивают так, чтобы шестерня не имела ощутимой от руки осевой «игры» и свободно проворачивалась от небольшого усилия, при этом осевой зазор в подшипниках не должен превышать 0,05 мм. Для доступа к гайке нужно снять верхнюю крышку коробки передач.

Учитывая это, следует не забывать о проверке состояния подшипников промежуточной шестерни при регулировке подшипников вторичного вала коробки передач, для доступа к которым также требуется демонтаж верхней крышки коробки передач.
