Установка насоса рулевого управления МТЗ-80/82

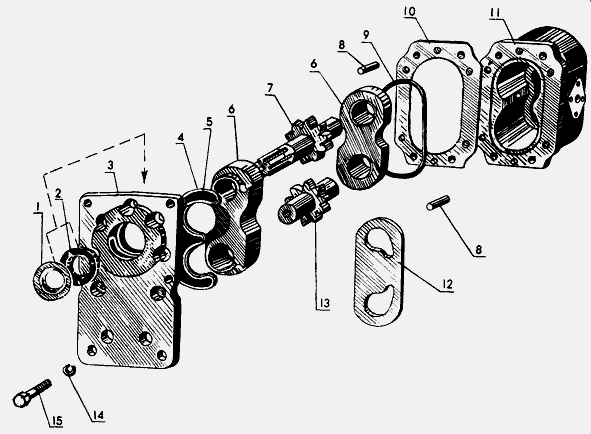

Насос
гидравлический рулевого управления НШ-10
трактора МТЗ-80/82
НШ10-3-Л Насос шестеренный в сборе
1 НШ10Е-08-А Кольцо опорное
2 Манжета 1-16х30-1 ГОСТ 8752-70
3 НШ10-3-05 Крышка
4 НШ10В-3-09 Пластина защитная
5 НШ10Е-02 Манжета
6 НШ10-3-03 Подшипник
7 НШ10Е-04 Шестерня ведущая
8 Штифт 6h18х16 ГОСТ 3128-70
9 Кольцо 070-015-30-2-2 ГОСТ 9833-73
10 НШ10В-3-10 Прокладка
11 НШ10-3-01 Корпус
12 НШ10-3-06 Пластина
13 НШ10Е-07 Шестерня ведомая
14 Шайба 8ОТ 65Г ГОСТ 6402-70
15 Болт М8-6gх25.88.35.019 ГОСТ 7795-70
НШ10-3-Л, НШ10Е-08-А, НШ10-3-05, НШ10В-3-09, НШ10Е-02, НШ10-3-03,
НШ10Е-04, НШ10В-3-10, НШ10-3-01, НШ10-3-06, НШ10Е-0

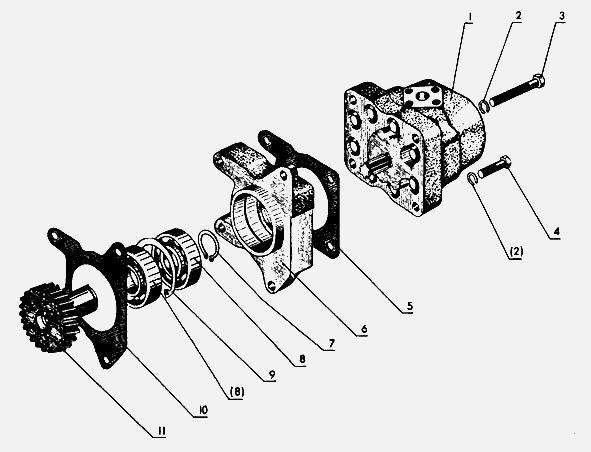

Установка гидронасоса НШ-10
240-1022030-01 Привод гидронасоса в сборе
1 - НШ10В-3-Л Насос шестеренчатый
2 - Шайба 8 ГОСТ 6402-70
3 - Болт М8-6gх70.88.35.019 ГОСТ 7795-70
4 - Болт М8-6gх30.88.35.019 ГОСТ 7795-70
5 - 50-1022062-Б Прокладка
6 - 240-1022069 Корпус
7 - Кольцо Б25 ГОСТ 13942-68
8 - Подшипник 205К ГОСТ 8338-75
9 - Кольцо Б52 ГОСТ 13942-68
10 - 240-1022075-А Прокладка
11 - 240-1022661-6 Шестерня
11 - А23.31.501 Шестерня
240-1022030-01, НШ10В-3-Л, 50-1022062-Б, 240-1022069, 240-1022075-А,
240-1022661-6, А23.31.501
