Масляный фильтр и масляный радиатор дизеля Д-240/243 трактора МТЗ-80/82

Центробежный масляный фильтр Д-240/243 трактора МТЗ-80/82

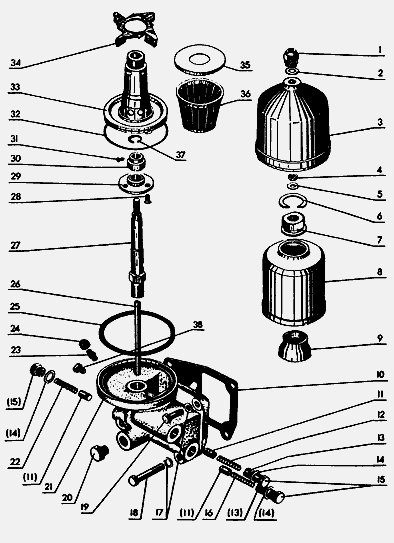

Детали центробежного масляного фильтра Д-240/243 трактора МТЗ-80/82

 240-1404010-05 Масляный фильтр в сборе

 240-1404080-А Ось в сборе

 240-1404020-А2 Ротор с осью в сборе

 240-1404030-А Стакан с гайкой и кольцом в сборе

1 - 14-1060-1 Гайка

2 - 240-1404039 Шайба

3 - 240-1404040-01 Колпак

4 - Гайка М12х1,25.6.019 ГОСТ 5916-70

5 - Д37А-1407607В Шайба

6 - 240-1404033 Кольцо

7 - 240-1404035-А Гайка

8 - 240-1404023 Стакан

9 - 240-1404049 Стакан

10 - 240-1404068 Прокладка

11 - 50-1404071 Клапан

12 - 50-1404081-А Пружина

13 - 50-1404072 Пробка

14 - Д09-035-А Прокладка

15 - 50-1404075-01 Пробка

16 - 50-1404083-А Пружина

17 - 36-1104788 Прокладка

18 - Болт М10-6gх50.88.35.019 ГОСТ 7798-70

19 - Болт М10-6gх30.88.35.019 ГОСТ 7795-70

20 - 50-1404077-А Пробка

21 - 240-1404067-А Корпус

22 - 50-1404085-А Пружина

23 - Штуцер 1-6 ГОСТ 9113-67

24 - Р143-10-А1 Заглушка (деталь технологическая)

25 - 50-1404059-Б1 Прокладка

26 - 240-1404013 Трубка

27 - 240-1404012-Б Ось

28 - Винт М6-6gх14.58.019 ГОСТ 17475-72

29 - 240-1404019 Крышка

30 - 240-1404090-Б Насадок

31 - 240-1404028 Штифт 5х8.11

32 - Кольцо 115-120-30-2-1 ГОСТ 9833-73

33 - 240-1404017 Корпус

34 - 240-1404024 Крыльчатка

35 - 240-1404113 Крышка

36 - 240-1404110 Сетка фильтрующая

37 - 240-1404118 Кольцо

38 - КГ 1/4" Пробка

240-1404010-05, 240-1404080-А, 240-1404020-А2, 240-1404030-А, 14-1060-1, 240-1404039, 240-1404040-01, Д37А-1407607В, 240-1404033, 240-1404035-А, 240-1404023, 240-1404049, 240-1404068, 50-1404071, 50-1404081-А, 50-1404072, Д09-035-А, 50-1404075-01, 50-1404083-А, 36-1104788, 50-1404077-А, 240-1404067-А, 50-1404085-А, 50-1404059-Б1, 240-1404013, 240-1404012-Б, 240-1404019, 240-1404090-Б, 240-1404028, 240-1404017, 240-1404024, 240-1404113, 240-1404110, 240-1404118

Масляный радиатор дизеля Д-240/243 трактора МТЗ-80/82

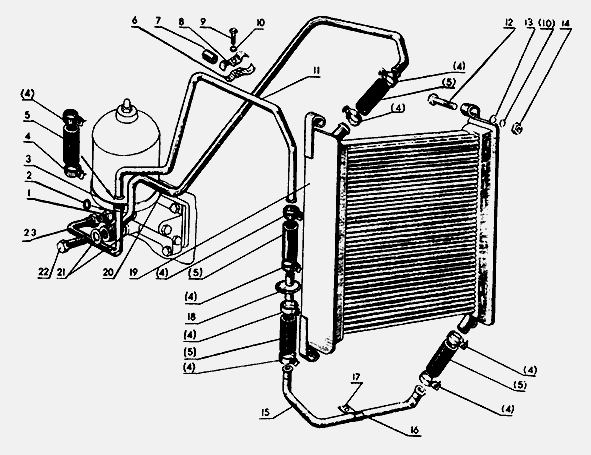

Компоненты масляного радиатора Д-240/243 трактора МТЗ-80, МТЗ-82

 70-1405100 Маслопровод в сборе

1 - 70-1405089 Штуцер

2 - А40/50-4616339 Шайба

3 - 70-1405120 Маслопровод

4 - ХС-21-П29 Хомутик

5 - 70-1405013 Шланг

6 - 70-3407146 Планка

7 - 70-3506027 Втулка

8 - 70-3407144 Планка

9 - Болт М8-6gх35.88.35.019 ГОСТ 7796-70

10 - Шайба 8Н ГОСТ 6402-70

11 - 70-1405109 Маслопровод

12 - Болт М8-6gх45.88.35.019 ГОСТ 7796-70

13 - Шайба 8 ГОСТ 11371-78

14 - Гайка М8.6Н.019 ГОСТ 5915-70

15 - 70-1405117 Маслопровод

16 - 70-1405011 Трубка

17 - 70-1405112 Хомутик

18 - 70-1405230 Фильтр

19 - 70У-1405010 Радиатор

20 - 70-1405110 Маслопровод

21 - 40-4607038-А Шайба

22 - 40-4607032 Болт

23 - 70-1405120 Маслопровод

70-1405100, 70-1405089, А40/50-4616339, 70-1405120, ХС-21-П29, 70-1405013, 70-3407146, 70-3506027, 70-3407144, 70-1405109, 70-1405117, 70-1405011, 70-1405112, 70-1405230, 70У-1405010, 70-1405110, 40-4607038-А, 40-4607032, 70-1405120

Масляный фильтр двигателя Д-240/243 трактора МТЗ-80/82 предназначен для очистки масла, циркулирующего в смазочной системе. На дизеле установлен центробежный фильтр с бессопловым гидравлическим приводом. В корпус центрифуги ввернута ось, на которой вращается ротор, состоящий из остова, внутреннего стакана, нижней крышки и верхней крышки.

Крышка крепится на остове гайкой и уплотняется резиновым кольцом. Шайба и гайка, установленные на верхнем резьбовом конце оси, ограничивают осевое перемещение ротора. Сверху ротор закрыт колпаком, который закреплен гайкой с шайбой. Внутри оси проходит маслоотводящая трубка.

От масляного насоса масло по каналу в блоке цилиндров, а затем по кольцевому каналу и отверстиям в оси ротора поступает в насадок масляного центробежного фильтра двигателя Д-240/243 трактора МТЗ-80/82, который закреплен на оси штифтом.

Через щели в насадке масло подается в тангенциальном направлении, приобретает вращательное движение и через отверстия в остове ротора попадает во внутренний стакан.

Отражательный буртик крышки ротора направляет масло вверх. Под действием центробежных сил продукты сгорания и разложения масла и износа деталей отлагаются на внутренних стенках ротора. Очищенное масло с большой скоростью через тангенциальное отверстие в верхней части выбрасывается во внутреннюю проточку корпуса ротора в зоне входных радиальных отверстий оси ротора.

При этом возникает реактивная сила, которая вращает ротор. Затем масло через отверстия в оси ротора и трубку поступает в главную масляную магистраль.

Ротор центробежного масляного фильтра двигателя Д-240/243 трактора МТЗ-80/82 очищают от отложений через 480 ч работы (при использовании моторного масла М10Г2 и М8Г2) или через 240 ч (при использовании масла М10В2 и М8В2). Для этого нужно сначала отвернуть гайку крепления колпака фильтра и снять его.

Затем между крышкой ротора и чашкой корпуса масляного фильтра двигателя Д-240/243 трактора МТЗ-80/82 вставить отвертку, застопорить ротор и, вращая вручную специальную гайку стакана ротора, осторожно снять стакан с ротора. Удалить деревянным скребком слой отложений с внутренней стенки стакана ротора и при необходимости очистить тангенциальные каналы в верхней части корпуса ротора.

Масляный радиатор двигателя Д-240/243 трактора МТЗ-80/82 предназначен для охлаждения масла, температура которого может значительно увеличиваться при длительной работе дизеля с полной нагрузкой, особенно в условиях высоких температур окружающей среды.

Проходя по многочисленным трубкам радиатора, масло охлаждается встречным потоком воздуха на 10...15°С и поступает в дизель.
